每月检验 Chap ter 5 Advanced Chip Shooter DE CAN S 2 Ma int en an ce H a nd bo o k 5 -2 Head Spindle清扫 每月检验 Step 5. 主轴下 方 垫 入 布 块 后， Step 6. 利用风 枪 喷射 压 缩 空 气 注 意 在使用风枪时如果不戴保护眼镜可能会伤害到眼睛。 请在使用风枪时戴上保护眼镜。 Step 7 . 参 考 详见 "3…
每月检验
Chapter 5
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-1
Head Spindle清扫
维护工具
清洗液、超细纤维布、Air gun
措施
Step 1. 详见"4. Front X-Frame 前面移动"(第1-3页) 和 ""7. Rear X
Frame 后面移动"( 第1-7页)把各X Frame向两端进行移动
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止"(第1-2页)

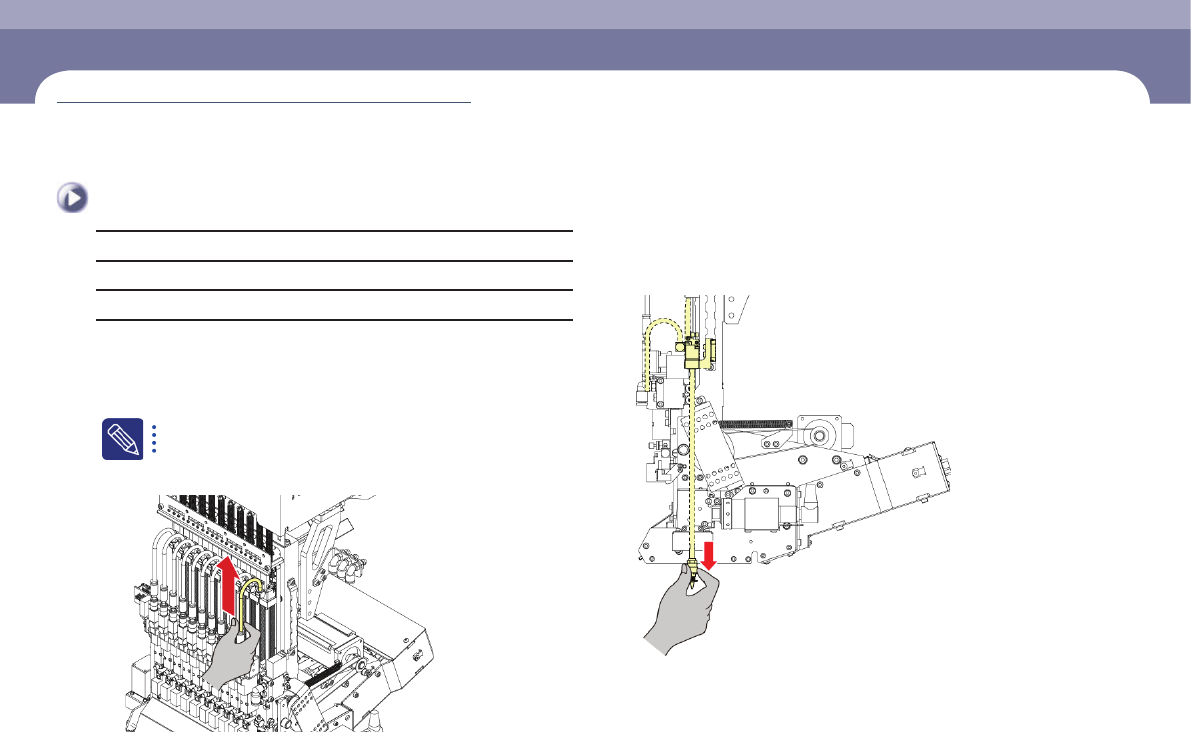

Step 3. 从真空过滤器分离圈管
Chapter 5
每月检验
Step 4. 拆下相应的吸嘴
Head
Spindle
清扫
(所需时间: 30分 / No. M-1)
每月检验
Chapter 5
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-2
Head Spindle清扫
每月检验
Step 5. 主轴下方垫 入布块后， Step 6. 利用风枪喷射压缩空气
注 意
在使用风枪时如果不戴保护眼镜可能会伤害到眼睛。
请在使用风枪时戴上保护眼镜。
Step 7. 参考 详见"3. 撤销紧急停止"(第1-10页)解除紧急停止后重新进行
作业
每月检验
Chapter 5
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-3
Conveyor Sensor / Fiducial Mark 检查及清扫
Conveyor
Sensor
/
Fiducial
Mark
检查及清扫
维护工具
清洗液、布块、棉签
措施
Step 1. 参考
详见"5. Front X Frame 后面移动"(第1-4页)使Front X
Frame Assembly向背面进行移动
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止"(第1-2页)
Step 3. 在下图中确认对应Photo Sensor的 识 别 程 度 。( 红 色 LED在识别了
对象时闪烁）
Rear
Front
Option(Conveyor 2-2-1)
Rear
Front
Option(Conveyor single)
Rear
Front
(所需时间: 10分 / No. M-2)
