每月检验 Chap ter 5 Advanced Chip Shooter DE CAN S 2 Ma int en an ce H a nd bo o k 5-4 Conveyor Sensor / Fiducial Mark 检查及清扫 每月检验 Step 4. 利用棉签与超 细 纱布擦 拭 感应器窗口 与基 准标 记。 ① 用棉签清除 Sensor 窗的灰尘、污渍 ② 用棉布清除 Sensor 窗的灰尘、污渍
每月检验
Chapter 5
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-3
Conveyor Sensor / Fiducial Mark 检查及清扫
Conveyor
Sensor
/
Fiducial
Mark
检查及清扫
维护工具
清洗液、布块、棉签
措施
Step 1. 参考
详见"5. Front X Frame 后面移动"(第1-4页)使Front X
Frame Assembly向背面进行移动
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止"(第1-2页)

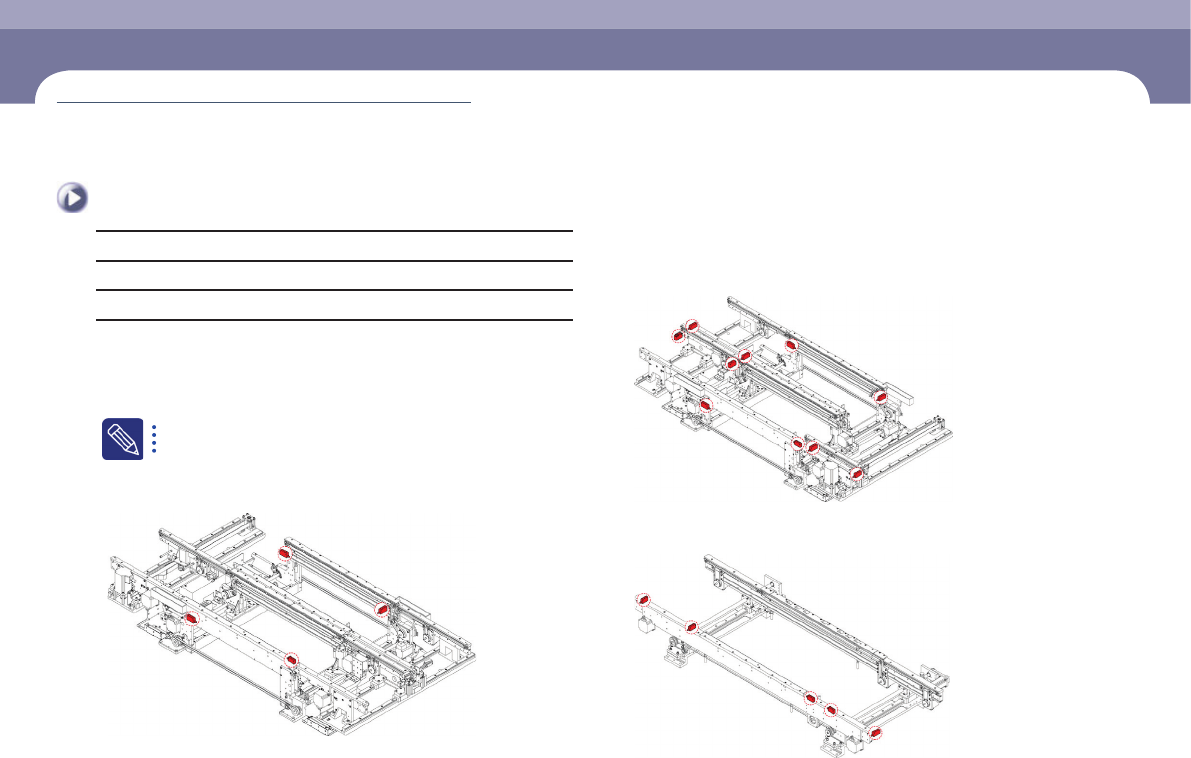

Step 3. 在下图中确认对应Photo Sensor的 识 别 程 度 。( 红 色 LED在识别了
对象时闪烁）
Rear
Front
Option(Conveyor 2-2-1)
Rear
Front
Option(Conveyor single)
Rear
Front
(所需时间: 10分 / No. M-2)
每月检验
Chapter 5
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-4
Conveyor Sensor / Fiducial Mark 检查及清扫
每月检验
Step 4. 利用棉签与超细纱布擦拭感应器窗口与基准标记。
① 用棉签清除Sensor窗的灰尘、污渍
② 用棉布清除
Sensor
窗的灰尘、污渍
每月检验
Chapter 5
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-5
Conveyor Sensor / Fiducial Mark 检查及清扫
Option (Conveyor 2-2-1)
Fiducial Mark
Option (Conveyor single)
Fiducial Mark
