每月检验 Chap ter 5 Advanced Chip Shooter DE CAN S 2 Ma int en an ce H a nd bo o k 5-1 6 X Frame LM Guide,Ball Screw清扫及注油 每月检验 Step 11 . 利 用六 角 扳手( M3 ) 按照下图所示顺序 把用来固定盖的螺丝 组 装 起来 4 2 1 3 Step 12. 利 用 六 角 扳手( M4 )把 盖 的 张 力 调 …
每月检验
Chapter 5
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-15
X Frame LM Guide,Ball Screw清扫及注油
Step 8. 利用产业用纸质擦拭器清扫LM Guide Rail与Ball Screw
Step 9. 利用六角扳手(M3)按照下图所示顺序把用来固定盖的固定螺丝组
装起来
4
2
1
3
注 意
拆下润滑油防溅盖时，请特别注意避免盖折曲。
折曲的盖是无法使用的，须要重新购买防飞溅盖。
Step 10. 把2.0mm厚的铁板置于润滑油防溅盖与Head main body之间并
且把Head置于X Frame中 间 ，然 后 检 查 盖 与 Head Main Body之
间的间距是否为2.0mm以上
每月检验
Chapter 5
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-16
X Frame LM Guide,Ball Screw清扫及注油
每月检验
Step 11. 利用六角扳手(M3)按照下图所示顺序把用来固定盖的螺丝组装
起来
4
2
1
3
Step 12. 利用六角扳手(M4)把盖的张力调整用螺丝组装起来
锁紧张力调整用螺丝，直到润滑油防溅盖的Block与Spacer完全贴紧为
止。
每月检验
Chapter 5
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-17
X Frame LM Guide,Ball Screw清扫及注油

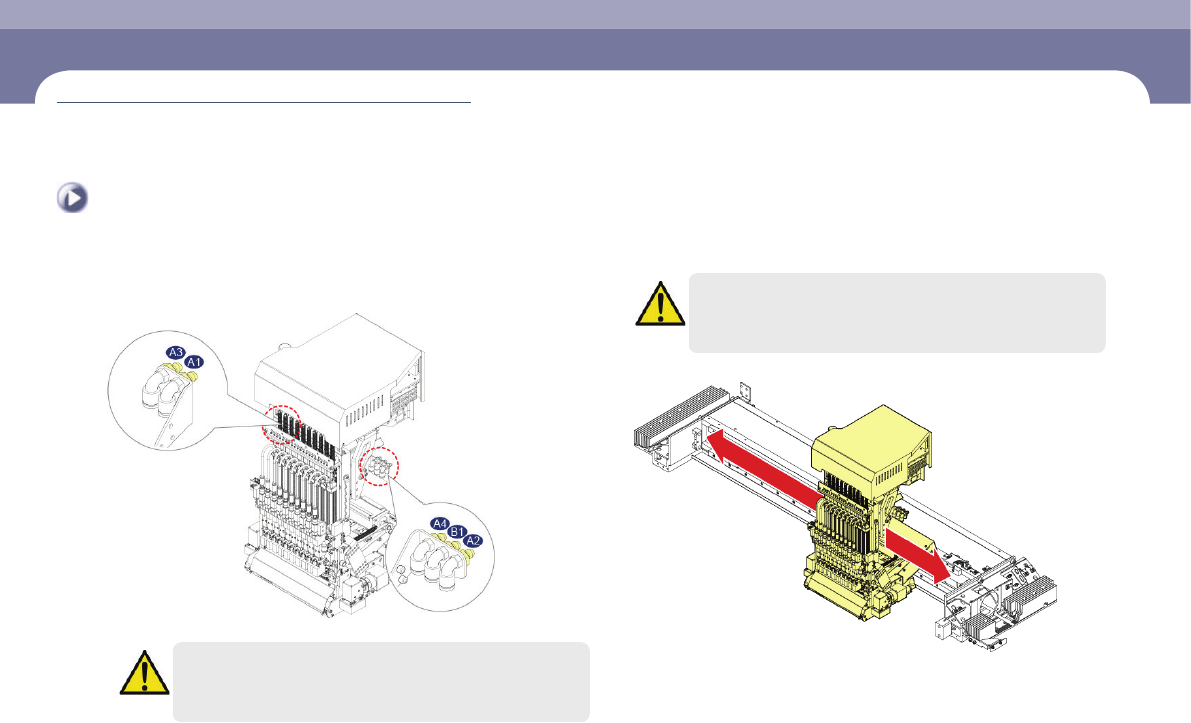

Step 13. 用Grease 注油器给Grease注油
(A1 ~ A4: LM guide, B1: Ball screw)
注 意
使用指定的注油器、把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
注 意
设备运行的环境不佳时请随时确认注油状态进行注油。
Step 14. 使Head Assembly沿着左右方向往复移动3或4次。
Step 15. 参考详见"3. 撤销紧急停止"(第1-10页)解除紧急停止后重新进行
作业
