每月检验 Chap ter 5 Advanced Chip Shooter DE CAN S 2 Ma int en an ce H a nd bo o k 5 -2 0 Conveyor Lead Screw,LM Guide清扫及注油及涂抹 每月检验 可以防止相应部位的摩擦变形或温度上升产生的故障 维 护工 具 超细纤维布块 、 刷子 、 注油器 、 GREASE GADUS S2 V220 - 2 措施 Step 1. 参考 详见…
每月检验
Chapter 5
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-19
Y Frame LM Guide清扫及注油

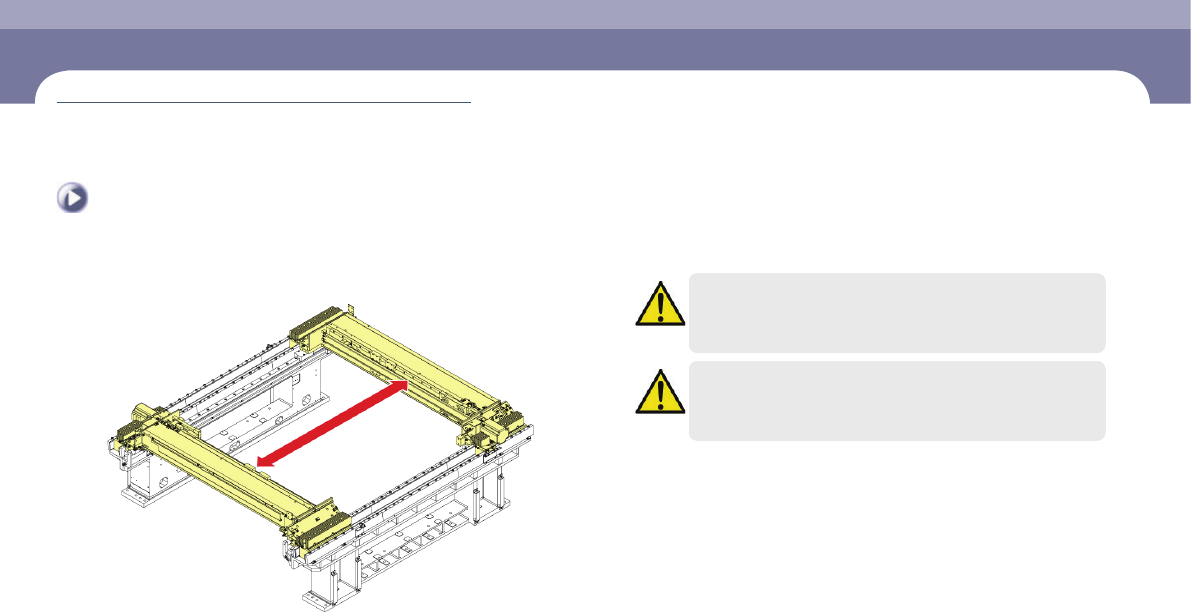

Step 5. 使Front/Rear X Frame沿着前后方向往复移动3次。
注 意
使用指定的注油器、把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
注 意
设备运行的环境不佳时请随时确认注油状态进行注油。
Step 6. 参考详见"3. 撤销紧急停止"(第1-10页)解除紧急停止后重新进
行作业
每月检验
Chapter 5
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-20
Conveyor Lead Screw,LM Guide清扫及注油及涂抹
每月检验
可以防止相应部位的摩擦变形或温度上升产生的故障
维护工具
超细纤维布块、刷子、注油器、
GREASE GADUS S2 V220-2
措施
Step 1. 参考
详见"5. Front X Frame 后面移动"(第1-4页)使Front X
Frame Assembly向背面进行移动
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止"(第1-2页)

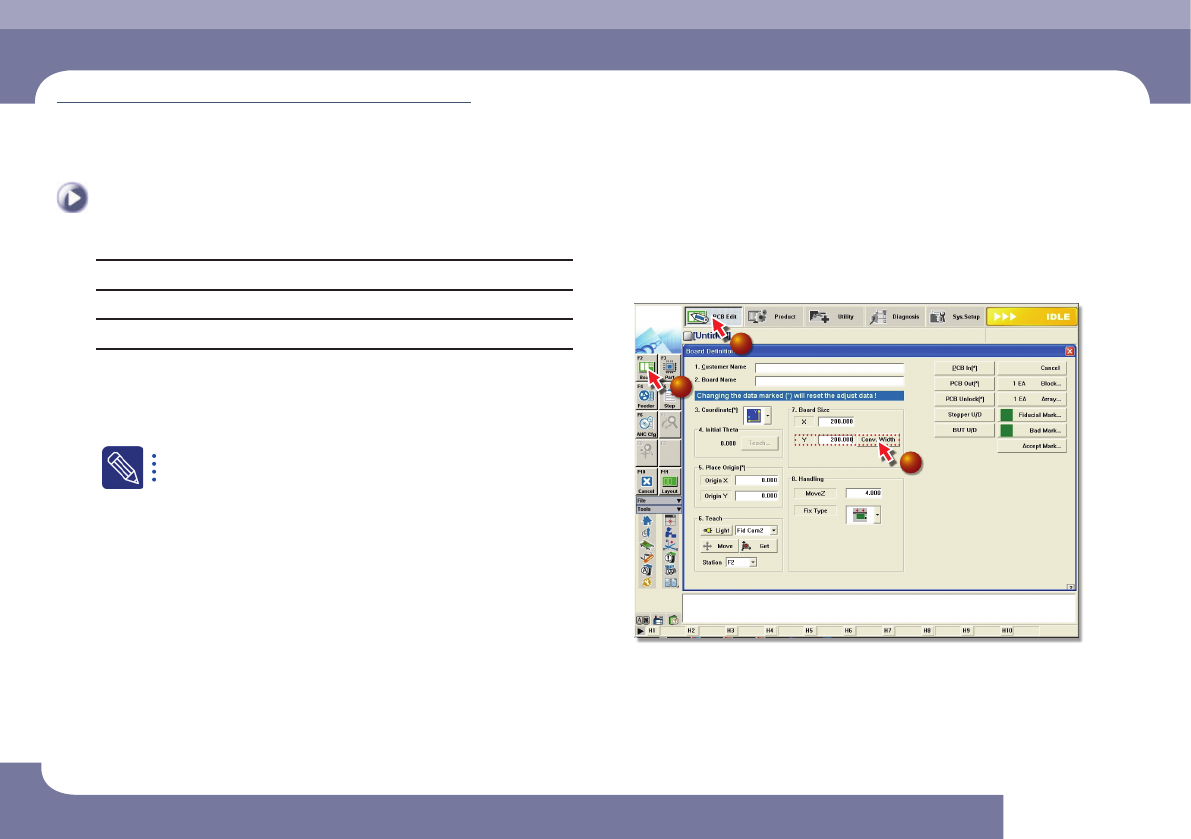

Step 3. 调节传送轨宽度
1
2
3
① 选择'PCB编辑'菜单
② 选择
'
基板
'
子菜单
③ <
7.
板的大小>领域输入
Y
方向最大值
'200'
后，点击 <传送轨道宽度>按钮
Conveyor
Lead
Screw,LM
Guide
清扫及注油及涂抹
(所需时间: 30分 / No. M-11)
每月检验
Chapter 5
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
5-21
Conveyor Lead Screw,LM Guide清扫及注油及涂抹

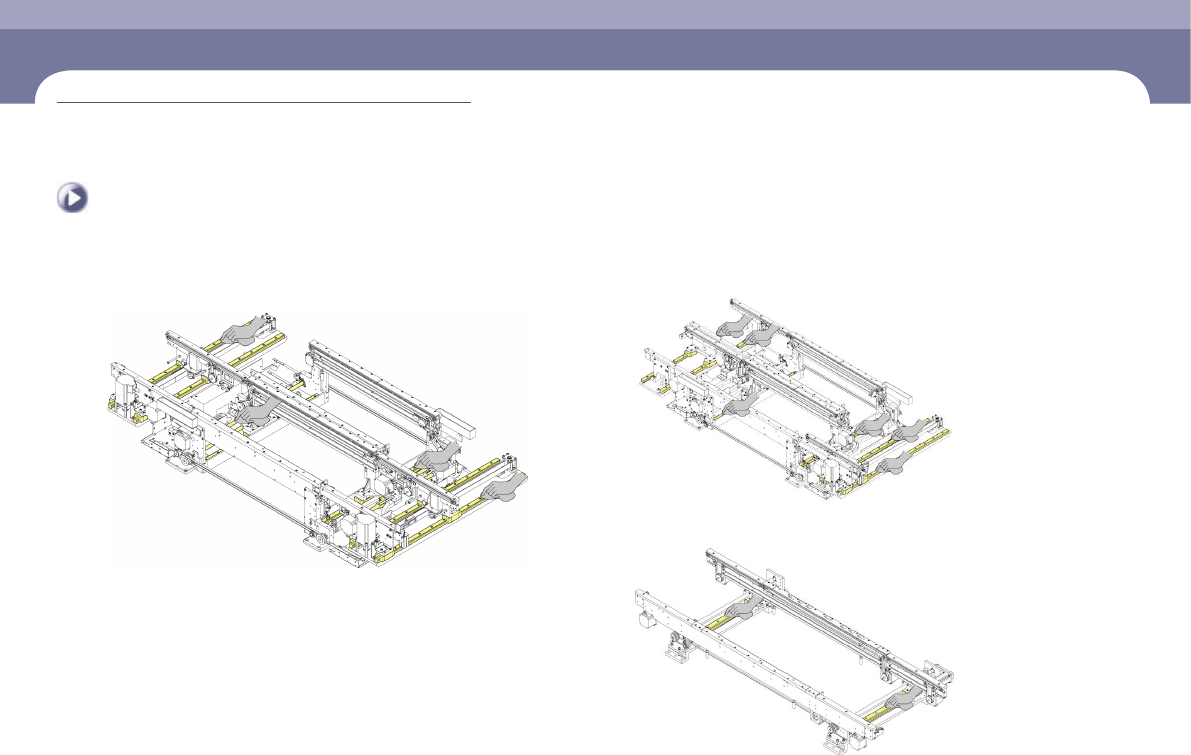

Step 4. 使用超细纱布清除Work Station,Exit Station,Entry Station的
Lead Screw与LM Guide Rail的灰尘等杂质。
Option (Conveyor 2-2-1)
Option (Conveyor single)
