3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE CA4 V2 3.7 LP-Transportsystem Ab Software version 713.0 Ausgabe 12/2019 142
Betriebsanleitung SIPLACE CA4 V2 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 12/2019 3.7 LP-Transportsystem
141
3.7.9.4 Inkpunkt-Kriterien
3
Methoden - Synthetisches Markenerkennungsverfahren
- Mittlerer Grauwert
- Histogramm-Methode
- Template Matching
Größe der Markenformen bzw.
Strukturen
Synthetische Marken
Andere Verfahren
Maße synthetischer Marken siehe Abschnitt 3.7.9.3
Passmar-
ken-Kriterien, Seite 140.
min. 0,3 mm
max. 5 mm
Abdeckmaterial Gut deckend
Erkennungszeit Je nach Methode 20 ms - 0,2 s
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE CA4 V2
3.7 LP-Transportsystem Ab Softwareversion 713.0 Ausgabe 12/2019
142
Betriebsanleitung SIPLACE CA4 V2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 12/2019 4.1 Transport und Anlieferungskonfiguration des Bestückautomaten
143
4 Aufstellen und Inbetriebnahme
4.1 Transport und Anlieferungskonfiguration des
Bestückautomaten
4.1.1 Transportverpackung
Innerhalb Europas werden der Bestückautomat und die BE-Wagen auf zwei Holzpaletten und in
Plastikfolien verpackt ausgeliefert. Außerhalb Europas werden der Bestückautomat und die BE-
Wagen in Transportkisten aus Holz angeliefert.
4.1.1.1 Abmessungen der Transportverpackungen
Die Abmessungen der Paletten und Holzkisten sind in der folgenden Tabelle aufgelistet:
4

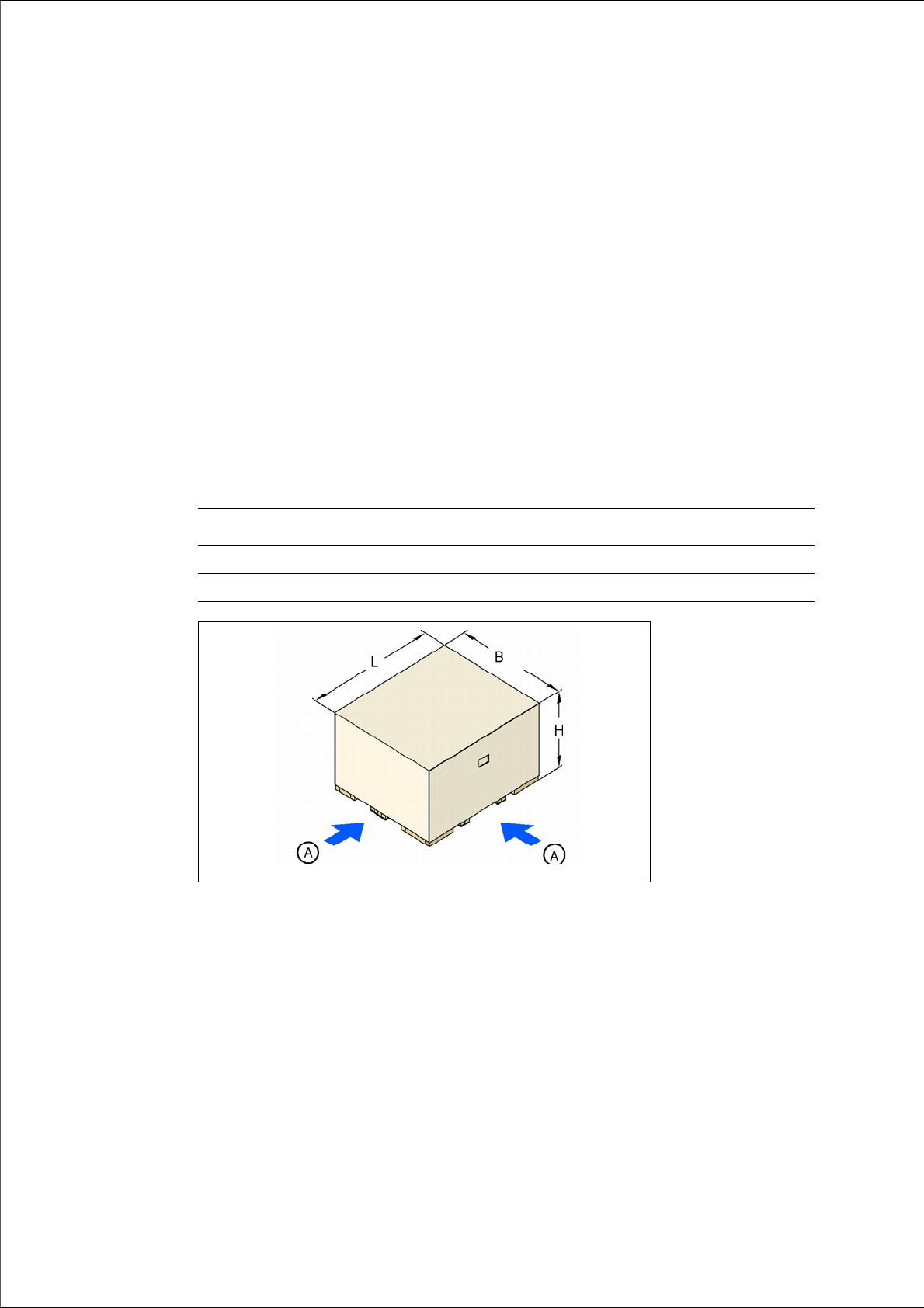

Abb. 4.1 - 1 Transportkiste - Abmessungen in Millimeter
(A) Ansatzpunkte für den Gabelstapler
Bestückautomat (L x B x H) BE-Wagen
Palette 2790 mm x 2404 mm 2060 mm x 1350 mm
Holzkiste 2790 mm x 2404 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
