4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA4 V2 4.1 Transport und Anlieferungskonfiguration des Bestückautomaten Ab Softwareversion 713.0 Ausgabe 12/2019 148 4.1.5.2 T ransportmittel V erwenden Sie zum T…
Betriebsanleitung SIPLACE CA4 V2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 12/2019 4.1 Transport und Anlieferungskonfiguration des Bestückautomaten
147
4.1.4.4 Ansatzpunkte des Gabelstaplers an der Transportkiste bzw. Palette
Setzen Sie den Gabelstapler nur an den mit (A) gekennzeichneten Stellen in Abb. 4.1 - 1, Seite
143
an. Wir empfehlen, die Transportkiste bzw. die Palette mit der Verpackung für einen späteren
Gebrauch aufzubewahren.
4
4.1.5 Den Bestückautomaten ohne Transportkiste oder Palette transportieren
4.1.5.1 Sicherheitshinweise
4
4
4
4
WARNUNG
Sachschaden am Bestückautomaten!
Beim Transport ohne Transportkiste oder Palette kann der Bestückautomat beschädigt
werden.
Beachten Sie unbedingt die Informationen im nächsten Abschnitt.
WARNUNG
Geltende Unfallvorschriften beachten!
Beachten Sie die geltenden Unfallvorschriften für den Transport schwerer Güter.
WARNUNG
Quetschgefahr!
Beim Transport des Bestückautomaten besteht Quetschgefahr für die Füße.
Tragen Sie spezielles Schuhwerk.
WARNUNG
Sachschaden am Bestückautomaten!
Beim Transport ohne Transportkiste oder Palette kann der Bestückautomat beschädigt
werden.
Lesen Sie vor dem Transport diesen Abschnitt komplett durch.
WARNUNG
Beschädigungsgefahr!
Die Gewinde für die Maschinenfüße im Automatenrahmen können durch Bodenschleifen
oder Stöße beschädigt werden.
Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über dem
Boden schweben.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA4 V2
4.1 Transport und Anlieferungskonfiguration des Bestückautomaten Ab Softwareversion 713.0 Ausgabe 12/2019
148
4.1.5.2 Transportmittel
Verwenden Sie zum Transport des Bestückautomaten einen Gabelstapler mit folgender Spezifi-
kation:
4.1.5.3 Ansatzpunkte des Gabelstaplers am Bestückautomaten
Die Abbildung 4.1 - 3, Seite 149 zeigt Ihnen die Ansatzpunkte des Gabelstaplers am Bestückau-
tomaten, wenn Sie den Bestückautomaten von der Palette heben oder ihn ohne Palette transpor-
tieren wollen.
4
4
Beachten Sie vor dem Anheben des Bestückautomaten unbedingt folgende Hinweise, um irrever-
sible Schäden am Bestückautomaten zu vermeiden:
4
4
Gabellänge min. 1800 mm
Tragkraft min. 6000 kg
Gabelabstand, wenn die Gabel parallel zur Leiterplatten-
Transportrichtung verläuft
ca. 420 mm
HINWEIS
Vermeidung von Schäden am Bestückautomaten
Transportieren Sie den Bestückautomaten bei längeren Wegstrecken immer mit Pa-
lette und Gabelstapler.
WARNUNG
Ausrichtung der Gabel
– Die Gabel muss parallel zum Leiterplattentransport ausgerichtet sein.
– Die Gabel muss mittig zum Bestückautomaten ausgerichtet sein.
WARNUNG
Beschädigungsgefahr durch zu großen Gabelabstand!
Eine Vergrößerung des Gabelabstandes, so dass der Bestückautomat außerhalb der
Auflagefläche angehoben wird, kann zur Verformung des Maschinenrahmens und Be-
schädigungen von Kabeln und Leitungen führen.
Öffnen Sie die Gabel nur so weit, dass sie sich immer innerhalb des Bereichs der
Auflagefläche der Maschinenunterseite (siehe Abb. 4.1 - 3
, Seite 149) befindet.
Betriebsanleitung SIPLACE CA4 V2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 12/2019 4.1 Transport und Anlieferungskonfiguration des Bestückautomaten
149
4
4

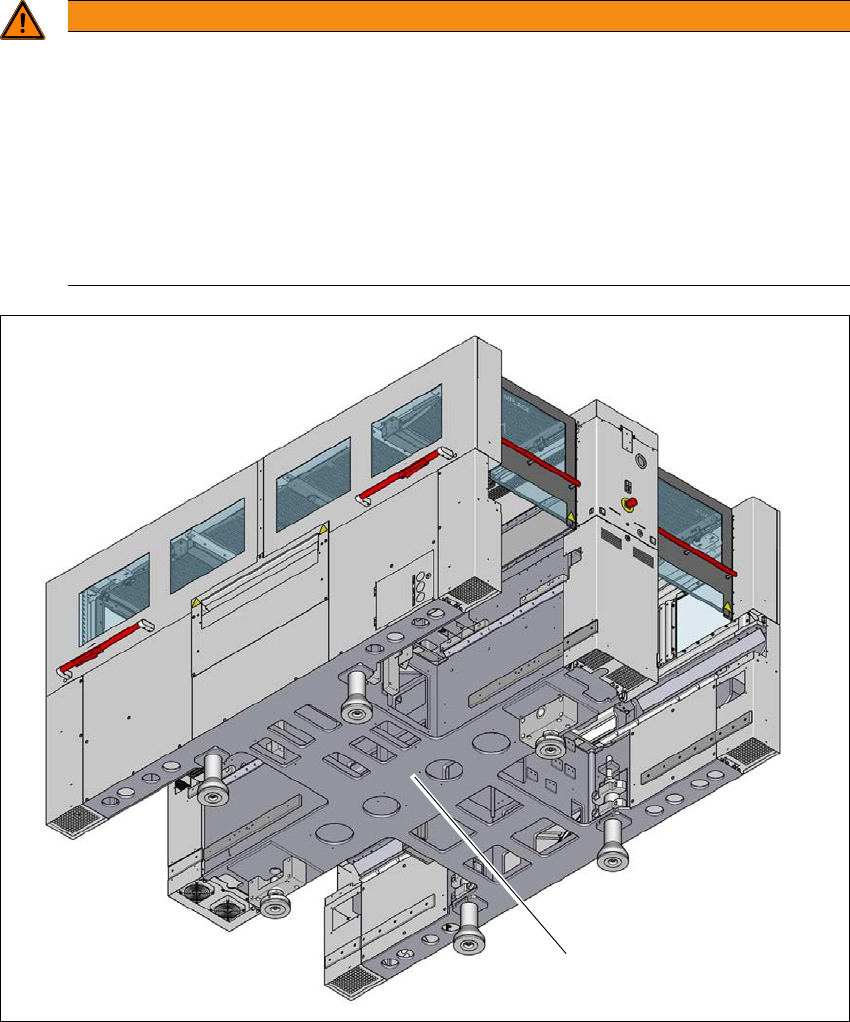

Abb. 4.1 - 3 Auflageflächen - Gabel parallel zur Leiterplatten-Transportrichtung
(1) Auflagefläche für die Gabel des Gabelstaplers
4
4
WARNUNG
Beschädigungsgefahr durch einseitige Belastung!
Eine einseitige Belastung der Maschinenfüße durch z.B. Kippen des Automats kann zur
Verformung der Befestigung der Maschinenfüße führen.
Achten Sie darauf, dass die Gabel beim Anheben des Bestückautomaten gleichför-
mig belastet wird.
Verwenden Sie eine feste Unterlage zwischen Gabel und Bestückautomat.
Lassen Sie eine zweite Person das Anheben des Bestückautomaten beobachten
und sicherstellen, dass der Bestückautomat nicht zur Seite kippt.
(1)
