Betriebsanleitung SIPLACE CA4 V2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 12/2019 4.2 Infrastruktur des Aufstellungsorts
153
4.2.2.1 Druckluftversorgung überprüfen
Überprüfen Sie, ob die Druckluftversorgung den vorgeschriebenen Maschinenspezifikationen
entspricht (siehe Tabelle in Abschnitt 3.2
, Seite 100).
Protokollieren Sie die Drucklufteigenschaften am Aufstellungsort.
4
WARNUNG
Verletzungsgefahr!
Bei Druckluftleitungen, die unter Druck stehen, besteht Verletzungsgefahr!
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA4 V2
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion 713.0 Ausgabe 12/2019
154
4.2.2.2 Druckluftanschluss am Bestückautomaten
4

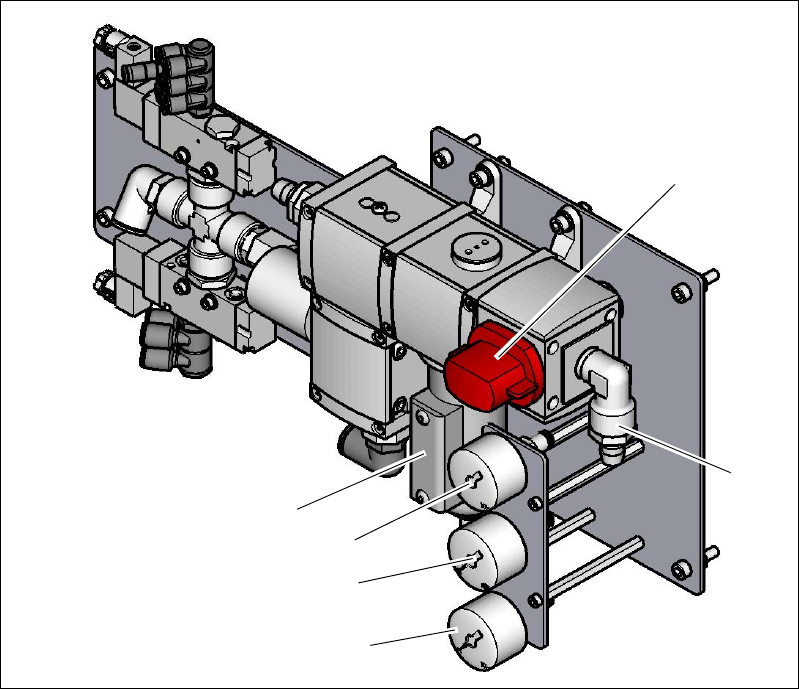

Abb. 4.2 - 2 Drucklufteinheit am Bestückautomaten
Legende zu Abbildung 4.2 - 2
(1) Druckluftfilter
(2) Absperrhahn in Stellung "AUF" (Abschließbar)
(3) Druckluftanschluss
(4) Manometer für Versorgungsdruck der Maschinenkomponenten
Solldruck: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (Anzeigebereich 0 - 1,0 MPa, 0 - 10 bar)
(5) Manometer für Versorgungsdruck der Portale 1 bis 4
Solldruck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (Anzeigebereich 0 - 1,0 MPa, 0 - 10 bar)
(6) Manometer für Eingangsdruck
Solldruck: 0,5 - 1,0 MPa, 5 - 10 bar (Anzeigebereich: 0 - 1,0 MPa, 0 - 10 bar)
(6)
(1)
(3)
(2)
(5)
(4)
Betriebsanleitung SIPLACE CA4 V2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 12/2019 4.2 Infrastruktur des Aufstellungsorts
155
4.2.3 Netzversorgung des Bestückautomaten
4

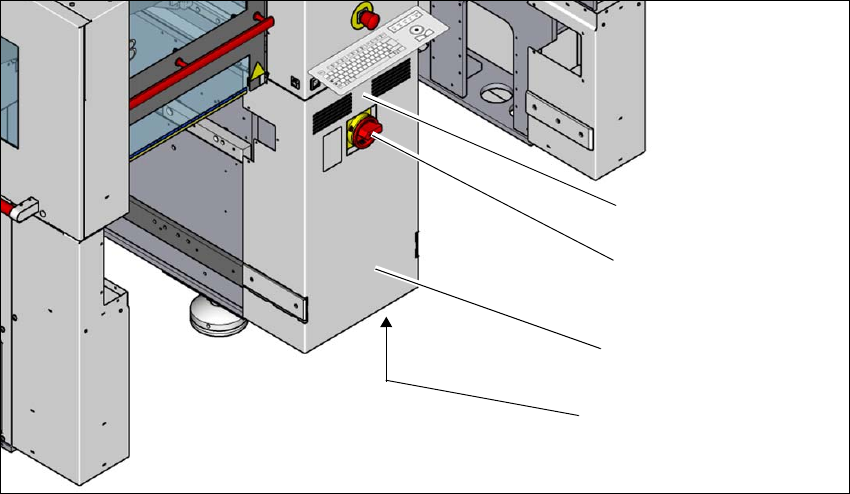

Abb. 4.2 - 3 Lage der Stromversorgung am Bestückautomaten
(1) Verriegelung
(2) Hauptschalter mit Sicherung gegen Wiedereinschalten
(3) Stromversorgungseinschub (hinter der Abdeckung)
(4) Netzanschlusskabel von unten zur Stromversorgung
(1)
(2)
(3)
(4)
