4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA4 V2 4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion 713.0 Ausgabe 12/2019 160 4.2.3.6 Netzanschluss - Netzans chlusskabel OHNE Ste cker (Konfiguratio…
Betriebsanleitung SIPLACE CA4 V2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 12/2019 4.2 Infrastruktur des Aufstellungsorts
159
Klemmen Sie L1,L2, L3, N und PE an die Netz-Anschlussklemmen X94 (Pos. 1)
in Abb. 4.2 - 4
, Seite 158. Achten Sie darauf, dass beim Einführen der Ader in die Anschluss-
klemme, die Anschlussklemme nicht beschädigt wird.
4
Ziehen Sie die Kabelverschraubung (Pos. 2) in Abb. 158, Seite 158 handfest an.
Achten Sie darauf, dass die Adern und das Kabel nirgends scheuert oder eingeklemmt wer-
den kann. Fixieren Sie die Adern und das Kabel ggf. mit Kabelbindern.
4.2.3.5 Netzanschluss - Netzanschlusskabel MIT Stecker (Konfiguration 2)
Dem Bestückautomaten liegt ein ca. 5 m langes Netzanschlusskabel MIT einem CEE-Stecker rot
16 A (nach IEC 60309) bei.
4
4

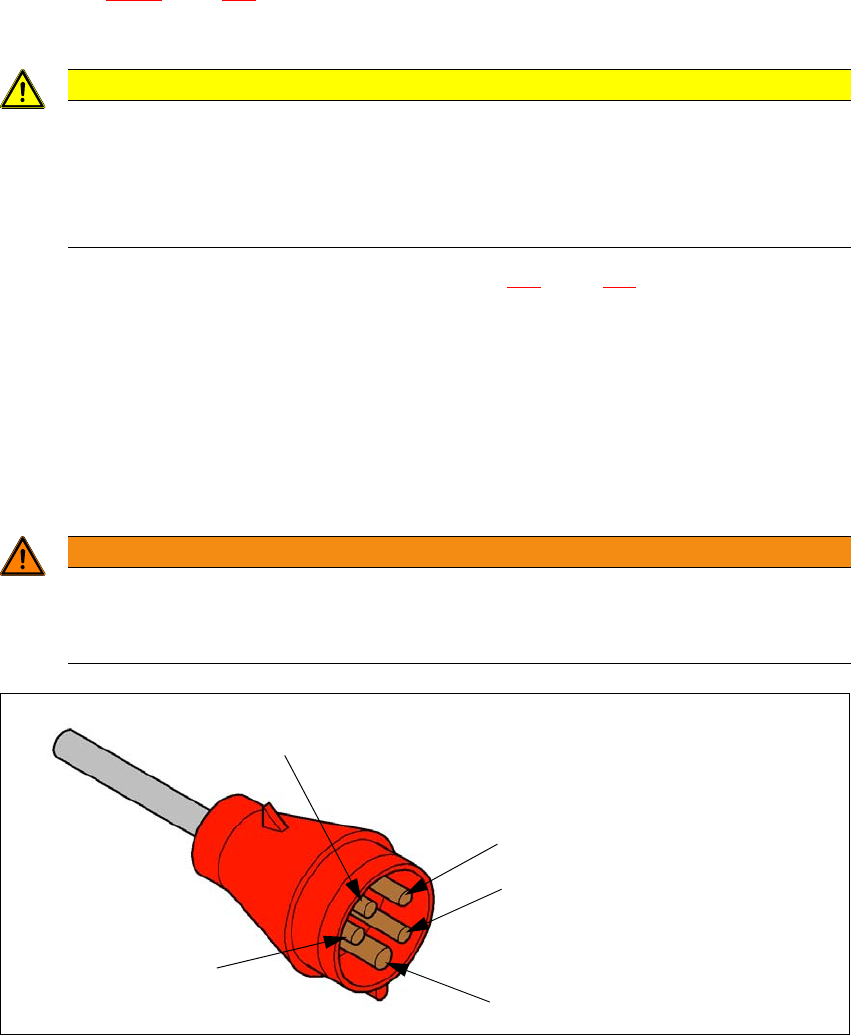

Abb. 4.2 - 5 Belegung des CEE-Steckers
VORSICHT
Auf korrekte Phasenfolge achten!
Achten Sie auf die korrekte Phasenfolge. Eine falsche Phasenfolge führt zur Fehlfunktion
und Beschädigung der Vakuumpumpe! Überprüfen Sie bitte die korrekte Laufrichtung
der Vakuumpumpe(n) bei der Inbetriebnahme des Bestückautomaten.
Überprüfen Sie die korrekte Funktion des PE-Anschlusses des Bestückautomaten.
WARNUNG
Netzanschlusskabel nur durch eine Elektrofachkraft anschließen.
Der Anschluss eines Netzanschlusskabels darf nur durch eine Elektrofachkraft erfolgen.
Es gelten die Vorschriften des Landes, in dem der Bestückautomat betrieben wird.
PE
L1
L2
L3
N
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA4 V2
4.2 Infrastruktur des Aufstellungsorts Ab Softwareversion 713.0 Ausgabe 12/2019
160
4.2.3.6 Netzanschluss - Netzanschlusskabel OHNE Stecker (Konfiguration 3)
Dem Bestückautomaten liegt ein ca. 5 m langes Netzanschlusskabel OHNE Stecker bei.
4
4

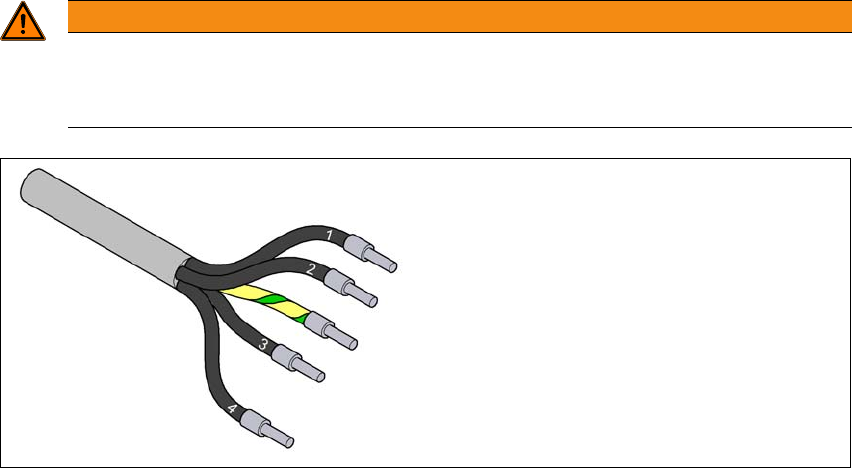

Abb. 4.2 - 6 Bezeichnung der Adern am Netzanschlusskabel
WARNUNG
Netzanschlusskabel nur durch eine Elektrofachkraft anschließen.
Der Anschluss eines Netzanschlusskabels darf nur durch eine Elektrofachkraft erfolgen.
Es gelten die Vorschriften des Landes, in dem der Bestückautomat betrieben wird.
1 = (L1): Drehstromphase
2 = (L2): Drehstromphase
3 = (L3): Drehstromphase
4 = (N): Neutralleiter
grün/gelb = (PE): Schutzleiter
Betriebsanleitung SIPLACE CA4 V2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 12/2019 4.2 Infrastruktur des Aufstellungsorts
161
4.2.4 Übersicht über die Feinsicherungen
4
Abb. 4.2 - 7 Übersicht über die Feinsicherungen
4
Sicherung Komponente Strom [A] Spannung [V]
F1 CSB supply 6,3 24
F2 SSK-Ready CSB 6,3 24
F3 Conveyor control 6,3 24
F4 Distributor Power 2 6,3 24
