4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA4 V2 4.3 Den Bestückautomaten aufstellen Ab Softwareversion 713.0 Ausgabe 12/2019 164 4.3.2 Bestückautomaten mit dem Gabels t apler heben u nd transportieren 4 …
Betriebsanleitung SIPLACE CA4 V2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 12/2019 4.3 Den Bestückautomaten aufstellen
163
4.3 Den Bestückautomaten aufstellen
4.3.1 Warnhinweise
4
4
4
4
4
WARNUNG
Geltende Unfallvorschriften beachten!
Nur SIPLACE-Technikern bzw. zertifizierten Personen ist es erlaubt, den Bestückauto-
maten aufzustellen und in Betrieb zu nehmen.
Beachten Sie die geltenden Unfallvorschriften für den Transport schwerer Güter.
WARNUNG
Verletzungsgefahr bei Montagearbeiten an der Unterseite des Bestückautomaten!
Bei Montagearbeiten an der Unterseite des Bestückautomaten besteht Verletzungsge-
fahr.
Sichern Sie den Bestückautomaten durch geeignete Maßnahmen zusätzlich ab.
Der Gabelstapler allein als Abstützung ist nicht zulässig.
WARNUNG
Verletzungsgefahr bei Montagearbeiten!
Eine falsche Positionierung der Portale während der Montage schränkt die Kopffreiheit
ein und kann zu Verletzungen führen.
Achten Sie darauf, dass die Portale über dem Leiterplatten-Transportbereich positi-
oniert sind.
WARNUNG
Höheneinstellung des Bestückautomaten!
Zur Höheneinstellung des Bestückautomaten sind zwei Personen erforderlich:
– eine Person führt die erforderlichen Montagearbeiten durch
– die andere Person beobachtet die Lagestabilität des angehobenen Bestückau-
tomaten bei der Montage.
WARNUNG
Quetschgefahr!
Beim Transport des Bestückautomaten besteht Quetschgefahr für die Füße.
Tragen Sie speziell verstärktes Schuhwerk.
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA4 V2
4.3 Den Bestückautomaten aufstellen Ab Softwareversion 713.0 Ausgabe 12/2019
164
4.3.2 Bestückautomaten mit dem Gabelstapler heben und transportieren
4

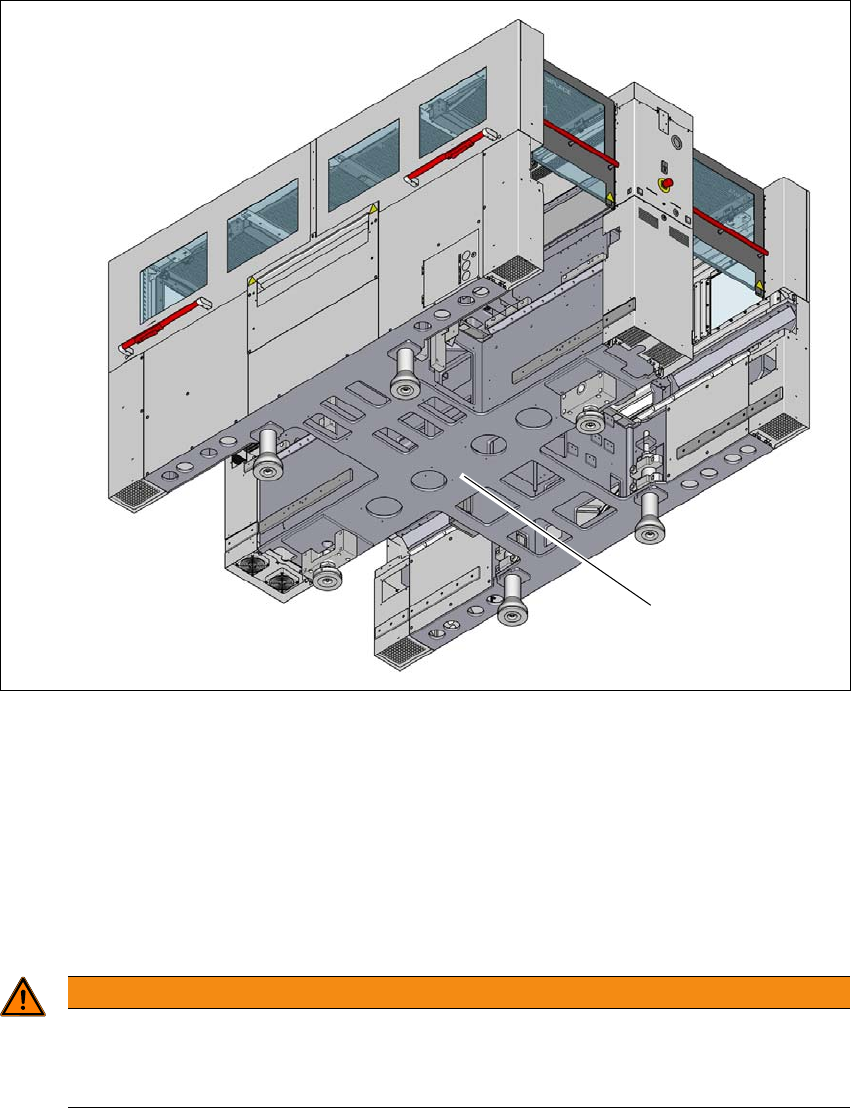

Abb. 4.3 - 1 Auflagefläche - Gabel parallel zur Leiterplatten-Transportrichtung
(1) Auflagefläche für die Gabel des Gabelstaplers
Positionieren Sie den Gabelstapler parallel zur Leiterplatten-Transportrichtung und öffnen Sie
die Gabel so weit, dass die Auflageflächen des Bestückautomaten gleichmäßig auf der Gabel
aufliegen.
Beachten Sie vor dem Anheben des Bestückautomaten unbedingt folgende Hinweise, um irrever-
sible Schäden am Bestückautomaten zu vermeiden:
4
WARNUNG
Ausrichtung der Gabel
– Die Gabel muss parallel zum Leiterplattentransport ausgerichtet sein.
– Die Gabel muss mittig zum Bestückautomaten ausgerichtet sein.
(1)
Betriebsanleitung SIPLACE CA4 V2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 12/2019 4.3 Den Bestückautomaten aufstellen
165
4
4
4
4
WARNUNG
Beschädigungsgefahr durch zu großen Gabelabstand!
Eine Vergrößerung des Gabelabstandes, so dass der Bestückautomat außerhalb der
Auflagefläche angehoben wird, kann zur Verformung des Maschinenrahmens und Be-
schädigungen von Kabeln und Leitungen führen.
Öffnen Sie die Gabel nur so weit, dass sie sich immer innerhalb des Bereichs der
Auflagefläche der Maschinenunterseite (siehe Abb. 4.1 - 3
, Seite 149) befindet.
WARNUNG
Beschädigungsgefahr durch einseitige Belastung!
Eine einseitige Belastung der Maschinenfüße durch z.B. Kippen des Automats kann zur
Verformung der Befestigung der Maschinenfüße führen.
Achten Sie darauf, dass die Gabel beim Anheben des Bestückautomaten gleichför-
mig belastet wird.
Verwenden Sie eine feste Unterlage zwischen Gabel und Bestückautomat.
Lassen Sie eine zweite Person das Anheben des Bestückautomaten beobachten
und sicherstellen, dass der Bestückautomat nicht zur Seite kippt.
WARNUNG
Beschädigungsgefahr!
Die Gewinde für die Maschinenfüße im Automatenrahmen können durch
Bodenschleifen oder Stöße beschädigt werden.
Achten Sie beim Transport unbedingt darauf, dass alle Maschinenfüße frei über
dem Boden schweben.
WARNUNG
Beschädigungsgefahr des Abluftkanals der Vakuumpumpe!
Im Bestückbereich 1 können Vakuumpumpen montiert sein. Der Abluftkanal ist unter
dem Maschinenständer montiert. Dieser Abluftkanal kann beim Transport mit dem
Gabelstabler beschädigt werden.
Demontieren Sie den Abluftkanal bevor Sie den Bestückautomaten mit dem
Gabelstapler transportieren.
