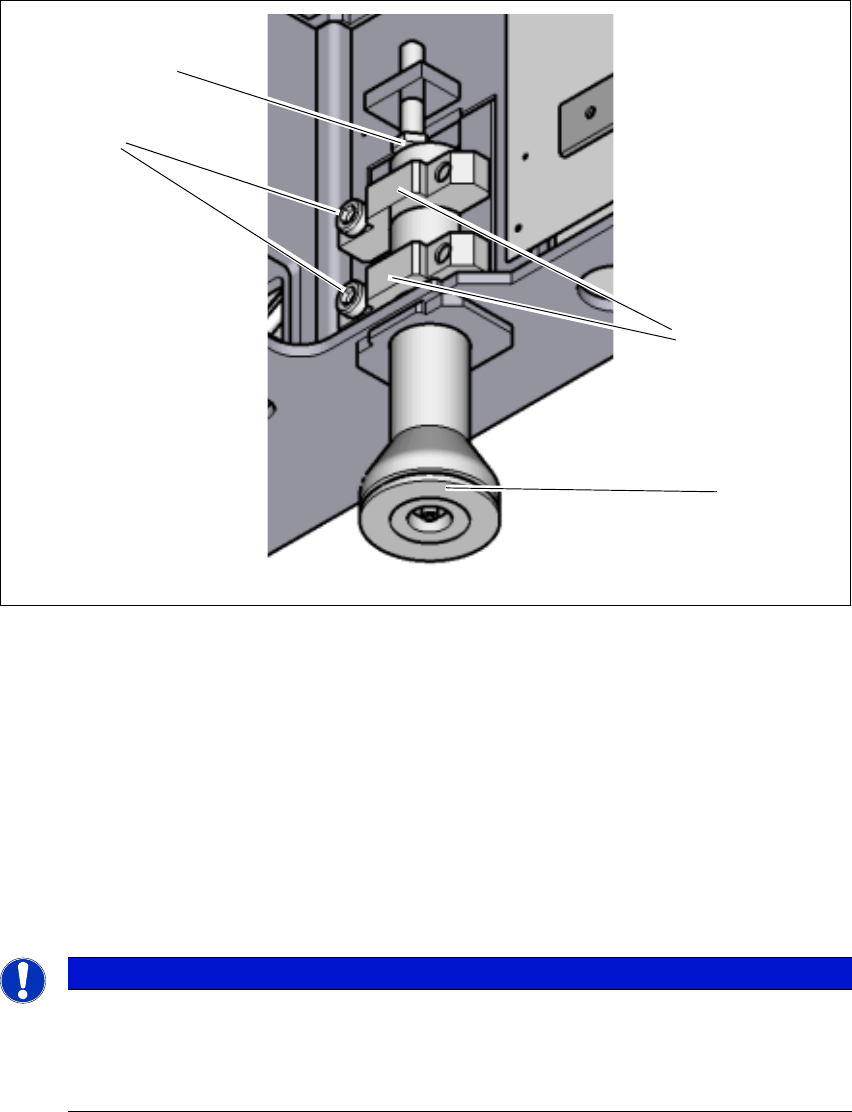

Abb. 4.3 - 11 Höhe der äußeren Maschinenfüße voreinstellen
(1) Einstellschraube M24x2x120 zur Höhenjustage
(2) Äußerer Maschinenfuß
(3) Klemmstücke
(4) Innensechskantschraube M24x90
Kontrollieren Sie die geforderte Leiterplatten-Transporthöhe.
Ist der Bestückautomat ausgerichtet, ziehen Sie mit dem Drehmomentschlüssel die Innen-
sechskantschrauben M24x90 (Pos. 4) zum Klemmen der Klemmstücke an allen äußeren Ma-
schinenfüßen fest (Pos. 3).
4
Drehen Sie die mittleren Maschinenfüße mit dem Hakenschlüssel 135 - 145 so weit heraus,
bis diese fest auf dem Boden aufsitzen.
Achten Sie darauf, dass Sie die mittleren Maschinenfüße nicht zu weit herausdrehen und den
Bestückautomaten dadurch dejustieren.
HINWEIS
Vibrationen bei geringerem Anzugsmoment!
Das Anzugsdrehmoment beträgt 130 Nm. Bei geringerem Anzugsdrehmoment könnte
der Bestückautomat zum Vibrieren neigen.
Verwenden Sie ein ausreichend großes Anzugsdrehmoment.
(4)
(2)
(1)
(3)
Betriebsanleitung SIPLACE CA4 V2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 12/2019 4.3 Den Bestückautomaten aufstellen
181
4
Abb. 4.3 - 12 Mittleren Maschinenfuß ausrichten und kontern
Kontrollieren Sie noch einmal die exakte Ausrichtung des Bestückautomaten mit der Maschi-
nenwasserwaage.
Ziehen Sie mit dem Gabelschlüssel SW65 die Kontermutter M24 (Pos. 3) fest.
(1) Distanzstück
(2) Mittlerer Maschinenfuß
(3) Kontermutter M24
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA4 V2
4.3 Den Bestückautomaten aufstellen Ab Softwareversion 713.0 Ausgabe 12/2019
182
4.3.8.2 Den Bestückautomaten mit dem Luftkissen-Transportsystem ausrichten
Legen Sie die vier Luftkissen des Luftkissen-Transportsystems unter die Auflagepunkte am
Maschinenrahmen.
Heben Sie den Bestückautomaten an und richten Sie ihn zur Linie aus.
Kontrollieren Sie den Abstand zum Leiterplatten-Transportsystems der benachbarten Be-
stückautomaten. Er soll zwischen 1 mm und 3 mm betragen.
Senken Sie den Bestückautomaten ab.
4
Abb. 4.3 - 13 Auflagepositionen für das Luftkissen-Transportsystem
(1) 4 Auflagepunkte für das Luftkissen-Transportsystem
(1)
(1)
