4.6 Den Bestückautomaten in Betrieb nehmen
4.6.1 Den Bestückautomaten beim Kunden in Betrieb nehmen
Prüfen Sie alle Baugruppen auf richtigen Sitz.
Entfernen Sie die Transportsicherungen (siehe Abschnitt 4.3.9, Seite 183).
Wischen Sie die Linearführungsschienen der X/Y-Achse mit einem fusselfreien Tuch ab. Ver-
wenden Sie dazu keine Lösungsmittel (siehe Abschnitt 4.3.10
, Seite 183).
Schließen Sie die Strom- und Druckluftzufuhr an. Achten sie darauf, dass die Zuleitungen
keine Stolpergefahren darstellen. Verlegen Sie die Zuleitungen möglichst unter der Ma-
schine.
Schalten Sie den Bestückautomaten ein und überprüfen Sie Funktion der Sicherheitseinrich-
tungen wie NOT-HALT-Taster, Positionsschalter der Hauben und der BE-Wagen.
Führen Sie einen Referenzlauf durch.
Führen Sie die Erstkalibrierung des Bestückautomaten durch (siehe Abschnitt 4.6.2.1, Seite
189
).
Laden Sie ein Los auf den Rechner und testen Sie es.
Überprüfen Sie den Nullpunkt des Bestückautomaten nach einer Warmlaufzeit von 3 - 4 h.
Rüsten Sie mit dem Bedienpersonal des Kunden die Zuführmodule anhand des Bestückpro-
gramms des Kunden.
Führen Sie in die Handhabung der Zuführmodule anhand des JobGuide ein.
4.6.2 Schutzhaubenschalter überprüfen und einstellen
Überprüfen Sie die Funktion der Schutzhaubenschalter (siehe 2.4.1 auf Seite 63).
Justieren Sie, wenn nötig, die Schutzhaubenschalter (siehe Serviceanleitung).
Betriebsanleitung SIPLACE CA4 V2 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 12/2019 4.6 Den Bestückautomaten in Betrieb nehmen
189
4.6.2.1 Erstkalibrierung durchführen
Klicken Sie in der Symbolleiste "Service Tools".
Klicken Sie die Schaltfläche Automatische Kalibrierung.
4
Abb. 4.6 - 1 Service Tools => Automatische Kalibrierung (Beispiel)
Wählen Sie unter Auswahl => Portalachsen kalibrieren (1).
(1)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE CA4 V2
4.6 Den Bestückautomaten in Betrieb nehmen Ab Softwareversion 713.0 Ausgabe 12/2019
190
4

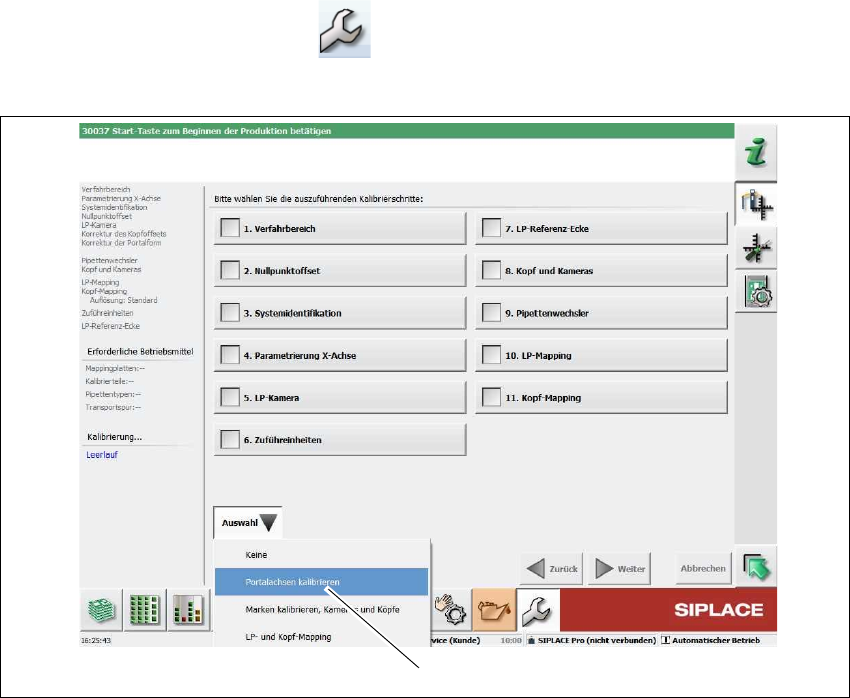

Abb. 4.6 - 2 Service Tools => Automatische Kalibrierung => Portalachsen kalibrieren (Beispiel)
Folgende Kalibrierschritte sind aktiviert:
– 1. Verfahrbereich
– 3. Systemidentifikation
– 4. Parametrierung X-Achse
Klicken Sie Weiter (1).
Die Kalibrierung muss fehlerfrei durchlaufen.
4.6.3 Kundenpersonal einweisen
Erläutern Sie alle kundenspezifisch eingebauten Optionen, insbesondere Software / Soft-
warekompatibilität.
Erklären Sie Programmierern die Editoren von SIPLACE Pro.
Unterweisen Sie Bediener und Einrichter in die Stationssoftware.
Erläutern Sie den Passwortschutz.
Unterweisen Sie das Kundenpersonal entsprechend der Betriebsanleitung und Instandhal-
tung.
(1)
