Betriebsanleitung SIPLACE CA4 V2 5 Aufgaben am Bestückautomat Ab Softwareversion 713.0 Ausgabe 12/2019 5.5 Die Bedienoberfläche 203 5.5 Die Bedienoberfläche Die Bedienoberfläche ist in die nachfolgend b eschriebenen Bere…
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE CA4 V2
5.4 Ausschalten der SIPLACE CA4 V2 Ab Softwareversion 713.0 Ausgabe 12/2019
202
5.4 Ausschalten der SIPLACE CA4 V2
5
5.4.1 Stationen abschalten
Gehen Sie zum Abschalten der Station wie folgt vor:
Beenden Sie alle Bestückvorgänge, so dass sich keine Leiterplatten mehr im Bestückauto-
maten befinden.
Überprüfen Sie, ob sich die Z-Achsen sämtlicher Bestückköpfe in ihrer oberen Endstellung
befinden.
Überprüfen Sie, ob sich an den Bestückköpfen noch Bauelemente befinden und entfernen
Sie diese gegebenenfalls.
Beenden Sie die Stationsrechner-Software über die Ansicht
Einstellungen --> Maschineneinstellungen --> Maschine herunterfahren...
Wenn der Rechner herunter gefahren ist, schalten Sie die Station am Hauptschalter aus.
VORSICHT
Beachten Sie vor dem Abschalten der Station unbedingt die nachfolgend beschrie-
bene Vorgehensweise.
Betriebsanleitung SIPLACE CA4 V2 5 Aufgaben am Bestückautomat
Ab Softwareversion 713.0 Ausgabe 12/2019 5.5 Die Bedienoberfläche
203
5.5 Die Bedienoberfläche
Die Bedienoberfläche ist in die nachfolgend beschriebenen Bereiche aufgeteilt.
5

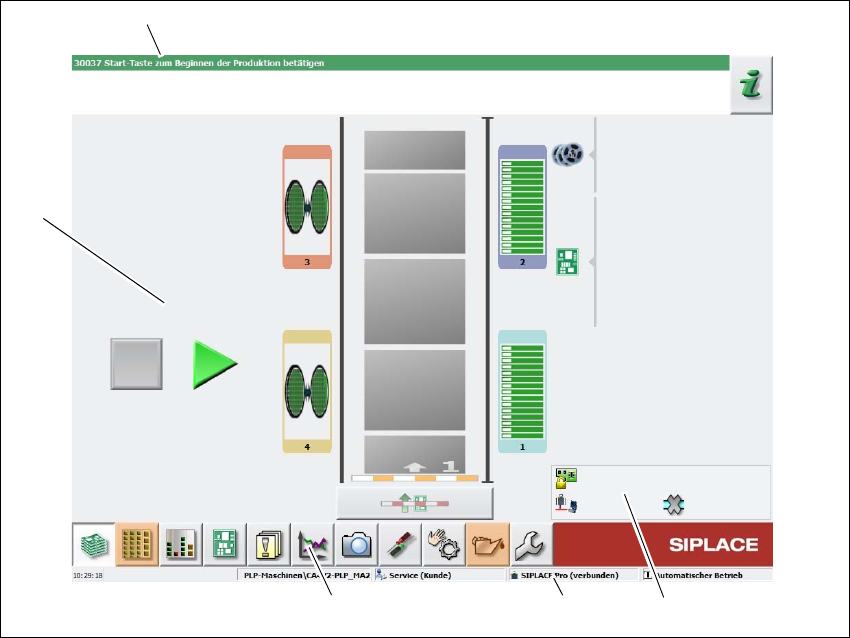

Abb. 5.5 - 1 Komponenten der Bedienoberfläche in der Ansicht "Produktion" (Beispiel)
Legende
(1) Statusfeld (Status- und Fehleranzeige)
(2) Bearbeitungsbereich / Anzeigebereich
(3) Symbolleiste
(4) Infozeile
(5) Anzeige von geänderten Konfigurationen und zusätzlichen Optionen, z.B. Barcode-Betrieb
(1)
(2)
(3)
(4)
(5)
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE CA4 V2
5.5 Die Bedienoberfläche Ab Softwareversion 713.0 Ausgabe 12/2019
204
5.5.1 Statusfeld
Im Statusfeld wird der aktuelle Maschinenzustand, der zuletzt aufgetretene Fehler und die durch-
zuführende Aktion angezeigt.
Auf der rechten Seite des Statusfeldes werden je nach Zustand folgende Symbole angezeigt:
(Grün) Startet die kontextsensitive Online Hilfe zur aktuellen Ansicht. Alle Bedienelemente der An-
sicht werden kurz erläutert.
(Rot) Startet das Hilfesystem, das mögliche Ursachen für den aktuellen Fehler und Behebungs-
maßnahmen aufzeigt (siehe Abschnitt 5.6.2
, Seite 212).
Öffnet ein Dialogfenster, in dem die Quelle des Fehlers, der Fehlermeldungstext und das Datum
mit Uhrzeit beim Auftreten des Fehlers angezeigt wird (siehe Abschnitt 5.6.3
, Seite 213). Von hier
aus kann ebenfalls die Hilfe zum aktuellen Fehler aufgerufen werden.
Öffnet die Detailansicht für den aktuellen Fehler. In dieser Ansicht können Fehlerbehebungsmaß-
nahmen direkt aufgerufen werden (wird nur bei bestimmten Fehlermeldungen angezeigt).
Löscht den aktuell angezeigten Fehler aus dem Statusfeld.
5.5.2 Anzeige- und Bearbeitungsbereich
In diesem Bereich werden die Schaltflächen zum Einstellen/Auslösen von Funktionen, allgemeine
Informationen zur Leiterplatte, Rüstung, Los und sonstige Hinweise angezeigt.
Durch animierte und verschiedenfarbig gekennzeichnete Objekte werden Vorgänge oder Zu-
stände (z. B. Bearbeiten, Stellplatz leer usw.) angezeigt.
In der Ansicht "Produktion" (Grundansicht) werden bestimmte Betriebszustände (Bearbeiten,
Fehler usw.) signalisiert.
Bearbeiten anhalten. Der aktuelle Bestückvorgang wird angehalten.
Bearbeiten fortsetzen. Die Bestückung der Leiterplatten wird gestartet bzw. fortgeführt.
Fortschritt
Der Fortschritt bei der Bestückung wird für jede Leiterplatte in der Diagrammansicht angezeigt.
