1.2.2.2 Wafer Level Fan Out
Wafer Level Fan Out wird für kleinere Werkstückträger mit verschiedenen Dicken verwendet.
Das dabei verwendete Vakuum Tooling kann temperiert werden.Für den Wafer Level Fan Out
Prozess steht der Tankstellenmodus bereit.
Im Tankstellenmodus fahren zwei Werkstückträger gleichzeitig in den Bestückautomaten ein.
Der erste Werkstückträger wird in den zweiten Bestückbereich transportiert, der nachfolgende
Werkstückträger in den ersten Bestückbereich. Anschließend erfolgt ein gleichzeitiges Klemmen
der beiden Werkstückträger. Somit wird vermieden, dass Klemmvorgänge einen Genauigkeitsein-
fluss auf den jeweils anderen Werkstückträger haben. Die Bestückung der beiden Werkstückträ-
ger erfolgt parallel. Eine Voraussetzung für den Tankstellenmodus ist, dass die Rüstung im
ersten und zweiten Bestückbereich gleich sein müssen.
Betriebsanleitung SIPLACE CA4 V2 1 Einleitung
Ab Softwareversion 713.0 Ausgabe 12/2019 1.2 Bestückautomaten-Beschreibung
21
1.2.3 Seriennummer des Bestückautomaten
Die Seriennummer des Bestückautomaten befindet sich an der Innenseite des Maschinenstän-
ders an Stellplatz 1.
1

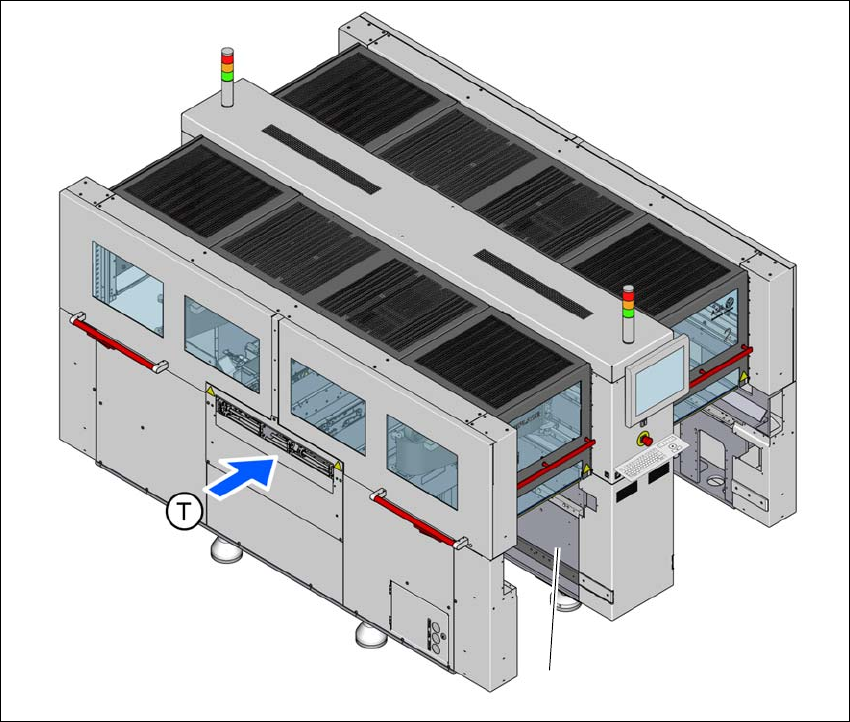

Abb. 1.2 - 3 Lage des Typenschildes mit der Seriennummer
(T) Leiterplatten-Transportrichtung
(1) Typenschild
(1)
1 Einleitung Betriebsanleitung SIPLACE CA4 V2
1.2 Bestückautomaten-Beschreibung Ab Softwareversion 713.0 Ausgabe 12/2019
22
1.2.4 EG-Konformitätserklärung
Das nachfolgend beschriebene Produkt:
1
des Herstellers
ASM Assembly Systems GmbH&Co.KG
Rupert-Mayer-Str. 44
81379 München 1
stimmt überein mit den Vorschriften und Normen der mitgelieferten EG-
Konformitätserklärung.
1.2.5 Bestimmungsgemäße Verwendung
Das Produkt darf nur für die in den Katalogen und den technischen Beschreibungen vorgesehe-
nen Einsatzfälle, d. h. zum Bestücken von SMD-Bauelementen und nur in Verbindung mit von
ASM Assembly Systems GmbH&Co.KG empfohlenen bzw. zugelassenen Fremdgeräten und -
komponenten verwendet werden. Eine andere oder darüber hinausgehende Benutzung gilt als
nicht bestimmungsgemäß.
Bei nicht bestimmungsgemäßer Verwendung übernimmt die ASM Assembly Systems
GmbH&Co.KG keine Haftung für eventuell auftretende Schäden und keine Garantie für einwand-
freies und funktionsgemäßes Arbeiten der Komponenten.
Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise in der Betriebs-
anleitung.
Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße
Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
Fabrikat
Bestückautomat
Typ SIPLACE CA4 V2
Artikel-Nr.: 519781
