5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE CA4 V2 5.6 Alarminformationen Ab Softwareversion 713.0 Ausgabe 12/2019 212 5.6.2 A larmmeldungen ohne det a illiertem Fehlerhandling Um Informa tionen zu allgemei ne…
Betriebsanleitung SIPLACE CA4 V2 5 Aufgaben am Bestückautomat
Ab Softwareversion 713.0 Ausgabe 12/2019 5.6 Alarminformationen
211
5.6 Alarminformationen
5.6.1 Alarmmeldungen mit detailliertem Fehlerhandling
Treten während der Arbeit am Bestückautomaten Alarme auf, wird die Alarmmeldung im Status-
feld der Bedienoberfläche rot angezeigt.
Die rot hervorgehobene Schaltfläche in der Symbolleiste signalisiert, dass ein Eingriff des Bedie-
ners erforderlich ist.
5
Abb. 5.6 - 1 Ansicht "Produktion" mit Alarmmeldung (Beispiel)
Legende zu Abb. 5.6 - 1
(1) Alarmnummer mit Kurzinformation zum Alarm
Klicken Sie in die rote Fläche mit der Alarmnummer mit Kurzinformation und Sie werden zu
weiteren Informationen und Aktionen geführt.
(1)
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE CA4 V2
5.6 Alarminformationen Ab Softwareversion 713.0 Ausgabe 12/2019
212
5.6.2 Alarmmeldungen ohne detailliertem Fehlerhandling
Um Informationen zu allgemeinen Alarmen anzuzeigen, wird durch Anklicken des Symbols
das Hilfesystem für den Stationsrechner gestartet. Das Hauptfenster des Hilfesystems mit den
Alarminformationen wird geöffnet. Die Informationen beziehen sich dabei auf den aktuell ange-
zeigten Alarm, von dem die Hilfe gestartet wurde.
Wenn ein Alarm behoben wurde und die Behebung automatisch vom Bestückautomaten festge-
stellt wird, wird der Alarm automatisch im Statusfeld gelöscht.
Wird die Behebung nicht automatisch erkannt, kann der Alarm manuell aus dem Statusfeld ge-
löscht werden.
Klicken Sie dazu auf das Symbol Die Alarmmeldung wird nicht mehr im Statusfeld an-
gezeigt.
Betriebsanleitung SIPLACE CA4 V2 5 Aufgaben am Bestückautomat
Ab Softwareversion 713.0 Ausgabe 12/2019 5.6 Alarminformationen
213
5.6.3 Informationen zum ausgewählten Alarm anzeigen
Klicken Sie in der Symbolleiste auf die Schaltfläche (1).
Es werden alle aufgetretenen Alarmen aufgelistet.
Klicken Sie auf die Schaltfläche "Aufzeichnung der Meldungen anzeigen" (2).
Klicken Sie durch den Menübaum der Alarmliste (3), um detaillierte Alarmmeldungen zu öff-
nen.
. 5

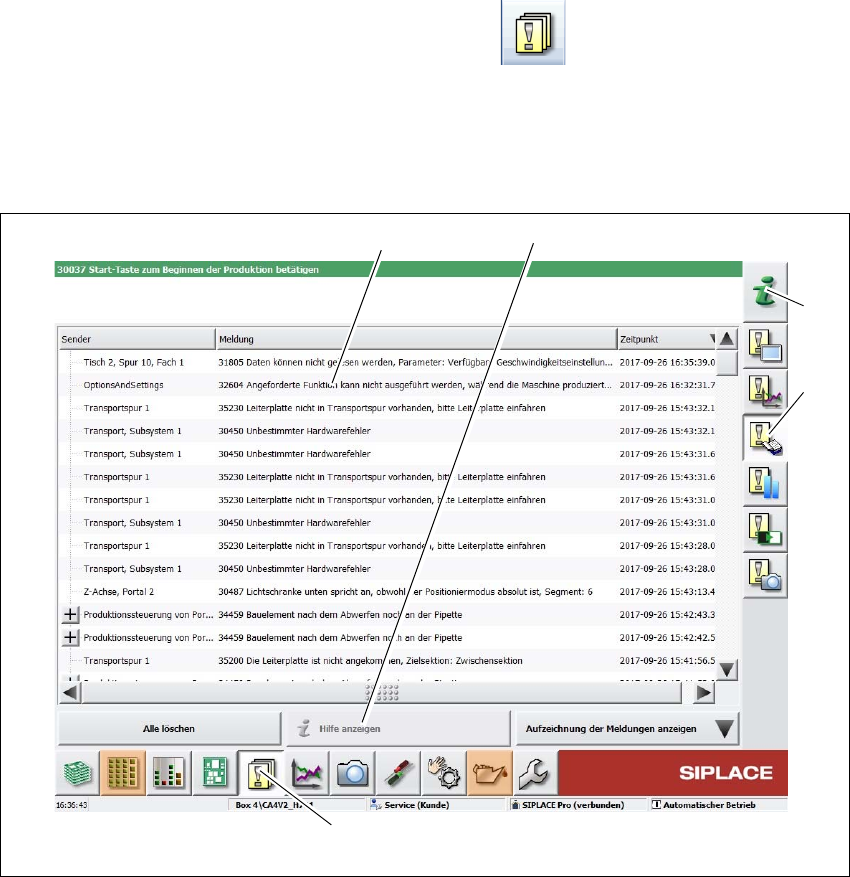

Abb. 5.6 - 2 Beispiel: Alarmliste (Beispiel)
Wählen Sie in der Alarmliste die Alarmanzeige aus, über die Sie Informationen erhalten
möchten.
Klicken Sie auf die Schaltfläche "Hilfe anzeigen" (4), um die Informationen anzuzeigen.
Alarminformationen zu einem anderen Alarm können über den Index des Hilfesystems (5) mit An-
gabe der Alarmnummer gesucht und angezeigt werden.
(5)
(2)
(3)
(4)
(1)
