Betriebsanleitung SIPLACE CA4 V2 5 Aufgaben am Bestückautomat Ab Softwareversion 713.0 Ausgabe 12/2019 5.7 Meldeleuchten mit Hupe 219 5.7.2 Benutzerdefinierte Konf iguration der Meldeleuchte  Klicken Sie in der Symbolle…

100%1 / 324
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE CA4 V2
5.7 Meldeleuchten mit Hupe Ab Softwareversion 713.0 Ausgabe 12/2019
218
5.7.1.3 Konfiguration der zweifarbigen Meldeleuchte und Hupe (Optional)

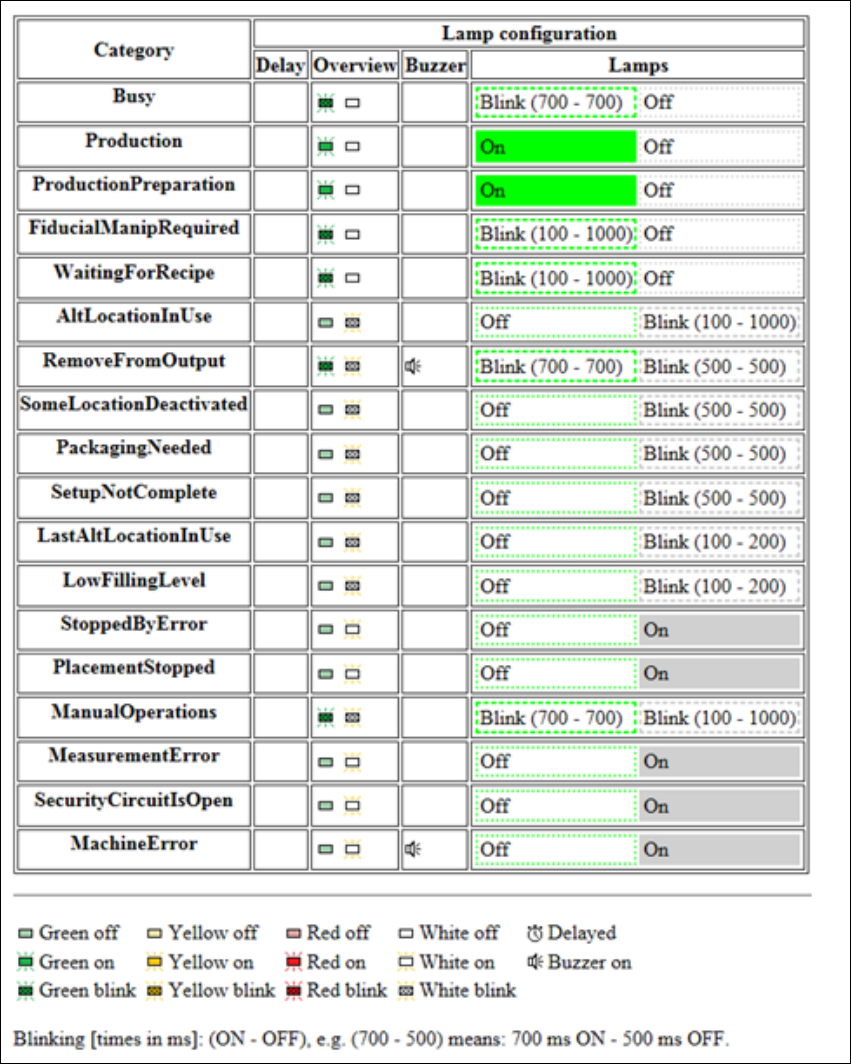

Abb. 5.7 - 3 Konfiguration der zweifarbigen Meldeleuchte und Hupe
5
Betriebsanleitung SIPLACE CA4 V2 5 Aufgaben am Bestückautomat
Ab Softwareversion 713.0 Ausgabe 12/2019 5.7 Meldeleuchten mit Hupe
219
5.7.2 Benutzerdefinierte Konfiguration der Meldeleuchte
Klicken Sie in der Symbolleiste der Stationssoftware auf "Einstellungen" .
Klicken Sie "Benutzer" .
Klicken Sie unter Benutzerdefinierte Konfiguration der Meldeleuchte die Schaltfläche
Konfigurieren...
– Das Tool Lamp Configuration wird gestartet.

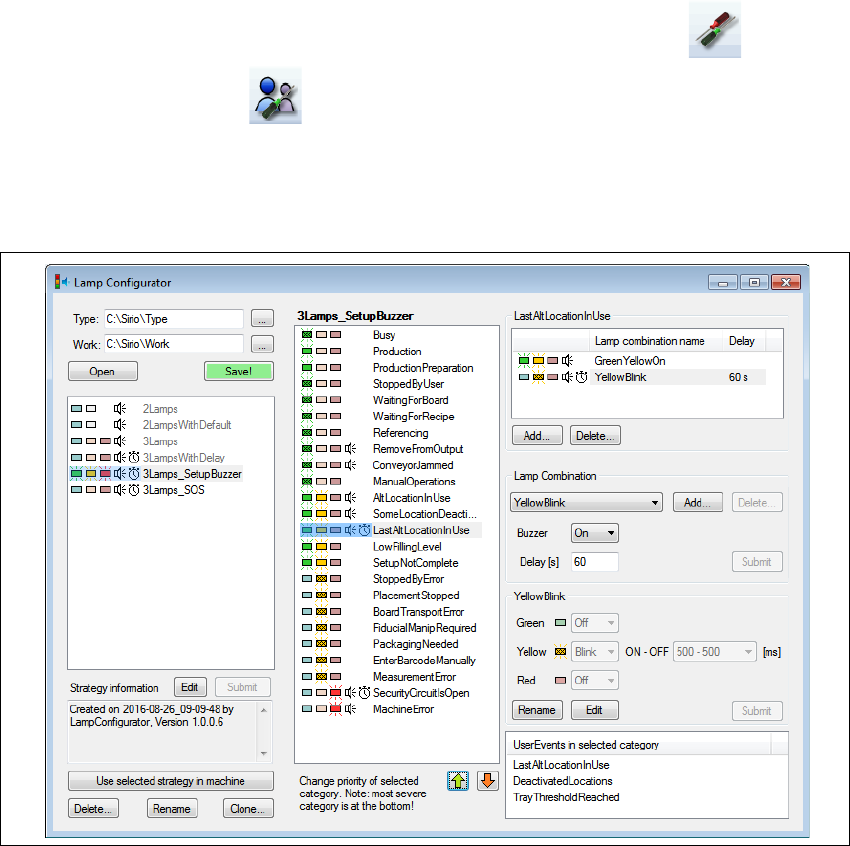

Abb. 5.7 - 4 Lamp Configuration Tool
Mit diesem Tool können Sie die Einstellungen der Meldeleuchten für Ihren Anwendungsfall anpas-
sen. Sowohl Lampen- als auch Buzzer-Signale können damit individuell eingerichtet werden.
Starten Sie den Bestückautomaten nach der Anpassung neu, damit die geänderte Konfigu-
ration wirksam wird.
Sollen die Einstellungen nicht nur am aktuellen Bestückautomaten verwendet werden, müssen
Sie die Konfiguration über das Programmiersystem verteilen
Klicken Sie unter Benutzerdefinierte Konfiguration der Meldeleuchte die Schaltfläche
Verteilen...
Die an diesem Bestückautomaten gültigen Einstellungen der Meldeleuchten werden an das Pro-
grammiersystem geschickt und von dort an alle Bestückautomaten in dieser Linie übertragen. Bei
allen Bestückautomaten mit der gleichen Meldeleuchten-Konfiguration sind diese Einstellungen
dann gültig.
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE CA4 V2
5.8 Schicht wechseln Ab Softwareversion 713.0 Ausgabe 12/2019
220
5.8 Schicht wechseln
5.8.1 Tätigkeiten zum Schichtwechsel
Spleißen Sie die Gurte rechtzeitig. Nach einem Schichtwechsel müssen dann die Zuführmo-
dule nicht sofort nachgefüllt werden. Dies minimiert erhöhte Stillstandszeiten.
Geben Sie wichtige Informationen bei Schichtwechsel an den nächsten Bediener weiter.
Dazu gehören beispielsweise Änderungen am Bestückprogramm. Gehen Sie hierzu auch die
Liste der in Abschnitt 5
, Seite 193 beschriebenen Arbeitsschritte durch.
Führen Sie eine Kontrolle der Rüstung durch.
Überprüfen Sie dabei, ob die Zuführmodule mit den richtigen Bauelementen bestückt sind,
sich am richtigen Stellplatz auf dem BE-Wagen befinden und die Transportschrittweite richtig
eingestellt ist.
Reinigen Sie folgende Baugruppen der Linie:
Entleeren Sie den Abwurfbehälter des Bestückautomaten und saugen Sie das Umfeld um
den Abwurfbehälter vorsichtig ab.
Entleeren Sie den Abwurfbehälter des SWS und saugen Sie das Umfeld um den Abwurfbe-
hälter vorsichtig ab.
Saugen Sie vorsichtig den Pipettenwechsler, die Zuführmodule und den BE-Wagen ab.
Leeren Sie die Gurtabfallbehälter. Beachten Sie dazu den Sicherheitshinweis in Abschnitt
5.8.2
, Seite 221.
