Betriebsanleitung SIPLACE CA4 V2 5 Aufgaben am Bestückautomat Ab Softwareversion 713.0 Ausgabe 12/2019 5.11 Anzeigen am Zuführmodul beachten 237 5.1 1 Anzeigen am Zuführmodul beachten 5 Abb. 5.1 1 - 1 SIPLACE SmartFeeder…
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE CA4 V2
5.10 Zuführmodule rüsten Ab Softwareversion 713.0 Ausgabe 12/2019
236
Ziehen Sie die Deckfolie seitlich am Abholfenster entlang nach vorne und unter dem Abhol-
fenster heraus.
Schlagen Sie die Deckfolie zurück, bis sie an der Abzugskante (Pos. 3 in Abb. 5.10 - 5, Seite
235
) anliegt.
5
Klappen Sie den Hebel (Pos. 5 in Abb. 5.10 - 5, Seite 235) zurück, um das Abholfenster ab-
zusenken.
Führen Sie die Deckfolie über die Deckfolienschwinge (Pos. 2 in Abb. 5.10 - 7) weiter bis zu
den Folienstopfrädern (Pos. 1 in Abb. 5.10 - 7
).
5

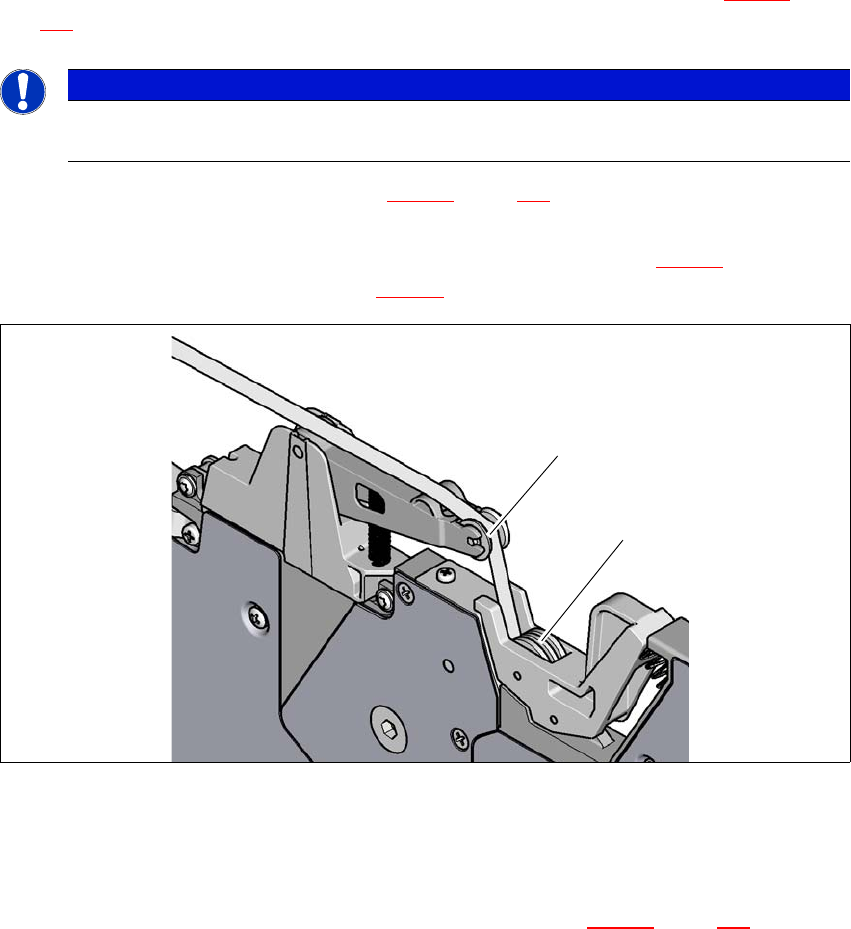

Abb. 5.10 - 7 Deckfolie zu den Deckfolienstopfrädern führen
(1) Deckfolienstopfräder
(2) Deckfolie
5
Drücken Sie am Bedienfeld den Taster FOLIE (Pos. 3 in Abb. 5.10 - 6, Seite 235) solange,
bis die Deckfolie gespannt ist. Die Deckfolienschwinge neigt sich nach unten und stoppt den
Antriebsmotor.
Schneiden Sie den Gurt am Frontende des Zuführmoduls bündig ab.
5.10.5 Bauelemente am SIPLACE SmartFeeder rüsten
Das Bedienen und Rüsten ist im Job Guides der SIPLACE SmartFeeder X/Xi beschrieben.
HINWEIS
Senken Sie das Abholfenster erst ab, wenn die Deckfolie an der Abzugskante an-
liegt.
(1)
(2)
Betriebsanleitung SIPLACE CA4 V2 5 Aufgaben am Bestückautomat
Ab Softwareversion 713.0 Ausgabe 12/2019 5.11 Anzeigen am Zuführmodul beachten
237
5.11 Anzeigen am Zuführmodul beachten
5
Abb. 5.11 - 1 SIPLACE SmartFeeder X
(1) Bedienfeld - LED Anzeige
(2) Statusanzeige
(2)
(1)
5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE CA4 V2
5.11 Anzeigen am Zuführmodul beachten Ab Softwareversion 713.0 Ausgabe 12/2019
238
5.11.1 Bedienfeld - LED Anzeige
Die SIPLACE SmartFeeder haben zur Signalisierung der Betriebszustände ein Bedienfeld mit
LED Anzeigen für jede Spur.
5
Abb. 5.11 - 2 Taster, LED und Statusanzeigen: Beispiel am SIPLACE SmartFeeder 2x8 mm
(1) Taste Set
(2) Taste Folie
(3) Taste Rückwärts
(4) Taste Vorwärts
(5) Taste Spurwechsel zwischen Rechts und Links
(6) LED L linke Spur aktiv
(7) LED 1 mm Schrittweite linke Spur
(8) LED 2 mm Schrittweite linke Spur
(9) LED 4 mm Schrittweite linke Spur
(10) LED 8 mm Schrittweite linke Spur
(11) LED R rechte Spur aktiv
(12) LED 1 mm Schrittweite rechte Spur
(13) LED 2 mm Schrittweite rechte Spur
(14) LED 4 mm Schrittweite rechte Spur
(15) LED 8 mm Schrittweite rechte Spur
(8)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
