5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE CA4 V2 5.15 BE-Wagen an- bzw. abdocken Ab Softwareversion 713.0 Ausgabe 12/2019 246 5 Abb. 5.15 - 2 BE-Wagen - Griffe zum Schieben nach oben schwenken  Ziehen Sie d…

Betriebsanleitung SIPLACE CA4 V2 5 Aufgaben am Bestückautomat

Ab Softwareversion 713.0 Ausgabe 12/2019 5.15 BE-Wagen an- bzw. abdocken

245

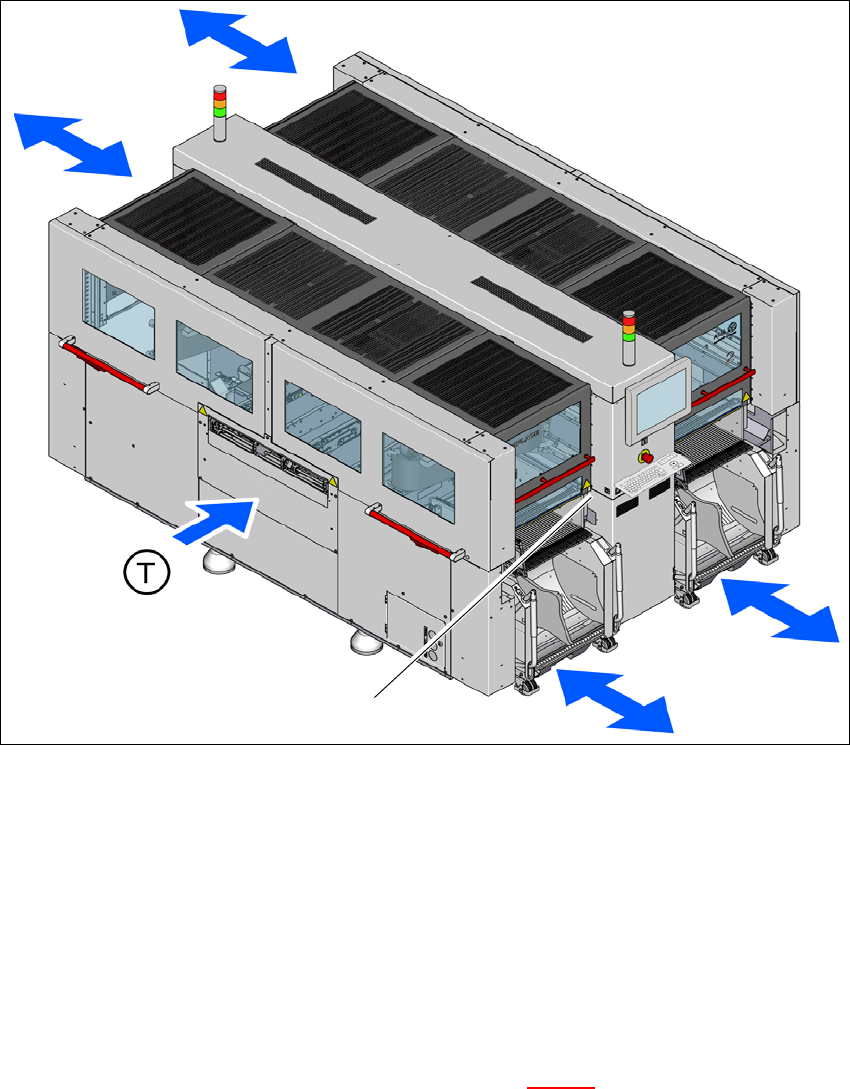

Abb. 5.15 - 1 Sicherheitshinweise zum An- und Abdocken der BE-Wagens

Das Andocken des BE-Wagens ist nur bei geschlossenen Schutzhauben möglich.

(1) Taster zum An- und Abdocken des BE-Wagens, Stellplatz 1

(T) Leiterplattentransportrichtung

5.15.2 BE-Wagen abdocken



Drücken Sie den der Taster am jeweiligen Stellplatz des Bestückautomaten so lange, bis der

BE-Wagen abgedockt ist.

 Schwenken Sie beide Griffe nach oben (Pos. 1 in Abb. 5.15 - 2).

(1)

5 Aufgaben am Bestückautomat Betriebsanleitung SIPLACE CA4 V2

5.15 BE-Wagen an- bzw. abdocken Ab Softwareversion 713.0 Ausgabe 12/2019

246

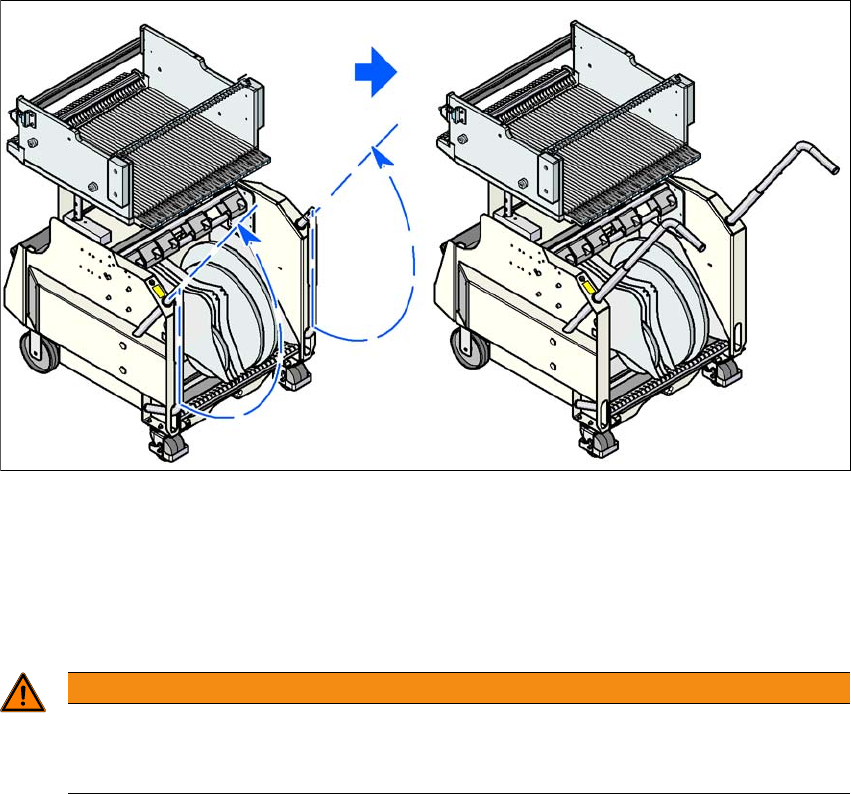

Abb. 5.15 - 2 BE-Wagen - Griffe zum Schieben nach oben schwenken

 Ziehen Sie den BE-Wagen beidhändig an den Griffen aus dem Bestückautomaten.

5.15.3 Sicherheitshinweise zum Bewegen des BE-Wagens

 Fassen Sie den BE-Wagen immer mit beiden Händen an den Griffen, wenn Sie ihn verfahren

wollen.

 Beachten Sie, dass ein mit Zuführmodulen voll bestückter BE-Wagen ab ca. 20° Neigung

seitlich oder nach vorne kippen kann.

 Achten Sie darauf, dass die Fläche, auf der Sie den Wagen bewegen, auf jeden Fall eine we-

sentlich geringere Neigung hat.

 Achten Sie darauf, nicht mit Hindernissen zu kollidieren. Bei entsprechender Geschwindigkeit

könnte der Wagen nach vorne kippen.

WARNUNG

Unfallvermeidung!

Zur Vermeidung von Unfällen halten Sie sich unbedingt an nachstehende Regeln, wenn

Sie den BE-Wagen bewegen.

Betriebsanleitung SIPLACE CA4 V2 5 Aufgaben am Bestückautomat

Ab Softwareversion 713.0 Ausgabe 12/2019 5.15 BE-Wagen an- bzw. abdocken

247

5.15.4 BE-Wagen andocken

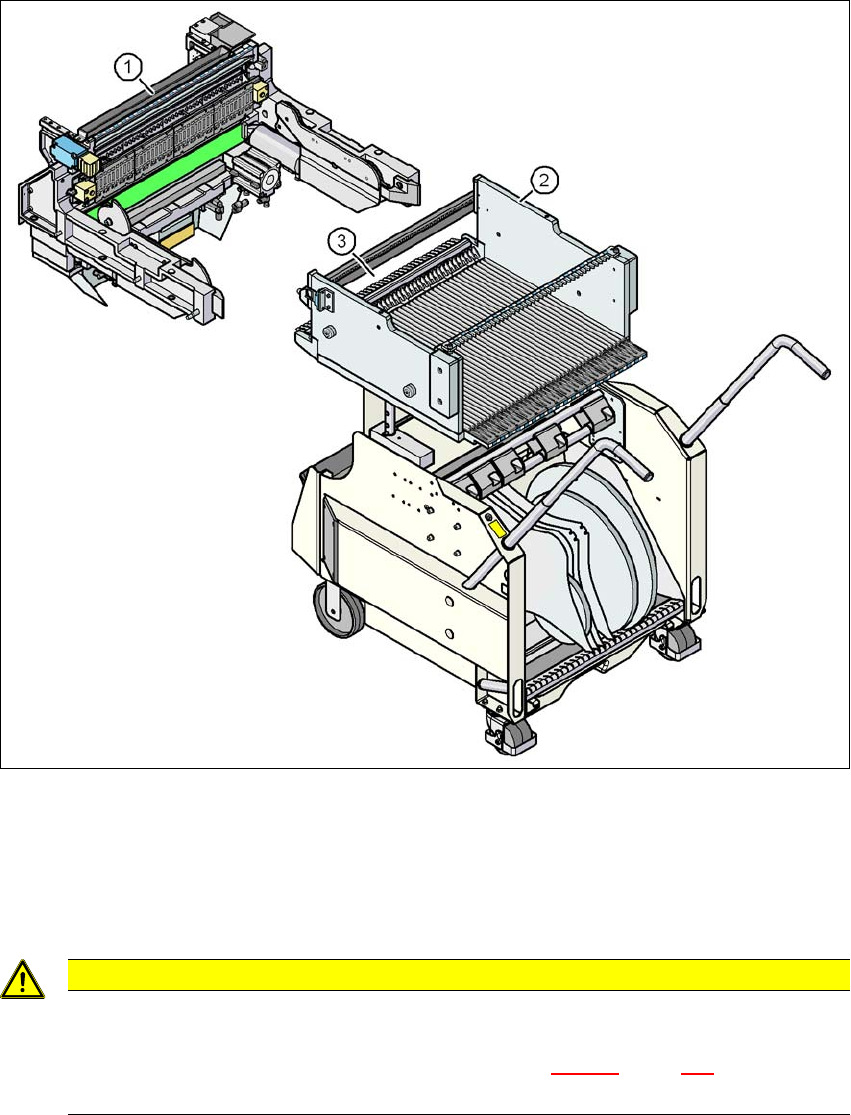

Abb. 5.15 - 3 BE-Wagen und BE-Wagen-Einzug, SIPLACE CA4 V2

(1) BE-Wagen-Einzugsvorrichtung, SIPLACE CA4 V2

(2) BE-Wagen, SIPLACE CA4 V2

(3) Verriegelungsklinken

VORSICHT

Einschieben des BE-Wagens!

 Achten Sie beim Einschieben des BE-Wagens in den Bestückautomaten darauf,

dass sie mit Verriegelungsklinken (Pos. 3 in Abb. 5.15 - 3

, Seite 247) nicht gegen

Hindernisse stoßen.
