Betriebsanleitung SIPLACE CA4 V2 6 BE-Handling
Ab Softwareversion 713.0 Ausgabe 12/2019 6.1 SIPLACE Gurtzuführmodule für SIPLACE CA4 V2
253
6.1.1.3 Design der SIPLACE SmartFeeder X
Die folgende Abbildung zeigen das Design der SIPLACE SmartFeeder X.
6
Abb. 6.1 - 1 SIPLACE SmartFeeder X
(1) Eintrittsöffnung zum Gurtleitkanal mit Gurtfeder
(2) Klappe zum Deckfolienbehälter
(3) Entnahmegriff, eingerastet
(4) Statusanzeige
(5) Bedienfeld - LED Anzeige
(6) Folienschwinge
(7) Austrittsöffnung des Gurtleitkanals
(8) Vordere Gleitführung
(9) Hintere Gleitführung
(1)
(2)
(3)
(4)
(5)
(6)
(8)
(9)
(7)
6 BE-Handling Betriebsanleitung SIPLACE CA4 V2
6.1 SIPLACE Gurtzuführmodule für SIPLACE CA4 V2 Ab Softwareversion 713.0 Ausgabe 12/2019
254
6.1.1.4 Design der SIPLACE SmartFeeder Xi
6
Die folgende Abbildung zeigen das Design der SIPLACE SmartFeeder Xi am Beispiel des SIP-
LACE SmartFeeder 2 x 8 mm Xi. Die SIPLACE SmartFeeder Xi erkennt man an der schräg gerif-
felten Oberfläche am Entnahmegriff.
6

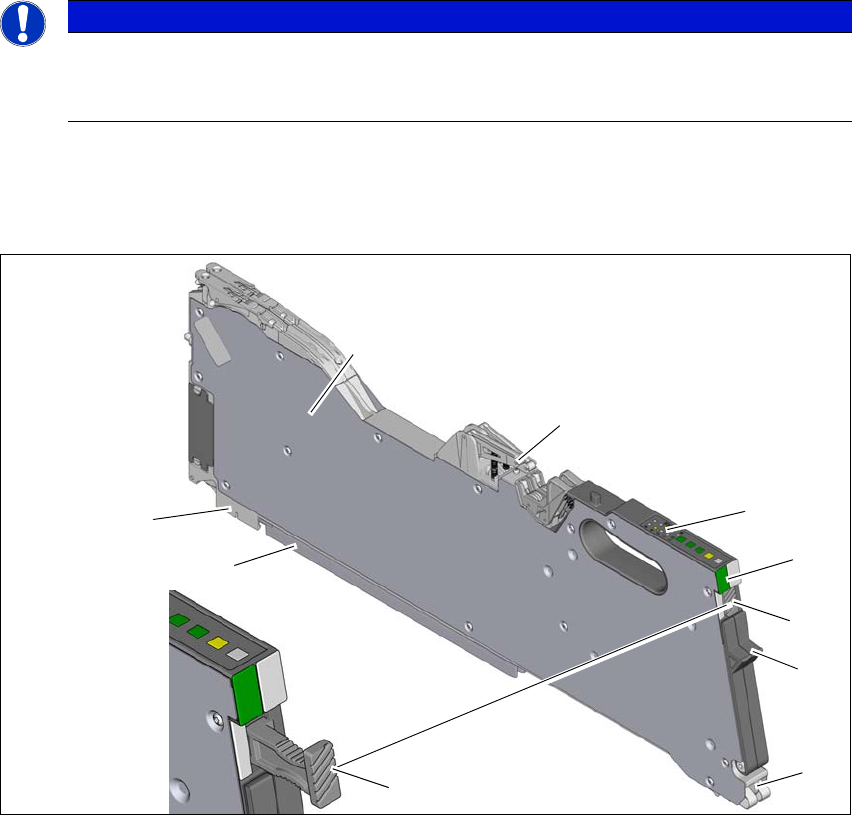

Abb. 6.1 - 2 SIPLACE SmartFeeder 2 x 8 mm Xi
(1) Eintrittsöffnung zum Gurtleitkanal mit Gurtfeder
(2) Klappe zum Deckfolienbehälter
(3) Entnahmegriff, eingerastet (geriffelte Oberfläche)
(4) Statusanzeige
(5) Bedienfeld - LED Anzeige
(6) Folienschwinge
(7) Austrittsöffnung des Gurtleitkanals
(8) Vordere Gleitführung
(9) Hintere Gleitführung
HINWEIS
Maximale Geschwindigkeit mit SIPLACE SmartFeeder Xi.
Der SpeedStar C&P20 P / C&P20 P2 erreicht nur mit den SIPLACE SmartFeeder Xi die
maximale Geschwindigkeit.
(1)
(2)
(3)
(4)
(5)
(6)
(8)
(9)
(7)
(3)
Betriebsanleitung SIPLACE CA4 V2 6 BE-Handling
Ab Softwareversion 713.0 Ausgabe 12/2019 6.1 SIPLACE Gurtzuführmodule für SIPLACE CA4 V2
255
6.1.1.5 Technische Daten der SIPLACE Gurtzuführmodule
Generell haben die SIPLACE Gurtzuführmodule eine Länge von ca. 587 mm und eine Höhe von
ca. 200 mm. Die technischen Daten sind in der folgenden Tabelle aufgeführt.
Die maximale Höhe der Störkanten über der Oberkante der Gurttasche ist ≤ 3 mm. Da die SIP-
LACE Gurtzuführmodule keine eventuell hochstehenden Klappen aufweisen und zudem noch
fest am BE-Tisch verankert sind, ist die Kopfcrashgefahr auf ein Minimum reduziert.
Gurtzuführmodul L x H
[mm]
Breite
[mm]
Stellplatz-
Belegung
Transport-
schrittweite
[mm]
Max. Gurt-
höhe
[mm]
*a
SIPLACE SmartFeeder 4 mm Xi 587x200 10,8 1 1 1,1
mit Spleißsensor
SIPLACE SmartFeeder 8 mm X 587x200 10,8 1 1/2/4/8 3,5
mit Spleißsensor
SIPLACE SmartFeeder 8 mm Xi 587x200 10,8 1 1/2/4/8 3,5
mit Spleißsensor
SIPLACE SmartFeeder 2x8 mm Xi 587x200 22,6 2 1/2/4/8 3,5
mit Spleißsensor
SIPLACE SmartFeeder 12 mm X 587x200 22,6 24 - 16
*b
6,5
mit Spleißsensor
SIPLACE SmartFeeder 16 mm X 587x200 22,6 2 4 - 20
*b
25
mit Spleißsensor
SIPLACE SmartFeeder 24 mm X
587x200 34,4 3 4 - 32
*b
25
mit Spleißsensor
SIPLACE SmartFeeder 32 mm Xx
587x200 46,2 4 4 - 40
*b
25
mit Spleißsensor
SIPLACE SmartFeeder 44 mm X
587x200 58,0 5 4 - 52
*b
25
mit Spleißsensor
SIPLACE SmartFeeder 56 mm X
587x200 69,8 64 - 64
*b
25
mit Spleißsensor
SIPLACE SmartFeeder 72 mm X
587x200 81,6 7 4 - 80
*b
25
mit Spleißsensor
SIPLACE SmartFeeder 88 mm X
587x200 105,2 9 4 - 96
*b
25
mit Spleißsensor
SIPLACE SmartFeeder 104 mm X
587x200 128,9 11 4 - 96
*b
25
mit Spleißsensor
Gurtrollen 178 bis max. 483 mm Durchmesser (7“ - 19“)
Wechselzeit ≤ 8 s
*)a Bei 8 mm - Papiergurten darf die Papierdicke maximal 1,6 mm betragen. Die Länge einer Bauelemente-Tasche
in Gurttransportrichtung darf max. 51 mm betragen.
*)b in 4 mm Schritten
