Betriebsanleitung SIPLACE CA4 V2 6 BE-Handling
Ab Softwareversion 713.0 Ausgabe 12/2019 6.1 SIPLACE Gurtzuführmodule für SIPLACE CA4 V2
263
6.1.5 SIPLACE PowerConnector X
Artikel-Nr. 00141420-xx SIPLACE PowerConnector X
6

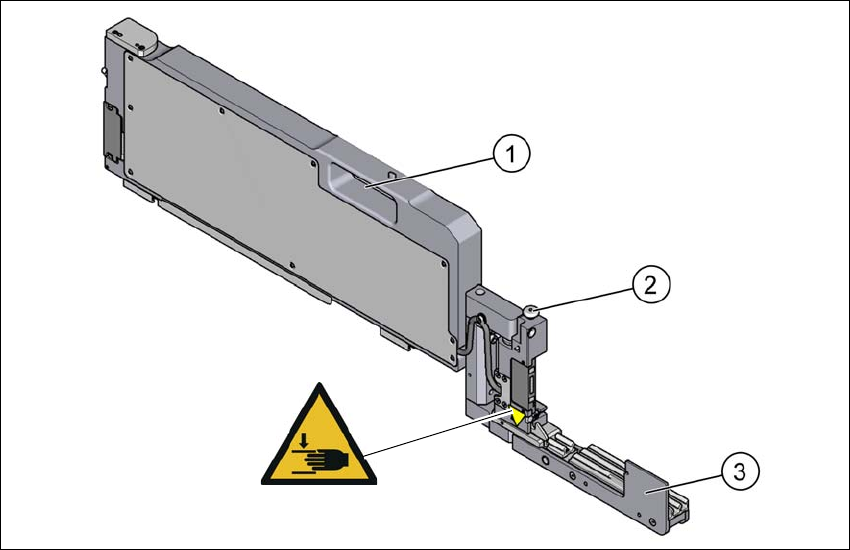

Abb. 6.1 - 8 SIPLACE PowerConnector X
(1) Griff
(2) Entriegelungsknopf für Ausleger und Förderer
(3) Ausleger (in Arbeitsposition)
Pos. W 024, Artikel-Nr. 03155346-01
6.1.5.1 Beschreibung
Mit Hilfe des SIPLACE PowerConnector X können Fehlerbehebungen an SIPLACE X-Zuführmo-
dule in der Maschine durchgeführt werden, ohne dass die Produktion gestoppt werden muss.
Die detaillierte Beschreibung sehen Sie in der Bedienungsanleitung
SIPLACE PowerConnector X, [Art.Nr. 00198772-01-xx.]
W 024
6 BE-Handling Betriebsanleitung SIPLACE CA4 V2
6.1 SIPLACE Gurtzuführmodule für SIPLACE CA4 V2 Ab Softwareversion 713.0 Ausgabe 12/2019
264
6.1.5.2 Sicherheitshinweise
6.1.5.3 Technische Daten
6
6
6
6
Warnung vor Handverletzungen
Beim Einklappen des Ausleger in die Parkposition besteht Verlet-
zungsgefahr der Hände.
Bringen Sie Beim Einklappen des Ausleger Ihre Hand nicht zwi-
schen den Ausleger und dem
S
IPLACE PowerConnector X.
Länge 648,4 mm (eingeklappt)
866,9 mm (ausgeklappt)
Breite 34,4 mm
Höhe 188,4 mm
Belegte Stellplätze 3
Gewicht 3,2 kg
Betriebsanleitung SIPLACE CA4 V2 6 BE-Handling
Ab Softwareversion 713.0 Ausgabe 12/2019 6.1 SIPLACE Gurtzuführmodule für SIPLACE CA4 V2
265
6.1.6 Halterung für Flächenmagazine für den BE-Wagen
Artikel-Nr. 00141285-xx Halterung für Flächenmagazine X-Serie
6

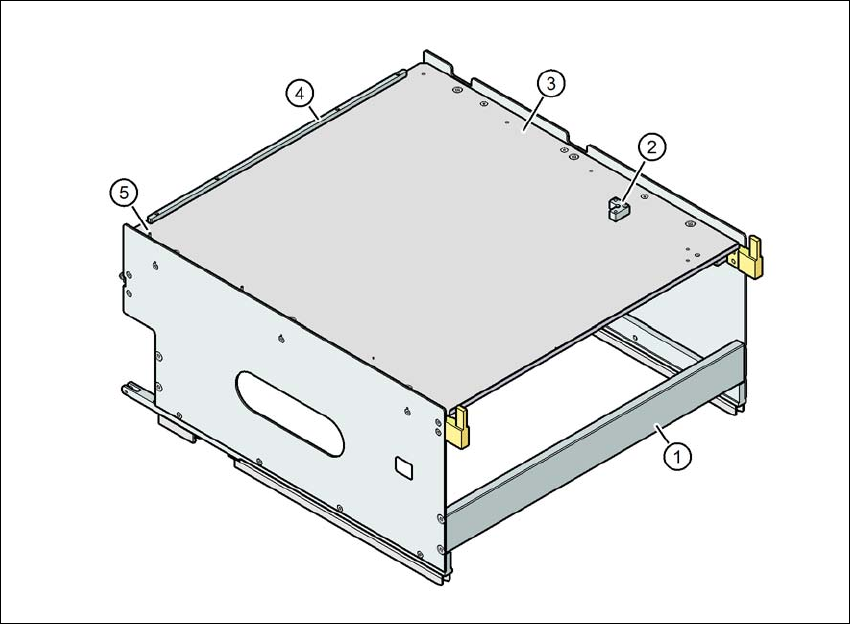

Abb. 6.1 - 9 Halterung für Flächenmagazine
(1) Halterung für Flächenmagazine
(2) Haltewinkel für 2. JEDEC-Flächenmagazin
(3) Flächenmagazinträger
(4) Anschlagleisten für das JEDEC-Flächenmagazin
(5) Passstift - Nullpunkt des JEDEC-Flächenmagazin
6
Einzeln aufgelegte JEDEC-Flächenmagazine oder Waffle Pack Magazine lassen sich mit Magne-
ten auf dem Flächenmagazinträger fixieren. Werden zwei JEDEC-Flächenmagazine aufgelegt,
müssen Sie diese mit Verriegelungs- und Halteleisten fixieren, wie sie bei den Flächenmagazin-
trägern des MTC verwendet werden.
Teile: Artikel-Nr.:
Magnet 00316593-xx
Verriegelungs- und Halteleiste für JEDEC-Magazine 00372615-xx
