Betriebsanleitung SIPLACE CA4 V2 6 BE-Handling Ab Softwareversion 713.0 Ausgabe 12/2019 6.1 SIPLACE Gur tzuführmodule für SIPLACE CA4 V2 267 6 6 Abb. 6.1 - 10 Halterung für Flächenmagazine am BE-Wagen einsetzen WARNUNG B…
6 BE-Handling Betriebsanleitung SIPLACE CA4 V2
6.1 SIPLACE Gurtzuführmodule für SIPLACE CA4 V2 Ab Softwareversion 713.0 Ausgabe 12/2019
266
6.1.6.1 Technische Daten
6
6.1.6.2 Anzahl der Flächenmagazine pro Stellplatz und Bestückautomat
6.1.6.3 Flächenmagazinhalter am BE-Wagen einsetzen
Setzen Sie die beiden vorderen Gleitführungen (Pos. 1 in Abb. 6.1 - 10, Seite 267) der Hal-
terung auf die Einführhilfe (Pos. 6 in Abb. 6.1 - 10, Seite 267).
Schieben Sie die Halterung entlang den Führungsprofilen (Pos. 7 in Abb. 6.1 - 10, Seite 267)
nach vorne. Die Halterung gleitet mit den vorderen (Pos. 1) und hinteren Gleitführungen
(Pos. 2 in Abb. 6.1 - 10, Seite 267) auf den Führungsprofilen.
Schieben Sie die Halterung weiter, bis die beiden Zentrierstifte "vorne" (Pos. 4 in Abb. 6.1 -
10, Seite 267) in den Zentrierbohrungen (Pos. 10 in Abb. 6.1 - 10, Seite 267) verschwinden.
Achten Sie dabei auf die beiden Zentrierstifte "hinten" (Pos. 3 in Abb. 6.1 - 10, Seite 267) der
Halterung. Sie müssen problemlos in die Aussparungen (Pos. 8 in Abb. 6.1 - 10, Seite 267)
der Zentrierleiste gleiten.
An der Anschlagposition der Halterung rasten die Verriegelungsklinken (Pos. 9 in Abb. 6.1 -
10, Seite 267) an den Verriegelungsrollen (Pos. 5) der Halterung ein.
Die Halterung für Flächenmagazine lässt sich über die Bedieneroberfläche ver- und entriegeln.
Ein Wechsel der Halterung während des Bestückbetriebs ist deshalb auch ohne Unterbrechung
möglich.
Abmessungen L x B x H 429 mm x 376 mm x 200 mm
Stellplatzbelegung auf dem BE-Tisch 32 Stellplätze
*a
*)a Auf den restlichen 8 Stellplätzen können X-Zuführmodule platziert werden. Bei Verwendung von Verriege-
lungs- und Halteleisten reduziert sich allerdings durch die seitlich überstehenden Fixierhebel das Stellplat-
zangebot auf 6.
Stellmöglichkeit an der SIPLACE CA4 V2 Stellplätze 2 und/oder 4
Bestückkopfspektrum CPP M
*b
*)b Nur in hoher Montageposition (CPP M_H) erlaubt.
HINWEIS
Weitere Informationen
Die maximale Bauelemente-Höhe auf der Halterung für Flächenmagazine richtet sich
nach der maximalen Bauelemente-Höhe des verwendeten Bestückkopfes. Bei Verwen-
dung von Flächenmagazinen ist darauf zu achten, dass die Bauelemente nicht über der
Abholhöhe eines Standard-Förderers liegen dürfen.
Bestückautomat Stellplatz 2 Stellplatz 4
CA4 V2 1 1
Betriebsanleitung SIPLACE CA4 V2 6 BE-Handling
Ab Softwareversion 713.0 Ausgabe 12/2019 6.1 SIPLACE Gurtzuführmodule für SIPLACE CA4 V2
267
6
6

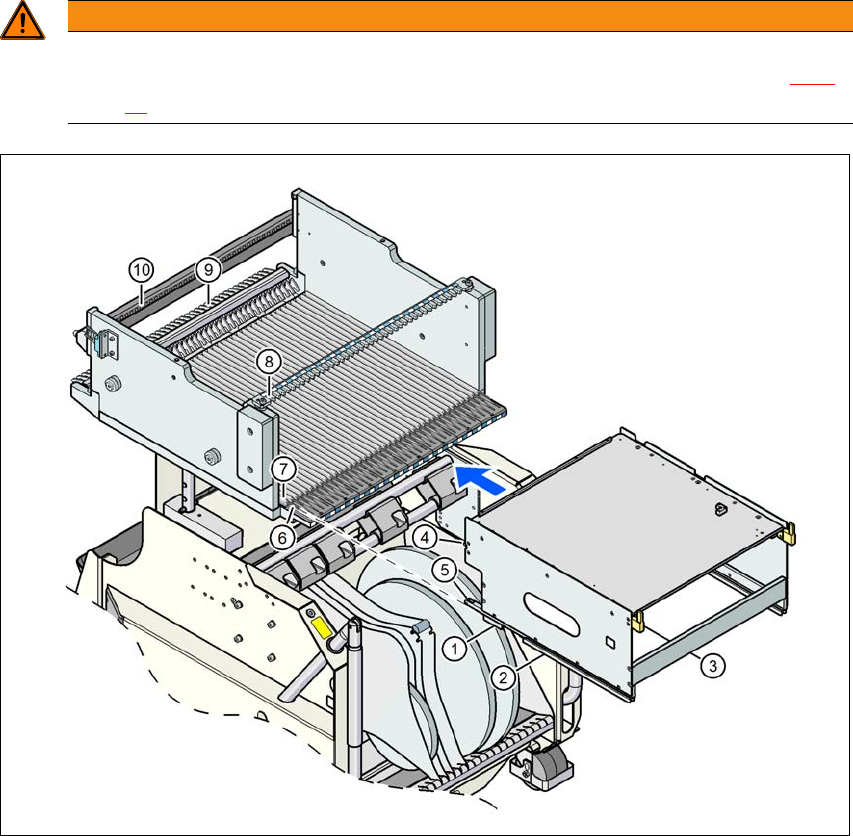

Abb. 6.1 - 10 Halterung für Flächenmagazine am BE-Wagen einsetzen
WARNUNG
Belegung von Stellplätzen!
Beachten Sie die Sicherheitshinweise zur Belegung von Stellplätzen in Abschnitt 2.6.5
,
Seite 83
.
(1) Vordere Gleitführung (6) Einführhilfe
(2) Hintere Gleitführung (7) Gleitschiene (Omega-Profil)
(3) Zentrierstift "hinten" (8) Aussparung in der Zentrierleiste zur Aufnahme
des Zentrierstifts "hinten"
(4) Zentrierstift "vorne" (9) Verriegelungsklinken
(5) Verriegelungsrolle (10) Zentrierbohrungen am BE-Tisch zur Auf-
nahme des Zentrierstifts "vorne"
6 BE-Handling Betriebsanleitung SIPLACE CA4 V2
6.2 BE-Wagen Ab Softwareversion 713.0 Ausgabe 12/2019
268
6.2 BE-Wagen
Artikel-Nr. 00119722-xx BE-Wagen SIPLACE X-Serie
An den Bestückautomaten der SIPLACE CA4 V2 können vier BE-Wagen der SIPLACE X-Serie
angedockt werden.
6

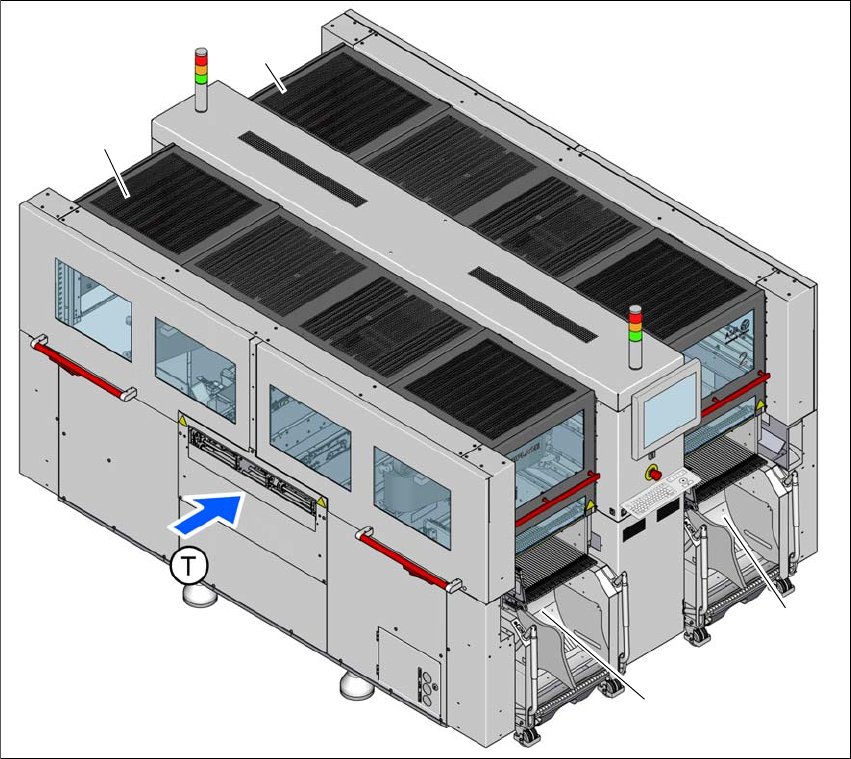

Abb. 6.2 - 1 Stellplätze der BE-Wagen
(1) Stellplatz 1
(2) Stellplatz 2
(3) Stellplatz 3
(4) Stellplatz 4
(T) Leiterplatten-Transportrichtung
Die BE-Wagen sind eigenständige Module, die an einem externen Rüstplatz mit Zuführmodulen
gerüstet werden können. Der BE-Wagenwechsel erfordert daher nur eine kurze Unterbrechung
des Produktionsprozesses.
(1)
(4)
(2)
(3)
