Betriebsanleitung SIPLACE CA4 V2 6 BE-Handling Ab Softwareversion 713.0 Ausgabe 12/2019 6.2 BE-Wagen 275 6.2.6 BE-Tisch Die Zuführmodule werden mit ihrer vorderen Gleitf ührung auf die Einführhilfe au fgelegt. Beim Ein- …
6 BE-Handling Betriebsanleitung SIPLACE CA4 V2
6.2 BE-Wagen Ab Softwareversion 713.0 Ausgabe 12/2019
274
6.2.5 Abmessungen des BE-Wagens
6

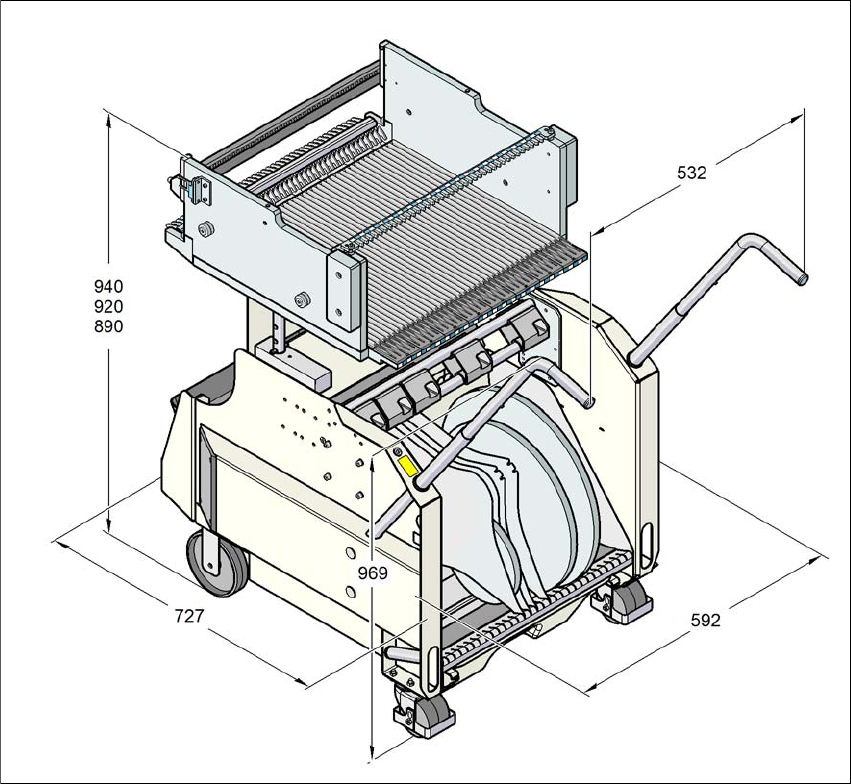

Abb. 6.2 - 5 Abmessungen des BE-Wagens, alle Maße in Millimeter
Betriebsanleitung SIPLACE CA4 V2 6 BE-Handling
Ab Softwareversion 713.0 Ausgabe 12/2019 6.2 BE-Wagen
275
6.2.6 BE-Tisch
Die Zuführmodule werden mit ihrer vorderen Gleitführung auf die Einführhilfe aufgelegt. Beim Ein-
schieben gleitet das Zuführmodul mit seinen Führungen auf dem Führungsprofil bis zur Anschlag-
leiste. Eine Zentrierbohrung an der Anschlagleiste nimmt den Zentrierstift "vorne" des X-
Zuführmoduls auf. Zugleich rastet die Verriegelungsklinke (Pos. 1 in Abb. 6.2 - 7
, Seite 276) des
BE-Tisches an der Verriegelungsrolle des Zuführmoduls ein. Der Zentrierstift "hinten" an der
Oberseite des Zuführmoduls wird von der Aussparung der Zentrierleiste aufgenommen.
6
Abb. 6.2 - 6 BE-Tisch, Ansicht Rückseite
(1) Einführhilfe
(2) Führungsprofil (Ω-Profil)
(3) Zentrierleiste zur Aufnahme des Zentrierstifts "hinten" für X-Zuführmodule
(4) Anschlagleiste
(5) Zentrierbohrungen
(6) Schaltzunge für den Sicherheitsschalter des NOT-HALT-Kreises
(7) Eingreifschutz
6 BE-Handling Betriebsanleitung SIPLACE CA4 V2
6.2 BE-Wagen Ab Softwareversion 713.0 Ausgabe 12/2019
276
6
Abb. 6.2 - 7 BE-Tisch, SIPLACE X-Serie, Ansicht Vorderseite
(1) Verriegelungsklinken
(2) Zentrierstift am BE-Tisch
(3) Druckluftkupplung
(4) Erdungsstift
(5) Zentrierbohrung am BE-Tisch
