6 BE-Handling Betriebsanleitung SIPLACE CA4 V2 6.2 BE-Wagen Ab Softwareversion 713.0 Ausgabe 12/2019 276 6 Abb. 6.2 - 7 BE-Tisch, SIPLACE X-Serie, Ansicht V orderseite (1) V erriegelungsklinken (2) Zentrierstif t am BE-T…
Betriebsanleitung SIPLACE CA4 V2 6 BE-Handling
Ab Softwareversion 713.0 Ausgabe 12/2019 6.2 BE-Wagen
275
6.2.6 BE-Tisch
Die Zuführmodule werden mit ihrer vorderen Gleitführung auf die Einführhilfe aufgelegt. Beim Ein-
schieben gleitet das Zuführmodul mit seinen Führungen auf dem Führungsprofil bis zur Anschlag-
leiste. Eine Zentrierbohrung an der Anschlagleiste nimmt den Zentrierstift "vorne" des X-
Zuführmoduls auf. Zugleich rastet die Verriegelungsklinke (Pos. 1 in Abb. 6.2 - 7
, Seite 276) des
BE-Tisches an der Verriegelungsrolle des Zuführmoduls ein. Der Zentrierstift "hinten" an der
Oberseite des Zuführmoduls wird von der Aussparung der Zentrierleiste aufgenommen.
6

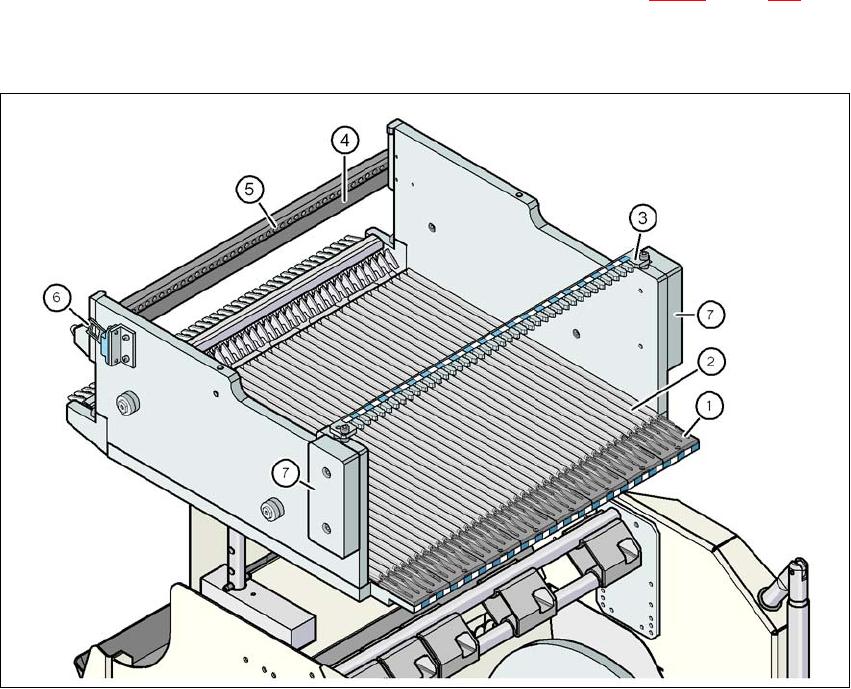

Abb. 6.2 - 6 BE-Tisch, Ansicht Rückseite
(1) Einführhilfe
(2) Führungsprofil (Ω-Profil)
(3) Zentrierleiste zur Aufnahme des Zentrierstifts "hinten" für X-Zuführmodule
(4) Anschlagleiste
(5) Zentrierbohrungen
(6) Schaltzunge für den Sicherheitsschalter des NOT-HALT-Kreises
(7) Eingreifschutz
6 BE-Handling Betriebsanleitung SIPLACE CA4 V2
6.2 BE-Wagen Ab Softwareversion 713.0 Ausgabe 12/2019
276
6
Abb. 6.2 - 7 BE-Tisch, SIPLACE X-Serie, Ansicht Vorderseite
(1) Verriegelungsklinken
(2) Zentrierstift am BE-Tisch
(3) Druckluftkupplung
(4) Erdungsstift
(5) Zentrierbohrung am BE-Tisch
Betriebsanleitung SIPLACE CA4 V2 6 BE-Handling
Ab Softwareversion 713.0 Ausgabe 12/2019 6.2 BE-Wagen
277
6.2.7 Halterung für zusätzliche Gurtrolle
6
Abb. 6.2 - 8 Halterung für zusätzliche Gurtrolle
(1) Halterung für zusätzliche Gurtrolle, Artikel-Nr. 00141217-xx
(2) Aufnahmevorrichtung für die Halterung
Zuführmodule der X-Serie können Gurte problemlos verarbeiten, wenn der seitliche Versatz zwi-
schen dem Zuführmodul und der Gurtrolle nicht mehr als 60 mm beträgt. Sollte aufgrund einer
vorgegebenen Rüstung der maximal zulässige Versatz nicht eingehalten werden können, emp-
fehlen wir, die Halterung für eine zusätzliche Gurtrolle (Pos. 1) zu verwenden. Stecken Sie die Hal-
terung einfach in die Aufnahmevorrichtung (Pos. 2) und verschieben Sie diese solange, bis der
maximal zulässige Versatz von 60 mm unterschritten wird. Der BE-Wagen hat insgesamt 5 Auf-
nahmevorrichtungen. Jede Gurtrollenhalterung kann 2 Gurtrollen aufnehmen, sodass sich bis zu
zehn 15" (381 mm) - Spulen oberhalb des Gurtcontainers positionieren lassen.
max. 60 mm
