Betriebsanleitung SIPLACE CA4 V2 7 Stationserweiterungen Ab Softwareversion 713.0 Ausgabe 12/2019 7.1 Pipettenwechsler 285 7.1.2 Pipettenwechsler für den SIPLACE MultiSt ar CPP M 7.1.2.1 Pipettenwechsler mit 4 Ma gazinen…
7 Stationserweiterungen Betriebsanleitung SIPLACE CA4 V2
7.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 12/2019
284
7.1.1.4 Konfigurationsbeispiel C&P20 M2
An den Stellplätzen 1, 2, 3 und 4 kann können bis zu zwei Pipettenwechsler für den SpeedStar
installiert werden (Pos. 1 in Abb. 7.1 - 3
, Seite 284).
7

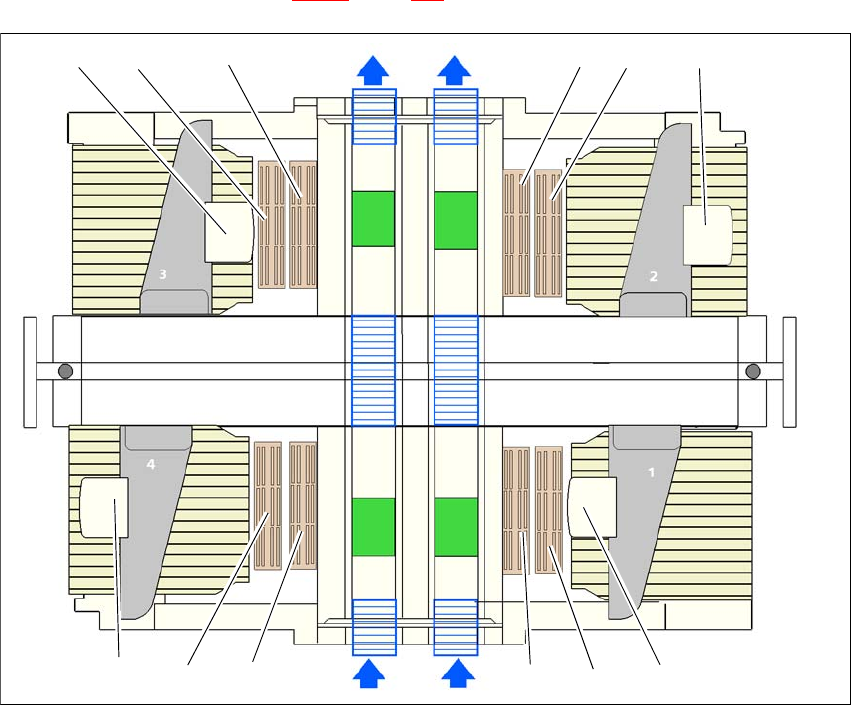

Abb. 7.1 - 3 Lage der Pipettenwechsler für den SIPLACE SpeedStar - Konfigurationsbeispiel (SIPLACE CA4 V2)
7
(1) Pipettenwechsler
(2) Pipettenwechsler zweite Reihe (optional)
(3) SIPLACE SpeedStar
(1)
(2)
(2)(1)
(2)(1)
(1)
(2)
(3)
(3)
(3)
(3)
Betriebsanleitung SIPLACE CA4 V2 7 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 12/2019 7.1 Pipettenwechsler
285
7.1.2 Pipettenwechsler für den SIPLACE MultiStar CPP M
7.1.2.1 Pipettenwechsler mit 4 Magazinen
Artikel-Nr. 03103649-xx Pipettenwechsler Grundaufbau CP/all- kurz
Artikel-Nr. 03066107-xx Pipettenmagazin 20xx mit 20 Garagen
Artikel-Nr. 03065782-xx Pipettenmagazin 28xx mit 20 Garagen
7

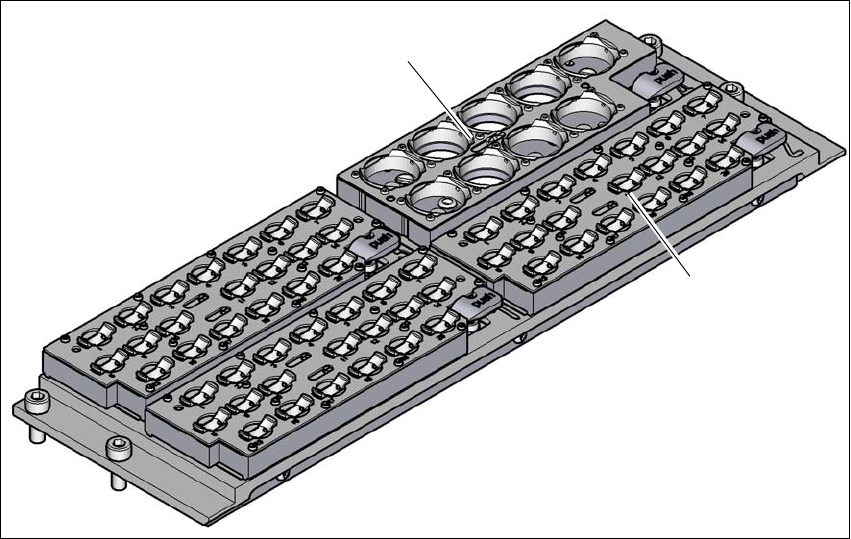

Abb. 7.1 - 4 Pipettenwechsler für den SIPLACE MultiStar CPP mit 4 Magazinen
(1) Pipettenmagazin für 20xx-Pipetten
(2) Pipettenmagazin für 28xx-Pipetten
(1)
(2)
7 Stationserweiterungen Betriebsanleitung SIPLACE CA4 V2
7.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 12/2019
286
7.1.2.2 Pipettenwechsler mit 6 Magazinen
Artikel-Nr. 03103514-xx Pipettenwechsler Grundaufbau CP/all- lang
Artikel-Nr. 03066107-xx Pipettenmagazin 20xx mit 20 Garagen
Artikel-Nr. 03065782-xx Pipettenmagazin 28xx mit 20 Garagen
7

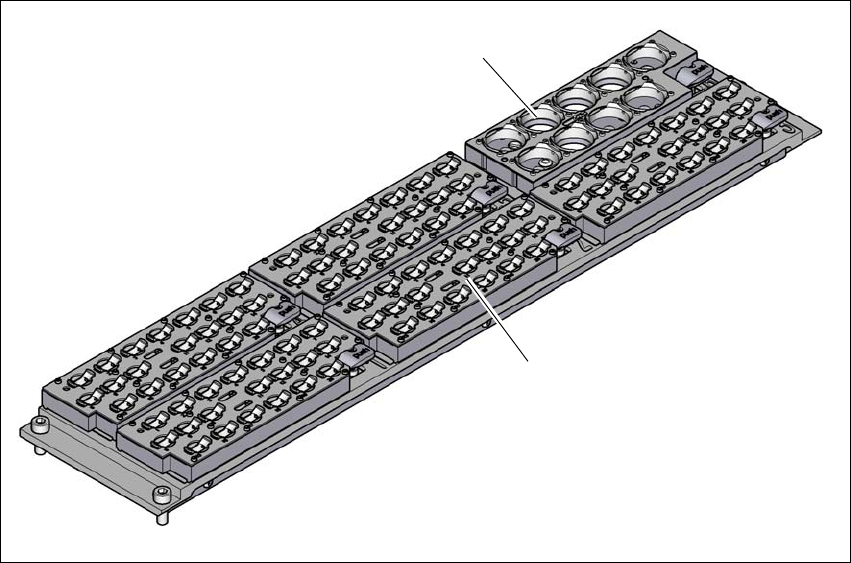

Abb. 7.1 - 5 Pipettenwechsler für den SIPLACE MultiStar CPP mit 6 Magazinen
(1) Pipettenmagazin für 20xx-Pipetten
(2) Pipettenmagazin für 28xx-Pipetten
(1)
(2)
