7 Stationserweiterungen Betriebsanleitung SIPLACE CA4 V2 7.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 12/2019 294 7 Setzen Sie das Magazin auf die Druckknop fkugeln (Pos. 5 in Abb. 7.1 - 9 , Seite 293 ). Drü…
Betriebsanleitung SIPLACE CA4 V2 7 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 12/2019 7.1 Pipettenwechsler
293
7

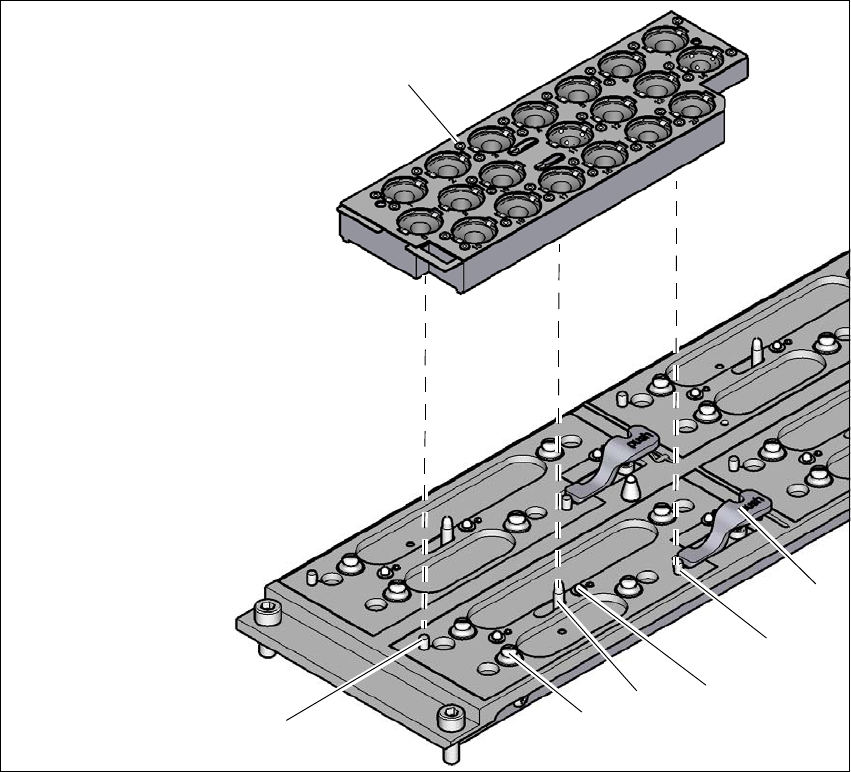

Abb. 7.1 - 9 Pipettenwechsler für den C&P/CPP - Magazin wechseln
(1) Hebel zum Abheben des Magazins
(2) Zylinderstift, greift in die Bohrung des Magazins
(3) Federstift zum Auslösen des Mikroschalters
(4) Stift des Schiebemechanismus, verfährt die Verriegelungsplatte
(5) Druckknopfkugel
(6) Zylinderstift, greift in das Langloch des Magazins
(7) Verriegelungsplatte in Stellung "Magazin verriegelt"
(1)
(2)
(3)
(4)
(5)
(6)
(7)
7 Stationserweiterungen Betriebsanleitung SIPLACE CA4 V2
7.1 Pipettenwechsler Ab Softwareversion 713.0 Ausgabe 12/2019
294
7
Setzen Sie das Magazin auf die Druckknopfkugeln (Pos. 5 in Abb. 7.1 - 9, Seite 293).
Drücken Sie das Magazin gleichmäßig nach unten, dass die Druckknopfkugeln gleichzeitig
in alle Druckknöpfe einrasten.
7.1.3.3 Lageerkennung
Jedes Magazin des Pipettenwechslers hat zur Bestimmung der Position zwei Passmarken.
7

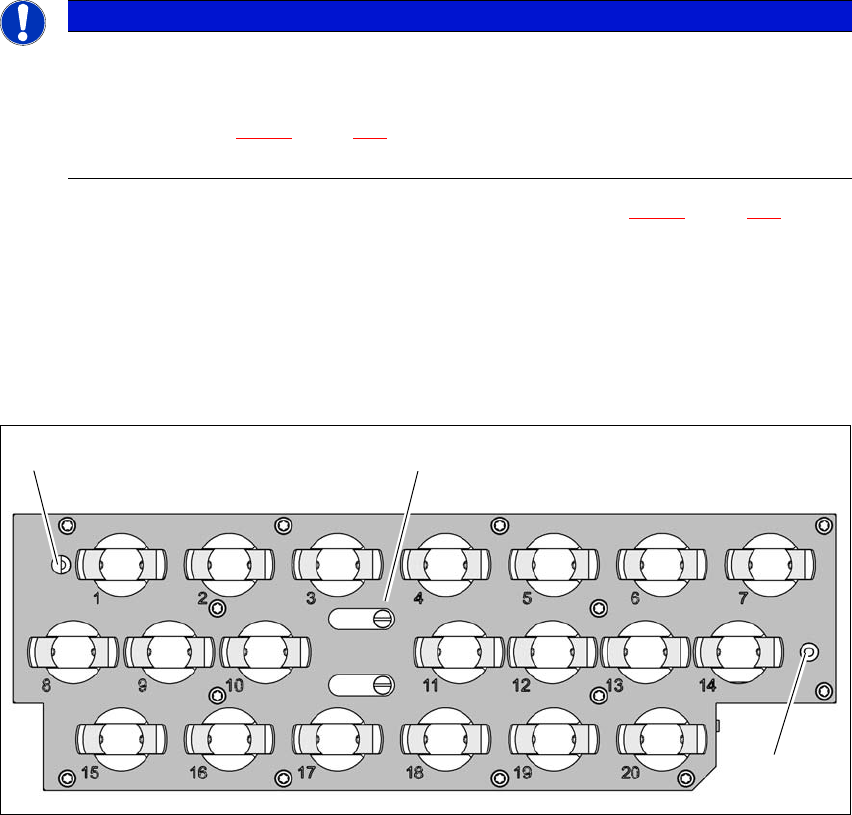

Abb. 7.1 - 10 Pipettenmagazin - Garagennummerierung, Marken zur Bestimmung der Position und der Winkellage
(1) Verriegelungsplatte in Stellung "Magazin offen"
(2) Passmarken zur Bestimmung der Position
HINWEIS
7
Verschieben Sie die Verriegelungsplatte in Stellung "Magazin verriegelt".
Richten Sie vor dem Einsetzen das Magazin so aus, dass die Zylinderstifte (Pos. 2
und 6 in Abb. 7.1 - 9
, Seite 293) in die Zentrierbohrung und in das Langloch gleiten
können.
(1)
(2)
(2)
Betriebsanleitung SIPLACE CA4 V2 7 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 12/2019 7.2 Vakuumpumpe
295
7.2 Vakuumpumpe
Die Vakuumpumpen für die Kopfversorgung und für das Vakuum Tooling (falls vorhanden) sind
auf einem Gestell neben dem Bestückautomaten platziert. Das Gestell dient gleichzeitig auch als
Erdbebenanker und kann im Boden verschraubt werden. Die Vakuumpumpen für die Köpfe wer-
den vom Bestückautomaten angesteuert und sind nur über den Bestückautomaten abschaltbar.
Die Vakuumpumpe für das Vakuum Tooling hat einen eigenen Schalter und ein Bypassventil.
7.2.1 Übersicht
7
Abb. 7.2 - 1 Übersicht - Vakuumpumpen auf Gestell
(1) Vakuumpumpen (2x Kopfversorgung und 1x Vakuum Tooling)
(2) Schalter für die Vakuumpumpe für das Vakuum Tooling
7
7
VORSICHT
Vakuumpumpen neben dem Bestückautomaten
Stehen die Vakuumpumpen neben dem Bestückautomaten oder außerhalb des
Aufstellungsortes des Bestückautomaten (Reinraum-Betrieb), muss der Kunde eine
Gefährdungsbeurteilung durchführen und sicherstellen, dass der Betrieb dieser Pumpen
sicher ist.
(1)
(2)
