7.6 Eingabeband- und Ausgabebandverlängerung Ab Softwareversion 713.0 Ausgabe 12/2019
300
7.6 Eingabeband- und Ausgabebandverlängerung
Artikel Nr. 00519971.xx Eingabebandverlängerung Single Lane Transport
Artikel Nr. 00519972.xx Eingabebandverlängerung Dual Lane Transport
Artikel Nr. 00519973.xx Ausgabebandverlängerung Single Lane Transport
Artikel Nr. 00519974.xx Ausgabebandverlängerung Dual Lane Transport
7.6.1 Beschreibung
Die Eingabeband- und Ausgabebandverlängerungen können als Leiterplatten-Puffer zwischen
zwei Maschinen montiert werden. Dabei wird eine Ausgabebandverlängerung am Ausgabeband
des ersten Bestückautomaten der Linie und die Eingabebandverlängerung am Eingabeband des
nachfolgenden Bestückautomaten montiert. Dieser Zwischenraum, dient als Puffer um mögliche
Wartezeit beim Leiterplattentransport zu verhindern. Die Ein- Ausgabebandverlängerungen kön-
nen ebenfalls am Anfang und am Ende einer Line montiert werden.
7
VORSICHT
Bessere Bedienbarkeit der SIPLACE CA4 V2 und Erreichbarkeit der Not-Aus-Taster
Montieren Sie unbedingt eine Eingabebandverlängerung oder eine Ausgabeband-
verlängerung, wenn eine SIPLACE CA4 V2 mit einer SIPLACE X-Serie in einer Linie
gestellt wird.
Betriebsanleitung SIPLACE CA4 V2 7 Stationserweiterungen
Ab Softwareversion 713.0 Ausgabe 12/2019 7.7 SIPLACE JTF-S/JTF-M
301
7.7 SIPLACE JTF-S/JTF-M
Artikel-Nr. 00166670-xx SIPLACE JTF-S
Artikel-Nr. 00166671-xx SIPLACE JTF-M
7.7.1 Beschreibung
Der SIPLACE JTF-S/JTF-M ist ein automatischer und schneller Wechsler für Standard JEDEC
Flächenmagazine. Bei den Bestückautomaten SIPLACE CA4 V2 kann anstelle des BE-Wagens
ein SIPLACE JTF-S/JTF-M auf einem festen Tisch installiert werden. Der SIPLACE JTF-S/JTF-M
belegt einen festen Bereich von Spuren auf dem festen Tisch. Auf den freien Spuren können Li-
near-Feeder, Glue-Feeder oder LDU-X gerüstet werden.
Der SIPLACE JTF-S/JTF-M ist in zwei Versionen verfügbar
– SIPLACE JTF-S
Der SIPLACE JTF-S bevorratet einen Stapel von bis zu 30 dünnen oder 20 dicken JEDEC
Flächenmagazinen und stellt diese nacheinander bereit. Dem Bestückautomaten kann ein
Bauelemente-Typ mit einer konstanten Flächenmagazin-Wechselzeit zugeführt werden. 7
– SIPLACE JTF-M
Der SIPLACE JTF-M bevorratet bis zu 18 dünne oder 14 dicke JEDEC Flächenmagazine (je
nach Magazintyp) in einer wechselbaren Kassette und stellt diese selektiv bereit. Dem Be-
stückautomaten können somit verschiedene Bauelemente-Typen mit einer variablen Flä-
chenmagazin-Wechselzeit zugeführt werden. 7
7
HINWEIS
Die detaillierte Beschreibung sehen Sie in der
"Bedienungsanleitung JTF-S/JTF-M", deutsch+englisch [Art.Nr. 00197446-xx].
7 Stationserweiterungen Betriebsanleitung SIPLACE CA4 V2
7.7 SIPLACE JTF-S/JTF-M Ab Softwareversion 713.0 Ausgabe 12/2019
302
7.7.2 Übersicht
7

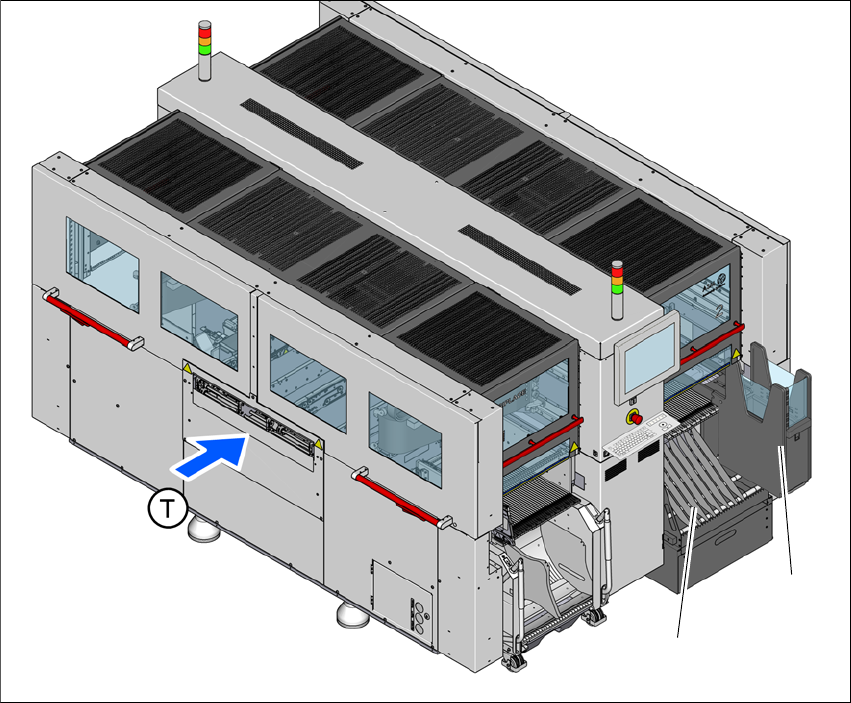

Abb. 7.7 - 1 SIPLACE JTF-S/JTF-M an SIPLACE CA4 V2
(1) JTF-S/JTF-M
(2) Fester Bauelemente-Tisch
(1)
(2)
