7.9 Support Pin
Artikel-Nr. 00119680-xx Support Pin
Breite Leiterplatten haben die Tendenz, beim Bestücken durchzufedern, sodass unter Umständen
die Bauelemente nicht mehr mit der gewünschten Genauigkeit bestückt werden. Auch stark ge-
wölbte Leiterplatten beeinflussen die Bestückgenauigkeit. Mit dem Platzieren von Support Pins
auf dem Hubtisch lässt sich dieses Problem leicht beheben.
7
7

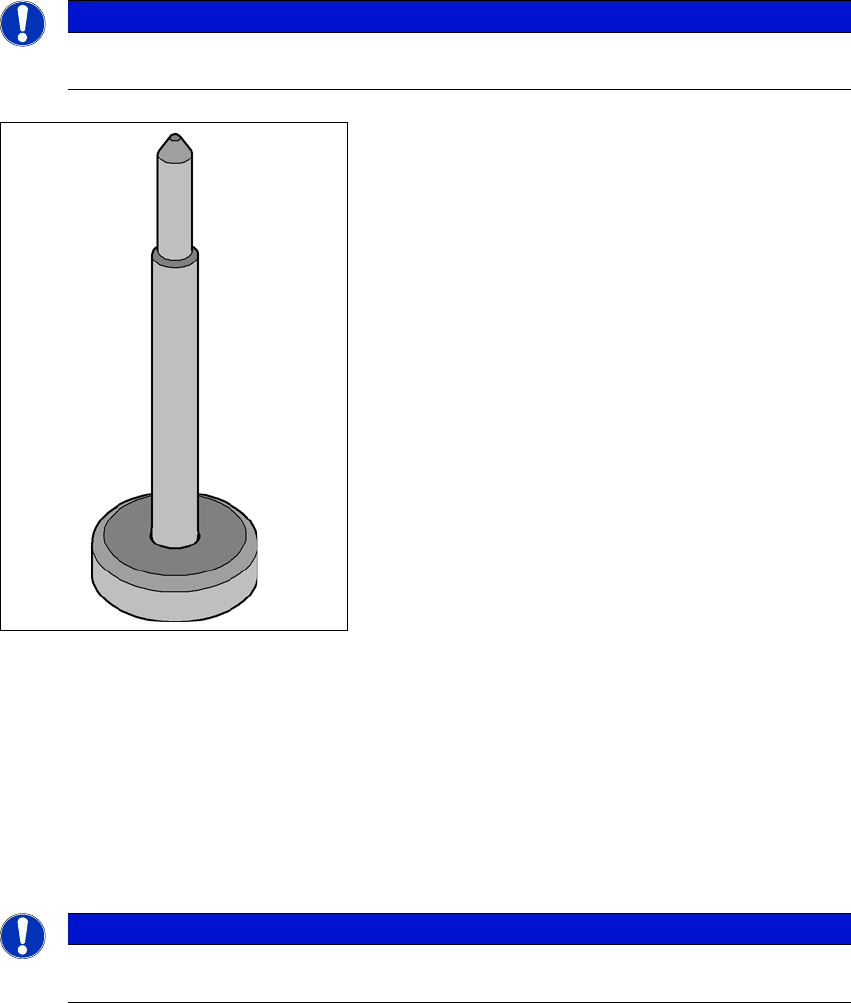

Abb. 7.9 - 1 Support Pin
7.10 Option Lange Leiterplatte (LBO)
Artikel-Nr. 519874-xx X-Serie S, LBO Lizenz
Die Option "Lange Leiterplatte" ermöglicht das Bestücken von Leiterplatten über die spezifizierte
Leiterplattenlänge hinaus.
7
HINWEIS
Die Funktion kann nur für die Standard-Transporte ohne Vakuum Tooling verwendet
werden.
HINWEIS
Die Funktion dieser Option ist abhängig von der Leiterplattengeometrie und kann nur für
Standard-Transporte ohne Vakuum Tooling verwendet werden.
7 Stationserweiterungen Betriebsanleitung SIPLACE CA4 V2
7.10 Option Lange Leiterplatte (LBO) Ab Softwareversion 713.0 Ausgabe 12/2019
306
Betriebsanleitung SIPLACE CA4 V2 8 Instandhaltung
Ab Softwareversion 713.0 Ausgabe 12/2019
307
8 Instandhaltung
Damit Ihr SIPLACE Bestückautomat im produktiven Einsatz immer in einwandfreiem Zustand ist,
sollte der Bestückautomat regelmäßig gewartet werden.
Die SIPLACE Instandhaltungs-Dokumentation beinhaltet Empfehlungen für alle Wartungstätig-
keiten je Wartungsintervall. Für jedes Wartungsintervall wurden Workflows definiert die einzelne
Arbeitsschritte zu einer effizienten Abfolge kombinieren, mit dem Ziel, die „Uptime-Zeit“ je War-
tungstätigkeiten zu optimieren.
8
Instandhaltungs-Workflows
Unterschieden werden vier Workflows, die unabhängig voneinander je Wartungsintervall durch-
zuführen sind.
– Workflow 1: Wartungstätigkeiten die wöchentlich anfallen.
– Workflow 2: Kombination der wöchentlichen und 3-monatlichen Wartungstätigkeiten.
– Workflow 3: Kombination der wöchentlichen und 6-monatlichen Wartungstätigkeiten.
– Workflow 4: Kombination der wöchentlichen und 12-monatlichen Wartungstätigkeiten.
Planung der Workflows
Jeder Workflow wird durch ein Dokument (Job Card) unterstützt, das in effizienter Weise durch
die Instandhaltung führt.
Beispiel für die Häufigkeit der einzelnen Workflows über einen Zeitraum von einem Jahr:
– Workflow 1: 45 Vorgänge / Jahr
– Workflow 2: 4 Vorgänge / Jahr
– Workflow 3: 2 Vorgänge / Jahr
– Workflow 4: 1 Vorgang / Jahr
HINWEIS
Job Cards für die Instandhaltung
Alle Instandhaltungsarbeiten sind ausführlich in den entsprechenden Job Cards erklärt
und mit aussagekräftigen Bildern beschrieben.
