2 Betriebssicherheit Betriebsanleitung SIPLACE CA4 V2

2.1 Sicherheitshinweise Ab Softwareversion 713.0 Ausgabe 12/2019

2.1.3.3 Zur Sicherheit von Anlagen und Geräten

 Änderungen irgendwelcher Art dürfen auf keinen Fall vorgenommen werden, solange über

deren Auswirkung für die Gesamtfunktion der Anlage keine volle Klarheit besteht!

 Das Einrichten, Umrüsten und Instandhalten der Stationen darf nur von entsprechend ge-

schultem Personal vorgenommen werden!

 Die Schutzeinrichtungen dürfen nicht verändert werden. Insbesondere ist es verboten, Posi-

tionsschalter außer Funktion zu setzen oder Schutzeinrichtungen zu entfernen.

 Ist das temperierbare Vakuum Tooling in der SIPLACE CA4 V2 vorhanden, muss die persön-

liche Schutzausrüstung getragen werden (siehe dazu Abschnitt 2.2.4

, Seite 42).

2.1.4 Sicherheitshinweise zu Laserbaugruppen

Für Komponenten, die unter die Laserklassifizierung fallen, erlischt die Betriebserlaubnis, wenn

– eine mechanische Beschädigung der Baugruppe erkennbar ist oder

– eine Manipulation an der Mechanik oder Elektrik der Baugruppe vorgenommen wurde.

Ein beschädigter bzw. fehlender Schraubensicherungslack an Laserkomponenten (bei-

spielsweise Abdeckbleche, Befestigungsteile, Einstellpotentiometer) ist bereits als Mani-

pulation zu werten.

– Nur Servicetechniker der ASM Assembly Systems GmbH&Co.KG bzw. bei ASM ge-

schulte Servicetechniker des Betreibers dürfen Laserkomponenten austauschen.

– Reparaturen an Laserbaugruppen werden ausschließlich werkseitig bei ASM Assembly

Systems GmbH&Co.KG durchgeführt.

WARNUNG

Spannungsgefahr!

Die Bestückautomaten werden elektrisch betrieben. Bestimmte Teile stehen auch bei

ausgeschaltetem Hauptschalter und gezogenem Netzstecker zunächst noch unter Netz-

spannung. Hauptschalter ausschalten, gegen Wiedereinschalten sichern, Netzstecker

ziehen und 5 Minuten abwarten.

Das Nichtbeachten der Hinweise kann zu Tod, schwerer Körperverletzung und/oder er-

heblichen Sachschäden führen.

 Wenn Sie Arbeiten an stromführenden Teilen durchführen, schalten Sie den Haupt-

schalter aus und trennen Sie den Bestückautomaten von der Netzversorgung.

 Prüfen Sie auf Spannungsfreiheit. Sehen Sie dazu die Vorgehensweise in der Ser-

viceanleitung.

 Verriegeln Sie den Bestückautomaten, wie dies in Abschnitt 2.9, Seite 90 beschrie-

ben ist.

Betriebsanleitung SIPLACE CA4 V2 2 Betriebssicherheit

Ab Softwareversion 713.0 Ausgabe 12/2019 2.1 Sicherheitshinweise

2.1.5 Sicherheitshinweise zu Permanentmagneten

Für die Linearmotoren der X- und Y-Achse werden starke Permanentmagnete verwendet.

GEFAHR

Lebensgefahr durch starke Permanenttmagnetfelder innerhalb des Bestückautomaten!

bei geöffneten Schutzhauben innerhalb des Bestückautomaten besteht Lebensgefahr

bei Personen mit passiven oder aktiven Implantaten wie

– Herzschrittmacher

– Defibrillatoren

– Insulinpumpen, etc.

 Gefährdete Personen müssen die unmittelbare Nähe des Bestückautomaten mei-

den.

WARNUNG

Quetschgefahr!

Für Personen mit passiven, metallischen Implantaten (z.B. Platten, Schrauben usw.) be-

steht Quetschgefahr.

 Greifen Sie bei geöffneten Schutzhauben nicht in den Bestückautomaten oder beu-

gen Sie sich nicht über den offenen Bestückautomat.

 Bringen Sie keine metallischen Gegenstände in den Gefahrenbereich.

VORSICHT

Datenverlust durch starke Permanentmagnetfelder!

Durch die starken Magnetfelder besteht die Gefahr, dass Daten auf Datenträgern oder

Scheckkarten zerstört werden.

 Halten Sie Datenträger und Scheckkarten vom Bestückautomaten fern.

2 Betriebssicherheit Betriebsanleitung SIPLACE CA4 V2

2.1 Sicherheitshinweise Ab Softwareversion 713.0 Ausgabe 12/2019

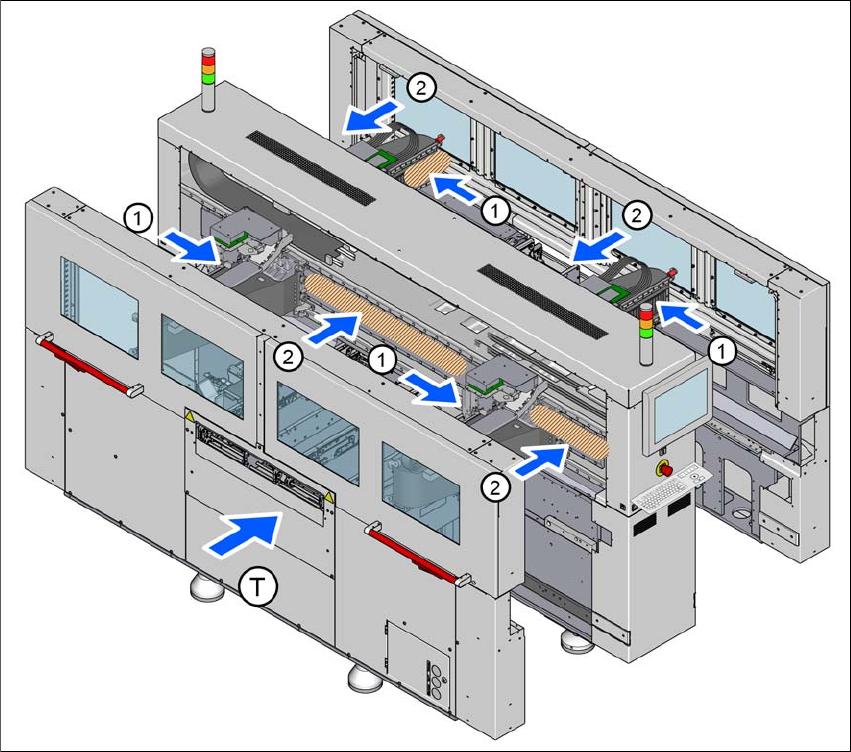

Abb. 2.1 - 1 Lage der Permanentmagnete für die Linearantriebe

(1) Permanentmagnete für X-Linearmotore

(2) Permanentmagnete für Y-Linearmotore

(T) Leiterplatten-Transportrichtung

Beachten Sie bitte folgende Hinweise bei Arbeiten an den Permanentmagneten:

 Personen mit aktiven Implantaten (z.B. Herzschrittmachern) oder anderen ferromagneti-

schen Prothesen ist es ausdrücklich untersagt, an diesen Geräten zu arbeiten oder sich ih-

nen zu nähern. Halten Sie einen sicheren Abstand zum Linearmotor ein!
