2 Betriebssicherheit Betriebsanleitung SIPLACE CA4 V2 2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 12/2019 44 2.2.5 W arnschilder am Bestückau tomaten (Beschilderung für China) Abb. 2.2 - 5 Warnschilder am Bestückau…
Betriebsanleitung SIPLACE CA4 V2 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 12/2019 2.2 Warnschilder
43
2.2.4.1 Gebotsschild M004
2
Pos. M004 in Abb. 2.2 - 4, Seite 42, Artikel-Nr. 03131413-01 (Anzahl pro Bestückautomat: 4)
2.2.4.2 Gebotsschild M009
2
Pos. M009 in Abb. 2.2 - 4, Seite 42, Artikel-Nr. 03131412-01 (Anzahl pro Bestückautomat: 4)
2
2
2
Schutzbrille tragen
Das temperierbare Vakuum Tooling DM 300 kann gefährliche Flüs-
sigkeiten enthalten.
Tragen Sie immer eine Schutzbrille mit Seitenschutz, wenn Sie
die Schutzhaube / seitliche Schiebetüre öffnen, oder wenn Sie
sich im Bereich des temperierbaren Vakuum Toolings befinden.
2
2
2
Schutzhandschuhe tragen
Das temperierbare Vakuum Tooling DM 300 kann heiß werden.
Tragen Sie immer Schutzhandschuhe, wenn Sie das temperier-
bare Vakuum Tooling DM 300 berühren.
2 Betriebssicherheit Betriebsanleitung SIPLACE CA4 V2
2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 12/2019
44

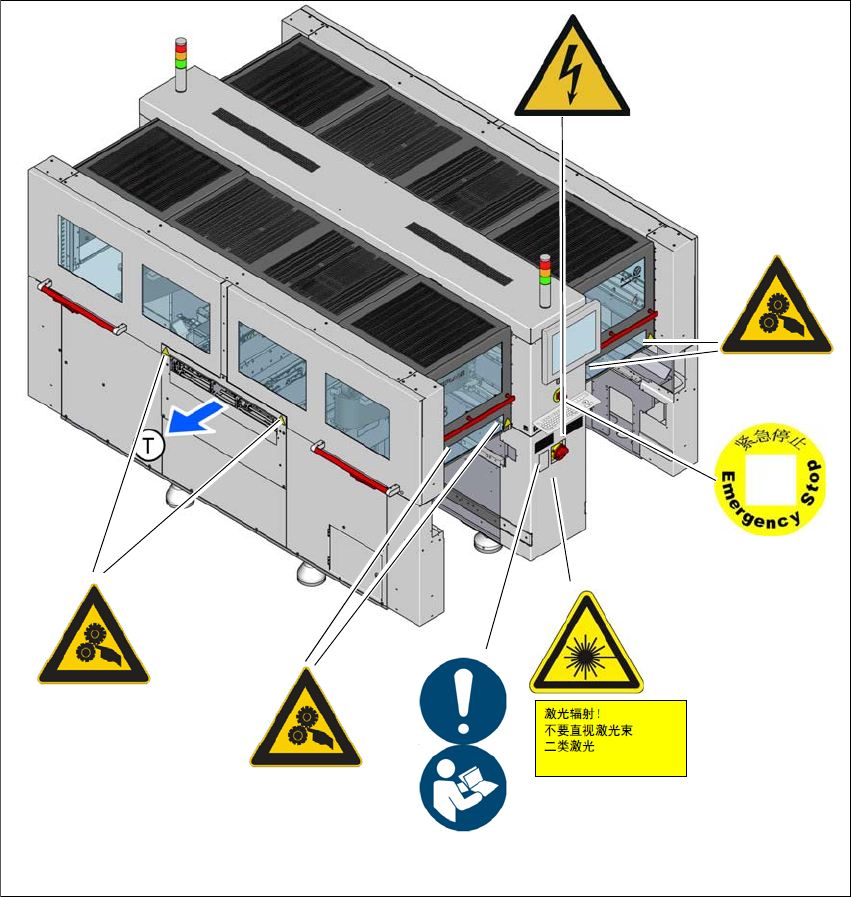

2.2.5 Warnschilder am Bestückautomaten (Beschilderung für China)
Abb. 2.2 - 5 Warnschilder am Bestückautomaten - Teil 1 - Beschilderung für China
Pos. M 002, Artikel-Nr. 03155798-01
Pos. W 204-CN, Artikel-Nr. 03149290-01
Pos. W 209-CN, Artikel-Nr. 03149080-01
Pos. W 012, Artikel-Nr. 03155378-01
Pos. W 004-CN, Artikel-Nr. 03155348-01
(1) Textschild Laser, Artikel-Nr. 03155432-01
(T) Leiterplatten-Transportrichtung
W 204-CN
W 209-CN
M 002
W 204-CN
W 204-CN
W 004-CN
W 012
(1)
Betriebsanleitung SIPLACE CA4 V2 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 12/2019 2.2 Warnschilder
45
Abb. 2.2 - 6 Warnschilder am Bestückautomaten - Teil 2 - Beschilderung für China
Pos. W 204-CN, Artikel-Nr. 03149290-01
Pos. W 209-CN, Artikel-Nr. 03149080 -01
(1) Warnstreifen, unten an den vier Schutzhauben
(T) Leiterplatten-Transportrichtung
1
1
W 204-CN
W 204-CN
W 204-CN
W 209-CN
