2.2.8.1 Warnschild W 205 an der Gurtabfallrutsche
2
Abb. 2.2 - 9 Warnschild W205 an der Gurtabfallrutsche
Pos. W 205, Artikel-Nr. 03009344-01
(1) Warnstreifen
2.2.8.2 Warnschild W 205
Warnschilder an Gurtschneidgerät und Gurtabfallrutsche.
2
Pos. W 205 in den Abb. 2.2 - 8, Seite 48 und 2.2 - 9, Seite 49, Artikel-Nr. 03009344-01 (Anzahl
pro Bestückautomat: 8)
W 205
1
2
2
2
2
2
2
2
2
SCHNEIDGEFAHR!
Auch bei ausgeschaltetem Bestückautomaten besteht Schneid-
gefahr
2 Betriebssicherheit Betriebsanleitung SIPLACE CA4 V2
2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 12/2019
50
2.2.8.3 Warnstreifen an der Gurtabfallrutsche
An der Gurtabfallrutsche ist ein schwarz-gelber Warnstreifen angebracht.
2
Pos. 1 in der Abb 2.2 - 9, Seite 49, (Anzahl pro Bestückautomat: 4)
2
2
2
2
2
2
2
2
Handverletzung (Schneidgefahr) auf einen längeren Bereich
Eingreifen kann zu Verletzungen an Armen und Händen führen.
Betriebsanleitung SIPLACE CA4 V2 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 12/2019 2.2 Warnschilder
51
2.2.9 Warnschilder an der Stromversorgung
2
Pos. W 220 in Abb. 2.2 - 10, Seite 51, Artikel-Nr.03114591-01 (Anzahl pro Bestückautomat: 4).

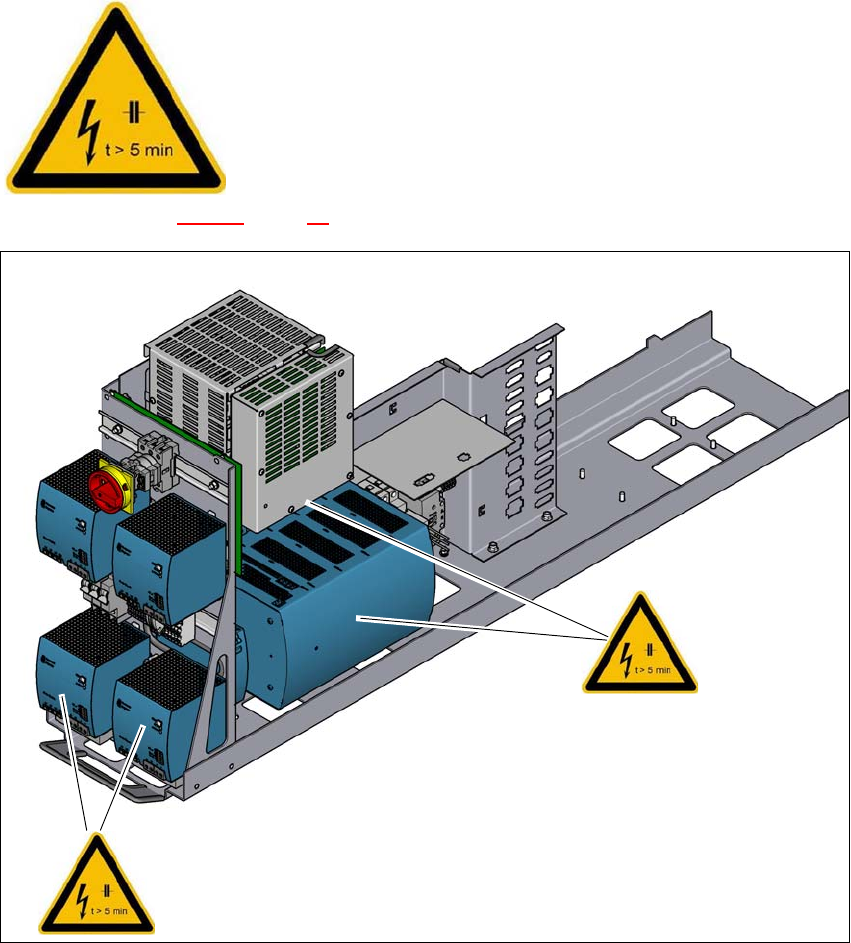

Abb. 2.2 - 10 Warnschild W 220 an der Stromversorgung
– W 220 an der Kondensatorbatterie PCS417
– W 220 an den Stromversorgungen AC/DC Wandler (160 V DC /300 V DC).
– W 220 an der Abdeckung der Sicherheitsabschaltung (CSB)
2
2
NETZSPANNUNG!
Hauptschalter ausschalten, Netzstecker ziehen und 5 Minuten
abwarten, bis sich die Kondensatoren entladen haben.
NAFTA-Region: RISK OF ELECTRIC SHOCK OR BURN!
W220
W220
