2 Betriebssicherheit Betriebsanleitung SIPLACE CA4 V2 2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 12/2019 56 2.2.13 Hohe T emperaturen an der Modular Head Control Unit (MHCU) Pos. 1 in Abb. 2.2 - 13 , T emperatur-H…
Betriebsanleitung SIPLACE CA4 V2 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 12/2019 2.2 Warnschilder
55
2.2.12.1 Hohe Temperaturen am SIPLACE CPP M
2
Pos. 1 in Abb. 2.2 - 12, Seite 54 (Anzahl pro SIPLACE CPP M: 1)
2.2.12.2 Laser Klasse 2 am BE-Sensor
2
Pos. W Laser Klasse 2 in Abb. 2.2 - 12, Seite 54, Artikel-Nr. 03155298-01 (Anzahl pro CPP M: 1)
2
Hohe Temperaturen am SIPLACE CPP bei Dauerbetrieb
Vebrennungsgefahr durch hohe Temperaturen!
Am Z-Antrieb (Linearmotor) können bei Dauerbetrieb und bei einer Umge-
bungstemperatur größer 22°C hohe Oberflächentemperaturen annehmen.
Vorsicht beim Berühren der Teile.
2
2
2
LASERSTRAHLUNG
Laser Klasse 2
Nach IEC 60825-1:2014
Nicht in den Strahl blicken!
2 Betriebssicherheit Betriebsanleitung SIPLACE CA4 V2
2.2 Warnschilder Ab Softwareversion 713.0 Ausgabe 12/2019
56
2.2.13 Hohe Temperaturen an der Modular Head Control Unit (MHCU)
Pos. 1 in Abb. 2.2 - 13, Temperatur-Hinweisschild, Art.-Nr. 03031926-01 (Anzahl pro Bestückau-
tomat: 4).
2

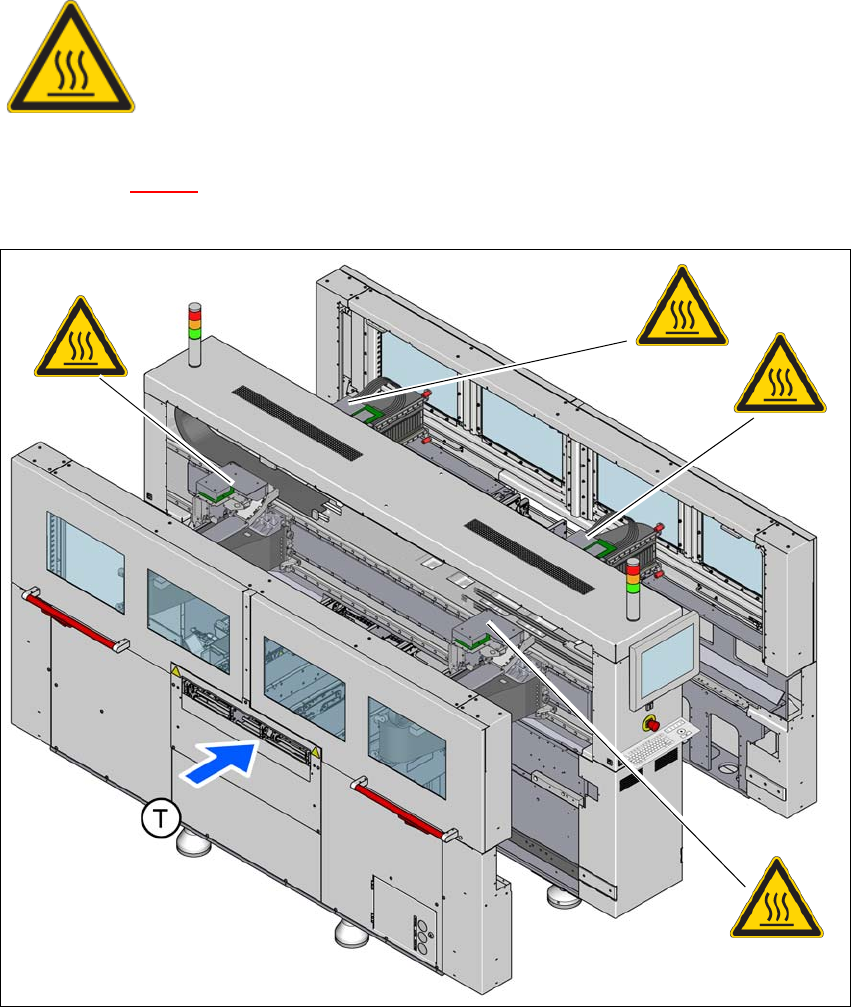

Abb. 2.2 - 13 Temperatur-Hinweisschild an der Modular Head Control Unit (MHCU)
(T) Leiterplatten-Transportrichtung
2
VERBRENNUNGDSGEFAHR HOHE TEMPERATUR!
Das Gehäuse der Modular Head Control Unit (MHCU) kann bei Dauerbetrieb
hohe Temperaturen annehmen. Vorsicht beim Berühren der Modular Head
Control Unit (MHCU).
(1)
(1)
(1)
(1)
Betriebsanleitung SIPLACE CA4 V2 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 12/2019 2.2 Warnschilder
57
2.2.14 Warnschild am LP-Transport
2

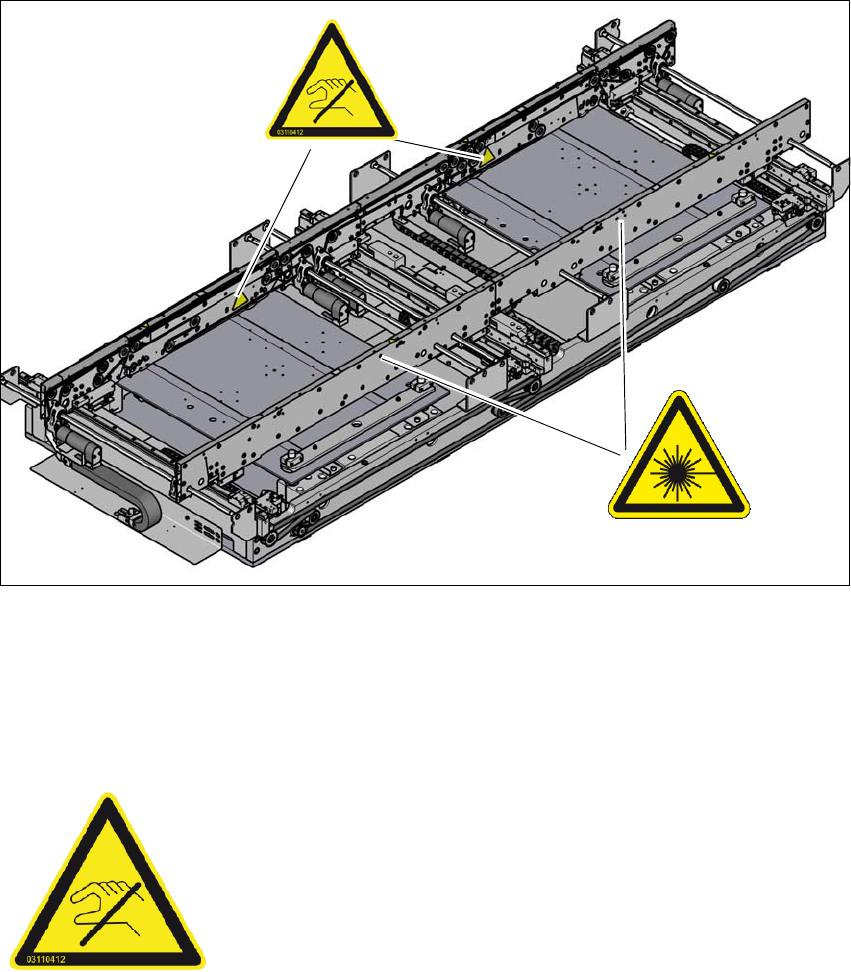

Abb. 2.2 - 14 Warnschilder am LP-Transport (Beispiel Einfachtransport)
(1) Empfindliche Transportwangen
Pos. W 004, an der Laserlichtschranke
2.2.14.1 Warnschild "Empfindliche Transportwangen" am Klemmblech
2
Artikel-Nr. 03110412-01 (Anzahl: Einfachtransport 2, Doppeltransport 4)
W 004
1
Empfindliche Transportwangen!
Die Transportwangen sind sehr empfindlich und dürfen keines-
falls ohne Lösen der Bremsen verschoben werden.
Es können irreparable Schäden an den Transportwangen die
Folge sein.
