2.2.14.2 Warnschild W 004
2
Pos. W 004 in Abb. 2.2 - 14, Seite 57, Artikel-Nr. 03223713-01
(Anzahl: Einfachtransport 2, Doppeltransport 4)
2.2.15 Sicherheitshinweise bei Wafer Lane Transport
2

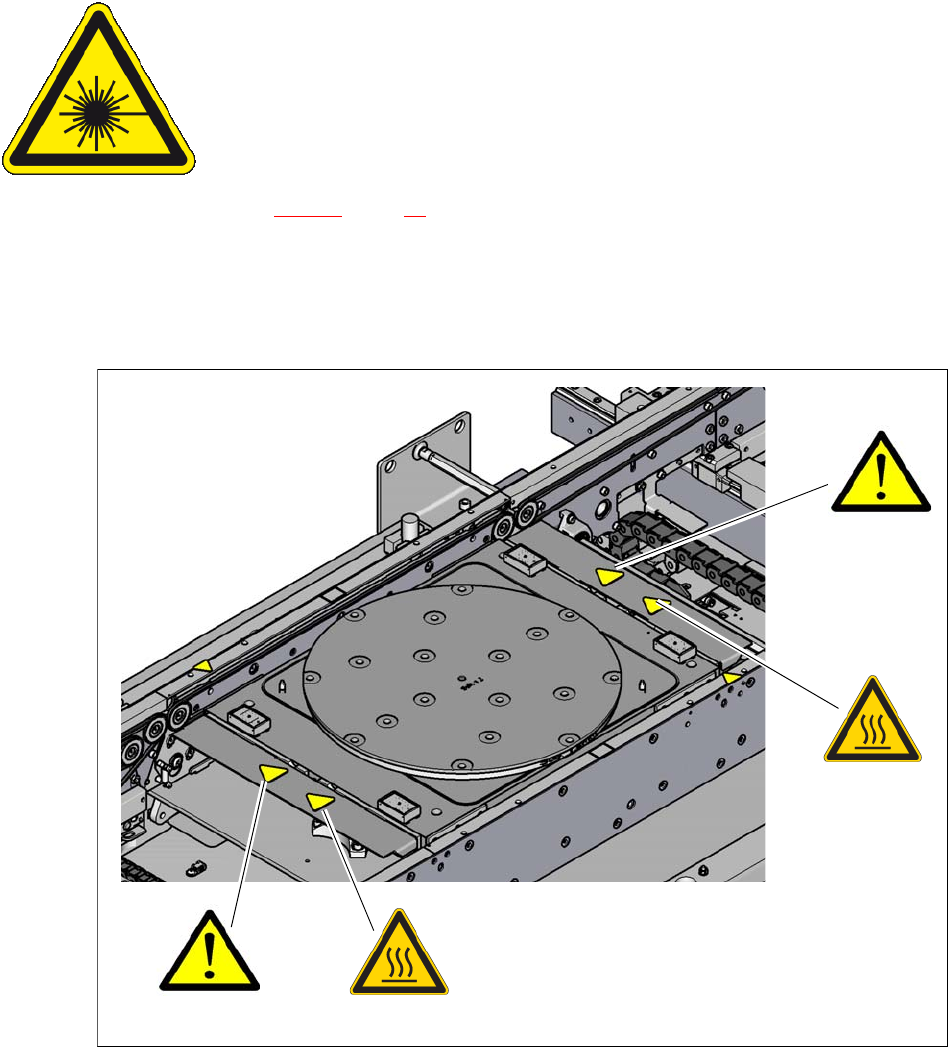

Abb. 2.2 - 15 Warnschilder am Wafer Lane Transport mit temperierbaren Vakuum Tooling DM 300
(1) Vorsicht vor herausspritzenden Flüssigkeiten
(2) Vorsicht vor hohen Temperaturen
2
LASERSTRAHLUNG
Risikoklasse 2
Nach IEC 60825-1:2014
Nicht in den Strahl blicken!
(1)
(2)
(1)
(2)
Betriebsanleitung SIPLACE CA4 V2 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 12/2019 2.2 Warnschilder
59
2.2.15.1 Vorsicht vor herausspritzenden Flüssigkeiten
2
Pos. 1 in Abb. 2.2 - 15, Seite 58 (Anzahl pro temperierbarem Vakuum Tooling: 2)
2.2.15.2 Hohe Temperaturen am temperierbaren Vakuum Tooling DM 300
2
Pos. 2 in Abb. 2.2 - 15, Seite 58 (Anzahl pro temperierbarem Vakuum Tooling: 2)
2
Vorsicht vor herausspritzenden Flüssigkeiten
Verletzungsgefahr durch herausspritzende Flüssigkeiten, bei demontiertem
Schutzblech.
Stellen Sie sicher, dass das Schutzblech montiert ist, so dass keine
Flüssigkeiten aus dem temperierbaren Vakuum Tooling DM 300 heraus-
spritzen können.
2
Hohe Temperaturen am temperierbaren Vakuum Tooling DM 300
Verbrennungsgefahr durch hohe Temperaturen!
Das temperierbare Vakuum Tooling DM 300 kann hohe Oberflächentempe-
raturen annehmen.
Vorsicht beim Berühren der Teile.
Tragen Sie Schutzhandschuhe gegen die hohen Temperaturen
2 Betriebssicherheit Betriebsanleitung SIPLACE CA4 V2
2.3 Klassifizierung der optischen Systeme Ab Softwareversion 713.0 Ausgabe 12/2019
60
2.3 Klassifizierung der optischen Systeme
2.3.1 Klassifizierung der Gesamtmaschine
2
2.3.1.1 Laserklassifizierung
Folgende Baugruppen sind der Risikoklasse 2 zugeordnet:
2
Der betriebsbereite Bestückautomat ist der Risikoklasse 2 zugeordnet.
Die Risikoklassen werden nach IEC 60825-1:2014 ermittelt.
Baugruppe Daten
BE-Sensor am SpeedStar Maximale optische Ausgangsleistung: < 1 mW
Wellenlänge: 635 nm
BE-Sensor am SIPLACE MultiStar CPP Maximale optische Ausgangsleistung: < 1 mW
Wellenlänge: 635 nm
Laserlichtschranken am LP-Transport Maximale optische Ausgangsleistung: < 1 mW
Wellenlänge: 650 nm
