2.6.3.3 Funktionsbeschreibung
Hauptschalter in Stellung AUS (siehe Pos. 1 in Abb.
2.6 - 4, Seite 74) 2
Der Hauptschalter trennt die drei Phasen L1, L2 und L3 vom Netz.
2
Hauptschalter in Stellung EIN 2
Nach dem Einschalten des Hauptschalters wird die Netzspannung geschaltet und alle AC/DC
Wandler werden angesteuert.
Der Steuerrechner startet und alle Versorgungsspannungen werden intern bereitgestellt. Die Zwi-
schenkreisspannungen für die Portalachsen (300 V-) und Sternachsen (160 V-) sowie die Versor-
gungsspannung der Transport-Antriebe werden zusätzlich sicherheitsgerichtet über den
Starttaster geschaltet.
Starttaster weiß (Pos. 1 in Abb. 2.6 - 4, Seite 74 und Pos. 1 in Abb. 2.6 - 5, Seite 75) 2
Nach dem Einschalten des Hauptschalters werden Sie aufgefordert, den Starttaster zu drücken,
um den Bestückautomaten für Bestückaufträge zu starten. Dieselbe Aufforderung geht an Sie,
wenn Sie die Schutzhauben geöffnet oder den NOT-HALT-Taster gedrückt hatten.
Drücken Sie den Starttaster mindestens 200 ms bis maximal 1500 ms lang und lassen diesen
dann los. Beim Loslassen des Tasters wird der Bestückautomat eingeschaltet.
Stopptaster schwarz (Pos. 2 in Abb. 2.6 - 4, Seite 74 und Pos. 2 in Abb. 2.6 - 5, Seite 75) 2
Mit diesen Tastern stoppen Sie den Bestückautomaten.
GEFAHR
Unsachgemäßer Umgang mit dem Bestückautomaten kann zu Tod oder schwerer Kör-
perverletzung sowie erheblichem Sachschaden führen.
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefähr-
liche Spannungen:
– Kabelanschlussklemmen L1, L2 und L3 des Hauptschalters S1
– Haupteingangsklemme X94
– Sicherheitsabschaltung (CSB) nach Ausschalten des Hauptschalters noch ca. 5 Mi-
nuten unter Spannung.
– Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom füh-
ren, ist orange.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur entsprechend qualifiziertes und geschultes Personal darf die Schutztüre der
Stromversorgung öffnen.
2 Betriebssicherheit Betriebsanleitung SIPLACE CA4 V2
2.6 Sicherheitseinrichtungen Ab Softwareversion 713.0 Ausgabe 12/2019
78
Bauelementezähler 2
Die Anzahl der bestückten Bauelemente (Bauelementezähler) kann über die Stationssoftware ab-
gelesen werden. Informationen finden Sie in der Online Hilfe.
NOT-HALT-Taster mit zwangsläufiger Verrastung (Pos. 3 in Abb. 2.6 - 4, Seite 74 und Pos. 3 in
Abb.
2.6 - 5, Seite 75) 2
Der NOT-HALT-Taster ist ein Taster mit rotem Knopf, der nach der Betätigung in dieser Position
eingerastet bleibt. Bei Betätigung des NOT-HALT-Tasters öffnet der Schaltkontakt des NOT-
HALT-Kreises - die Sicherheitsabschaltung (CSB) löst aus. Die Zwischenkreisspannung (300 V-)
für die Portalachsen und die Zwischenkreisspannung (160 V-) für die Sternachsen sowie die An-
triebsspannung des LP-Transports werden abgeschaltet. Die Servoverstärker der DP- bzw. Z-Ach-
sen werden weiterhin mit 42 V- versorgt und somit in Position gehalten. Der Meldekontakt des
NOT-HALT-Tasters öffnet und am Bildschirm wird die Meldung "NOT-HALT betätigt" ausgegeben.
Folgende Baugruppen werden deaktiviert:
– LP-Transport
– LP-Klemmung
– Breitenverstellung
– LP-Stopper
– Druckluftversorgung des Leegurtschneidgerätes
2
Schutzhaubenschalter 1 bis 4 (Pos. 1 bis 4 in Abb. 2.6 - 6, Seite 76) 2
Diese Schalter überprüfen, ob die Schutzhauben geschlossen sind. Sind sie geschlossen, sind
der NOT-HALT-Kontakt, der Meldekontakt und somit der NOT-HALT-Kreis geschlossen. Beim Öff-
nen einer der Hauben werden der NOT-HALT-Kontakt und der Meldekontakt geöffnet. Einzelne
Komponenten werden deaktiviert bzw. bleiben aktiviert (siehe Abb. 2.6 - 8
, Seite 81).
Positionsschalter, seitliche Schiebetüren (Pos. 2 in Abb. 2.6 - 6, Seite 76) 2
Dieser Positionsschalter überprüft, ob die seitlichen Schiebetüren geöffnet oder geschlossen
sind. Die Positionsschalter an den seitlichen Schiebetüren lösen beim Öffnen einer Tür die Sicher-
heitsabschaltung aus. Einzelne Komponenten werden deaktiviert bzw. bleiben aktiviert (siehe
Abb. 2.6 - 8
, Seite 81).
HINWEIS
Die Bestückung wird unterbrochen und kann, nachdem der Bestückautomaten wieder
funktionsfähig ist, fortgesetzt oder abgebrochen werden.
Betriebsanleitung SIPLACE CA4 V2 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 12/2019 2.6 Sicherheitseinrichtungen
79
2.6.4 Sicherheitsabschaltung (CSB)
2

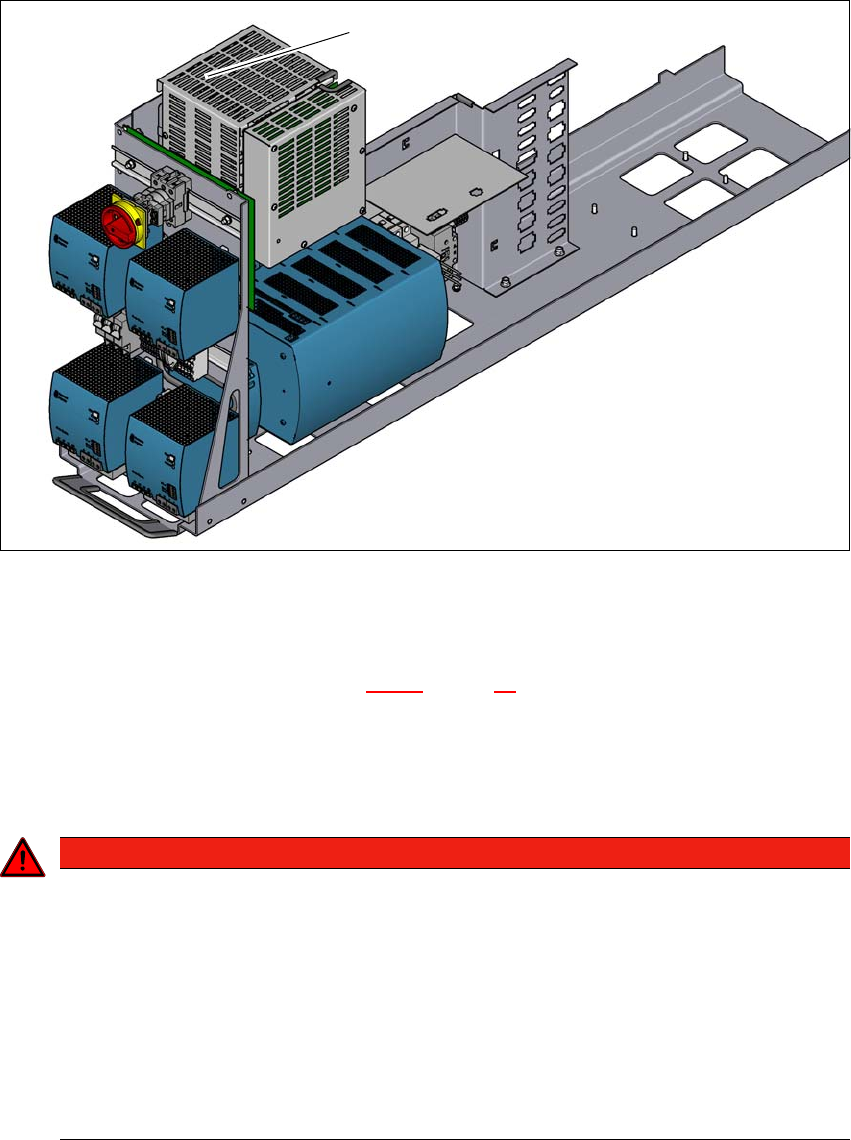

Abb. 2.6 - 7 Lage der Sicherheitsabschaltung (CSB)
(1) Sicherheitsabschaltung (CSB)
Sicherheitsabschaltung (CSB) (Pos. 1 in Abb. 2.6 - 7, Seite 79) 2
Die Sicherheitsabschaltung (CSB) ist im Stromversorgungseinschub untergebracht. Sie wird zur
Überwachung der Schutzeinrichtungen verwendet und kontrolliert gefährliche Spannungen bzw.
Bewegungen.
2
(1)
GEFAHR
Lebensgefährliche Spannungen unter der Abdeckung der Sicherheitsabschaltung (CSB)!
Unter der Abdeckung befinden sich Komponenten, welche auch im ausgeschalteten Zu-
stand des Bestückautomaten und bei gezogenem Netzstecker, lebensgefährliche Span-
nungen führen können. Warten Sie nach Ziehen des Netzsteckers ca. 5 Minuten, bis sich
Kondensatoren entladen haben.
Öffnen Sie niemals die Abdeckungen.
Nur Servicetechniker der ASM Assembly Systems GmbH&Co.KG bzw. bei ASM ge-
schulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung
und der Sicherheitsabschaltung (CSB) durchführen.
