2 Betriebssicherheit Betriebsanleitung SIPLACE CA4 V2
2.6 Sicherheitseinrichtungen Ab Softwareversion 713.0 Ausgabe 12/2019
82
2.6.4.2 NOT-HALT aktivieren
Die SIPLACE CA4 V2 kann im Problemfall durch Drücken des NOT-HALT-Tasters gestoppt wer-
den.
Ein NOT-HALT kann ausgelöst werden durch:
– Betätigen des NOT-HALT-Tasters am SIPLACE Wafer System (SWS)
– Betätigen eines NOT-HALT-Tasters an der SIPLACE CA4 V2
In diesen Fällen werden die Sicherheitsabschaltungen von SIPLACE CA4 V2 und
SIPLACE Wafer System ausgelöst und die Leistungsschütze innerhalb von 100 ms bzw. 500 ms
abgeschaltet (STOPP-Kategorie 1, gesteuertes Stillsetzen mit Unterbrechung der Energiezufuhr
bei Stillstand).
2.6.4.3 NOT-HALT zurücksetzen
Um einen NOT-HALT zurückzusetzen, müssen Sie die NOT-HALT-Taster der SIPLACE CA4 V2
und des SIPLACE Wafer System (SWS) entriegeln.
Ermitteln Sie die Ursache für das Auslösen des NOT-HALT-Tasters.
Beseitigen Sie das Problem.
Entriegeln Sie die den jeweiligen NOT-HALT-Taster an der SIPLACE CA4 V2 oder am
SIPLACE Wafer System (SWS).
2.6.4.4 Rückstellen der Verriegelung
Schließen Sie eine geöffnete Schutzhaube/Schiebetüre an der SIPLACE CA4 V2.
2.6.4.5 Auslösen der Verriegelung
Öffnen einer Schutzhaube/Schiebetüre an der SIPLACE CA4 V2.
2.6.4.6 Sicherheitsabschaltung mit SIPLACE Wafer System (SWS)
Die SWS-Sicherheitsabschaltung ist mit der SIPLACE CA4 V2 verriegelt, so dass das SWS nur
aktiv ist, wenn die Sicherheitsabschaltung (CSB) der SIPLACE CA4 V2 aktiv ist.
Der NOT-HALT-Taster des SWS wirkt auf die Sicherheitsabschaltung (CSB) der SIPLACE CA4
V2 so, dass bei Betätigung die Not-Halt Funktion der SIPLACE CA4 V2 und auch die Not-Halt
Funktion des SWS über dessen eigene Sicherheitsabschaltung ausgelöst wird.
Betriebsanleitung SIPLACE CA4 V2 2 Betriebssicherheit
Ab Softwareversion 713.0 Ausgabe 12/2019 2.6 Sicherheitseinrichtungen
83
2.6.5 Eingreifschutz an den Stellplätzen mit Dummy-Feeder
2

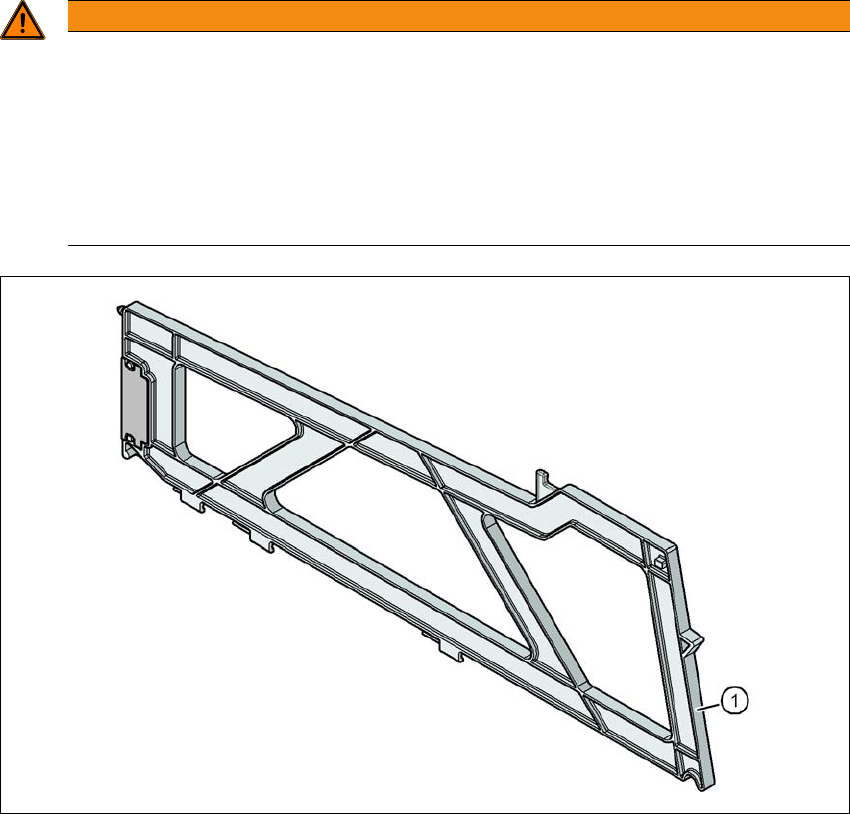

Abb. 2.6 - 9 Eingreifschutz an den Stellplätzen des BE-Wagens
2
(1) Dummy Feeder SIPLACE X, Artikel-Nr. 00141226-xx
WARNUNG
Betriebs
Betriebssicherheit durch Belegung jedes zweiten Stellplatzes!
Die Betriebssicherheit bei BE-Wagen der SIPLACE CA4 V2 ist dann gewährleistet, wenn
zumindest jeder zweite freie Stellplatz mit einem Zuführmodul oder einem Eingreifschutz
(Dummy-Feeder) belegt ist.
Setzen Sie an den freien Stellplätzen des BE-Wagens einen Eingreifschutz ein.
Sichern Sie auch bei Rüstung einer Halterung für Flächenmagazine jeden zweiten
freien Stellplatz mit einem Eingreifschutz.
2 Betriebssicherheit Betriebsanleitung SIPLACE CA4 V2
2.7 Restspannungen und Entladezeiten im Bestückautomaten Ab Softwareversion 713.0 Ausgabe 12/2019
84
2.7 Restspannungen und Entladezeiten im Bestückauto-
maten
Wird der NOT-HALT-Taster gedrückt oder der Bestückautomat abgeschaltet, werden die Zwi-
schenkreisspannungen 300 V- für die Portalachsen bzw. 160 V- für die Sternachsen innerhalb
kurzer Zeit auf ungefährliche Restspannungen reduziert.
2
2.7.1 Energiezustand des Bestückautomaten nach Ausschalten des Hauptschal-
ters
2
GEFAHR
Spannungsgefahr!
Der Bestückautomat wird mit 3 x 380 V~ bis 3 x 415 V ± 10 %, 50/60 Hz oder optional mit
3 x 200 V~ bis 3 x 220 V~ ± 10 %; 50/60 Hz Netzspannung versorgt. Aufgrund von Ener-
giespeichern (Kondensatoren) führen Teile der Anlage auch bei ausgeschaltetem Haupt-
schalter und gezogenem Netzstecker für eine gewisse Zeit (ca. 5 Minuten)
lebensgefährliche Spannungen.
Unsachgemäßer Umgang mit diesem Bestückautomaten kann zu Tod oder schwerer Kör-
perverletzung sowie erheblichem Sachschaden führen.
Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
Nur qualifiziertes bzw. geschultes Personal darf die Abdeckungen des Stromversor-
gungseinschubes öffnen.
GEFAHR
Lebensgefährliche Spannungen im Stromversogungseinschub!
Am Stromversorgungseinschub befinden sich Komponenten (Kondensatoren), welche
auch im ausgeschalteten Zustand des Bestückautomaten und gezogenem Netzstecker
noch für ca. 5 Minuten lebensgefährliche Spannungen führen können.
Warten Sie mindestens 5 Minuten bevor Sie Arbeiten am Stromversorgungseinschu-
bes durchführen.
Nur Servicetechniker der ASM Assembly Systems GmbH&Co.KG bzw. bei ASM ge-
schulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung
und der Sicherheitsabschaltung (CSB) durchführen.
