Betriebsanleitung SIPLACE CA4 V2 2 Betriebssicherheit Ab Softwareversion 713.0 Ausgabe 12/2019 2.7 Restspannungen und Entladeze iten im Bestückautomaten 87 2.7.5 Druckluf tverhältnisse im Bestückau tomaten n ach Abschalt…

2 Betriebssicherheit Betriebsanleitung SIPLACE CA4 V2

2.7 Restspannungen und Entladezeiten im Bestückautomaten Ab Softwareversion 713.0 Ausgabe 12/2019

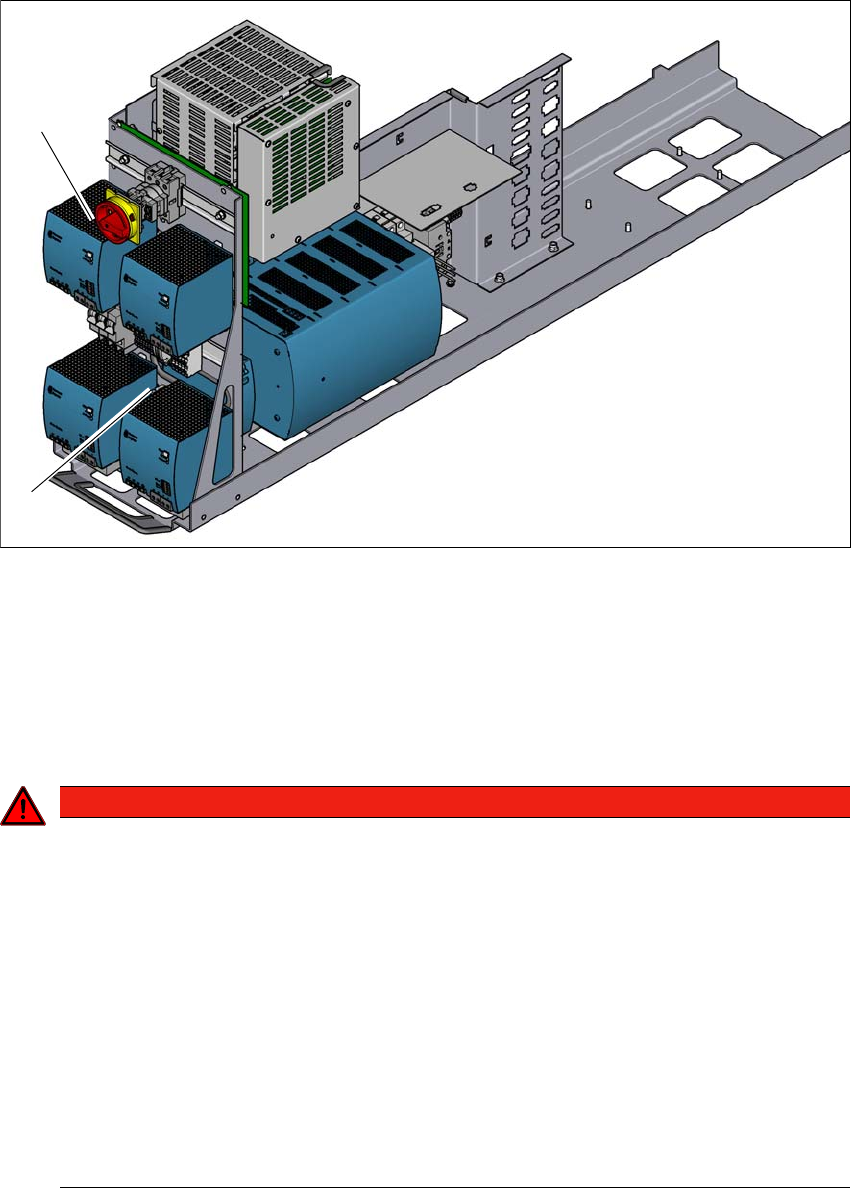

Abb. 2.7 - 1 Stromversorgungseinschub, Vorderseite

(1) Hauptschalter (S1)

(2) Netz-Anschlussklemmen (X94) für das Netzversorgungskabel

2.7.4 Hauptschalter ausgeschaltet - Bestückautomat vom Netz abgeklemmt

(1)

(2)

GEFAHR

Lebensgefährliche Spannungen im Stromversogungseinschub!

Am Stromversorgungseinschub befinden sich Komponenten (Kondensatoren), welche

auch im ausgeschalteten Zustand des Bestückautomaten und gezogenem Netzstecker

noch für ca. 5 Minuten lebensgefährliche Spannungen führen können.

 Bei Arbeiten an der Stromversorgung müssen Sie den Hauptschalter ausschalten,

gegen Wiedereinschalten sichern, den Bestückautomaten vom Stromversorgungs-

Netz trennen und 5 Minuten abwarten, bis sich die Kondensatoren entladen haben.

 Prüfen Sie auf Spannungsfreiheit.Sehen Sie dazu die Vorgehensweise in der Servi-

ceanleitung.

 Nur Servicetechniker der ASM Assembly Systems GmbH&Co.KG bzw. bei ASM ge-

schulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung

und der Sicherheitsabschaltung (CSB) durchführen.

Betriebsanleitung SIPLACE CA4 V2 2 Betriebssicherheit

Ab Softwareversion 713.0 Ausgabe 12/2019 2.7 Restspannungen und Entladezeiten im Bestückautomaten

2.7.5 Druckluftverhältnisse im Bestückautomaten nach Abschalten des Haupt-

schalters

Beim Ausschalten des Hauptschalters oder Ausfall der Netzversorgung für den Bestückautoma-

ten schließt das elektrisch gesteuerte Hauptventil der Drucklufteinheit (Pos. 1 der Abb. 2.8 - 1

Seite 89

). Der Druck fällt innerhalb von 5 s auf 0 MPa (0 bar) ab. Die Komponenten vor den ge-

steuerten Hauptventilen bleiben unter Druck.

2 Betriebssicherheit Betriebsanleitung SIPLACE CA4 V2

2.8 Sperren der Druckluftzufuhr und Druckabbau Ab Softwareversion 713.0 Ausgabe 12/2019

2.8 Sperren der Druckluftzufuhr und Druckabbau

Die Drucklufteinheit befindet sich im Sektorenverteiler an Stellplatz 1 (siehe Abb. 4.2 - 1, Seite

152

). Der Betriebsdruck des Bestückautomaten ist auf 0,50 ± 0,025 MPa (5,0 ± 0,25 bar) fest ein-

gestellt. Die Lage der Drucklufteinheit zeigt Pos. 1 der Abb. 2.8 - 1

, Seite 89. Sie können die

Druckluftzufuhr zum Bestückautomaten mit dem Absperrhahn (Pos. 2 der Abb. 2.8 - 1

, Seite 89)

unterbrechen.

 Lösen Sie mit dem Maschinenschlüssel die Verriegelung der Abdeckung.

 Heben Sie die Abdeckung ab (siehe Abb. 2.8 - 1, Seite 89).

 Drehen Sie den Hebel des Absperrhahns (Pos. 2 der Abb. 2.8 - 1, Seite 89) von der vertikalen

in die horizontale Stellung.

 Beobachten Sie das Betriebsdruckmanometer. Bei eingeschaltetem Bestückautomaten baut

sich der Druck innerhalb 1 Minute auf 0 MPa (0 bar) ab.

 Verriegeln Sie die Drucklufteinheit, indem Sie den Absperrhahn mit einem Schloss verschlie-

ßen (Pos. 2 der Abb. 2.8 - 1

, Seite 89)

VORSICHT

Unterbrechung der Druckluftzufuhr!

 Unterbrechen Sie bei eingeschalteten Bestückautomaten die Druckluftzufuhr mit

dem Absperrhahn maximal 30 Minuten.

 Wenn Sie für Instandhaltungs- bzw. Servicearbeiten am Pneumatiksystem länger

brauchen, schalten Sie den Bestückautomaten am Hauptschalter aus und trennen

ihn von der Druckluftversorgung.
