KGT_200_PL - 第23页

2 9 PCB Stopper Conveyor Unit KGT -081105 3 10 4 7 5 8 Exit Stopper Main Stopper Sub Stopper 9 11 12 13 14 15 16 17 18 19,20 21 22 25 28 26 27 27 23 24 31 29,30 39 37 32 38 36 38 33 33 35,41 34,40 No. Part No. Part Name …

100%1 / 32
1
9

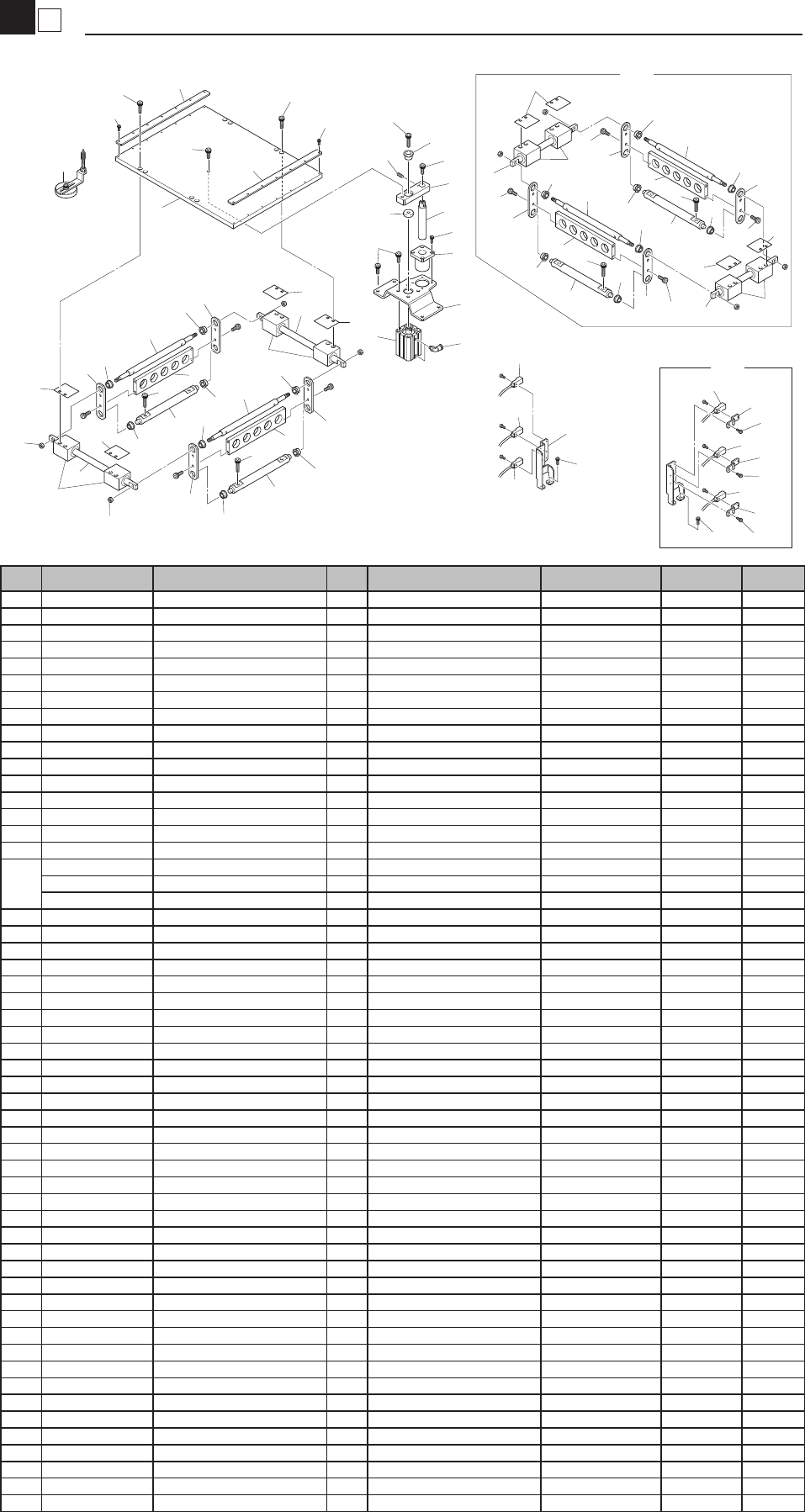

Push Up
Conveyor Unit
KGT-081105
22
19
34
34
30
30
19
1
2
4
3
6
10
11
11
10
11
11
6
7
7
36
36
36
36
36
36
31
31
2
4
3
7
7
36
36
29
8
15
35
9
16
33
5
17
31
33
33
18
32
35
20, 21
(40, 41)
13, 38
12, 37
14, 39
43
43
35
12,37
42
13,38
42
42
14,39
34
34
34
2
4
3
6
10
11
11
10
6
7
7
36
36
36
36
31
2
4
3
7
7
36
36
36
36
31
37
37
11
37
37
OLD
OLD
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KGT-M9201-00X PLATE,PUSHUP 1
1-1 KGT-M9201-01X PLATE,PUSHUP 1 (2003/11/18) M3X0051 NG
2 KGT-M9202-00X BAR, JOINT 2
3 KGT-M9203-00X SHAFT,PIVOT 2
3-1 KGT-M9203-01X SHAFT,PIVOT 2 (2003/11/18) M3X0051 OK
4 KGT-M9204-00X SHAFT,LINK 2
4-1 KGT-M9204-01X SHAFT,LINK 2 (2003/11/18) M3X0051 OK
5 KGT-M9205-00X SHAFT, CYL. 1
6 KGT-M9206-00X ROD 2
6-1 KGT-M9206-01X ROD 2 (2003/11/18) M3X0051 NG
7 KGT-M9207-00X LINK 4
7-1 KGT-M9207-01X LINK 4 (2003/11/18) M3X0051 OK
8 KGT-M9208-00X BRACKET,CYL. 1
8-1 KGT-M9208-01X BRACKET,CYL. 1 (2003/11/18) M3X0051 NG
9 KGT-M9209-00X CYLINDER 1
10 KGT-M920A-00X LINEAR BUSH 4
11
KGT-M920B-00X SHIM 0.02 1
KGT-M920B-10X SHIM 0.05 1
KGT-M920B-20X SHIM 0.1 1
12 KGT-M920P-01X SENSOR, PU UP 1 (R)
13 KGT-M920R-01X SENSOR, PU MID 1 (R)
14 KGT-M920S-01X SENSOR, PU DOWN 1 (R)
15 KGT-M920E-00X LINEAR BUSH 1
16 KGT-M920F-00X HOLDER 1
17 KGT-M920G-00X FLOATING JOINT 1
18 KGT-M920H-00X WASHER 1
18-1 90990-28J047 WASHER,PLAIN 1 (2007/12/20) MDX0104 OK
19 KGT-M920J-00X PLATE 2
19-1 KGT-M920J-01X PLATE 2 (2005/5/18) MB50070 OK
20 KGT-M920L-00X BASE,SENSOR R 1 (R)
20-1 KGT-M920L-01X BASE,SENSOR R 1 (R) (2003/8/25) M380055 OK
20-2 KGT-M920L-02X BASE,SENSOR R 1 (R) (2003/11/17) M3X0047 OK
21 KGT-M920M-00X BASE,SENSOR L 1 (L)
21-1 KGT-M920M-01X BASE,SENSOR L 1 (L) (2003/8/25) M380055 OK
21-2 KGT-M920M-02X BASE,SENSOR L 1 (L) (2003/11/17) M3X0047 OK
22 KGT-M920D-00X PUSH UP PIN UNIT 6
22-1 KGT-M920D-01X PUSH UP PIN UNIT 6 (2007/12/12) H011140 OK
29 $TL4-M5M JOINT 2
30 91317-05016 BOLT HEX. SOCKET HEAD 8
31 91317-06018 BOLT HEX. SOCKET HEAD 5
32 92A08-04306 SET SCREW M4X6 1
33 91317-06010 BOLT HEX. SOCKET HEAD 10
34 91317-03006 BOLT HEX. SOCKET HEAD 20
35 91317-04012 BOLT HEX. SOCKET HEAD 6
36 KGT-M920W-00X BEARING 8
36-1 90933-03J148 BEARING 8 (2007/9/24) MD80067
37 KGT-M920T-01X SENSOR, PU UP 1 (L)
38 KGT-M920U-01X SENSOR, PU MID 1 (L)
39 KGT-M920V-01X SENSOR, PU DOWN 1 (L)
40 KGT-M920L-50X BASE, SENSOR R 1 (L)
41 KGT-M920M-50X BASE, SENSOR L 1 (L)
42 KGT-M920C-00X BRACKET,SENSOR 3
42-1 Delete (2003/11/17) M3X0047
43 95307-06600 NUT HEXAGON 4
2
9

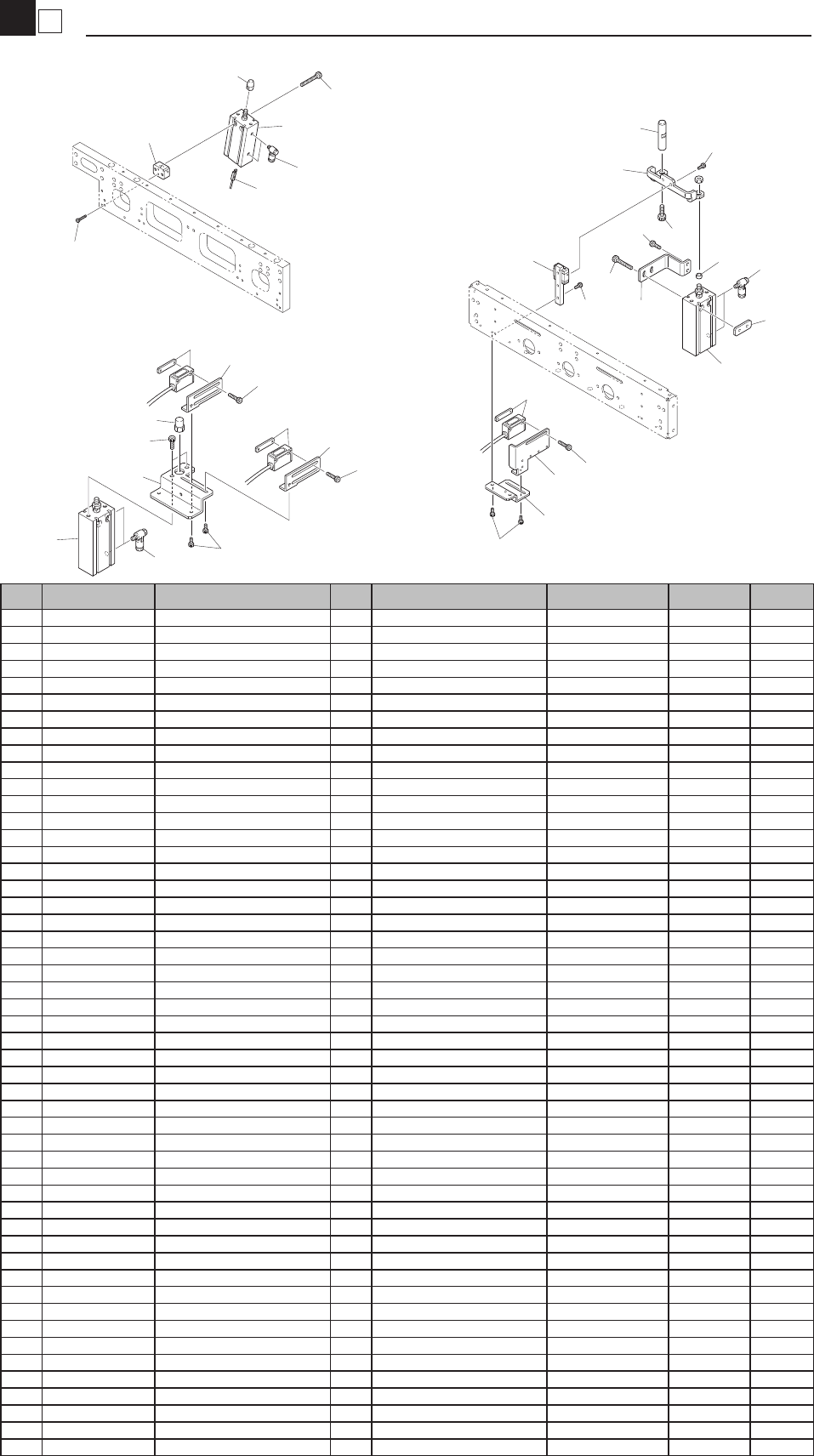

PCB Stopper
Conveyor Unit
KGT-081105
3
10
4
7
5
8
Exit Stopper
Main Stopper Sub Stopper
9
11
12
13
14
15
16
17
18
19,20
21
22
25
28
26
27
27
23
24
31
29,30
39
37
32
38
36
38
33
33
35,41
34,40
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1
2
3 KGT-M9181-00X STOPPER 1
4 KGT-M9182-00X CYLINDER 1
SMC
4-1 KGT-M9182-01X CYLINDER 1
KOGANEI
(2004/2/18) M410131 NG
5 KGT-M655E-00X SENSOR,CYLINDER 1
5-1 KGT-M655E-01X SENSOR,CYLINDER 1 (2003/7/23) M370103 OK
5-2
Delete
(2004/2/18) M410131 OK
6
7 $SL4-M5
JOINT 2
7-1 $TL4-M5M JOINT 2 (2004/2/18) M410131 OK
8 KGT-M9183-00X BASE, CYLINDER 1
8-1 KGT-M9183-01X BASE, CYLINDER 1 (2004/2/18) M410131 NG
8-2 KGT-M9183-02X BASE,CYLINDER 1 (2006/5/19) MC50030 OK
9 91317-03025 BOLT HEX.SOCKET HEAD 2
9-1 91312-03022 BOLT,HEX.SOCKET HEAD 2 (2007/6/29) MD60133 OK
10 91317-05050 BOLT HEX.SOCKET HEAD 2
10-1 91312-05045 BOLT HEX.SOCKET HEAD 2 (2008/1/25) ME10074 OK
11 KGT-M9281-00X PLATE, SUB STOPPER 1
12 KGT-M9282-00X STOPPER, SUB 1
13 KV7-M9283-00X CYL., YMDA16X35 1
14 KGT-M9284-00X BRKT., SENSOR 3 1
15 KV1-M9285-00X SPACER, CYLINDER 1
16 KGT-M9286-00X BRKT., CYILINDER 1
17 KV1-M9287-00X GUIDE, SUB STOPPER 1
18 KV1-M9288-00X PLATE, NUT 1
19 KGT-M928C-01X SENSOR, POS (N00652) 1
R > L
20 KGT-M928A-11X SENSOR, POS (N006C1) 1
L > R
21 $SL4-M5 JOINT 2
22 KGT-M912A-00X BRKT.,SENSOR 1
22-1 KGT-M912A-01X BRKT.,SENSOR 1 (2005/9/19) MB90034 OK
23 91317-03005 BOLT HEX. SOCKET HEAD 3
24 91317-03006 BOLT HEX. SOCKET HEAD 4
25 91317-03015 BOLT HEX. SOCKET HEAD 4
26 91317-04008 BOLT HEX. SOCKET HEAD 2
27 91317-04025 BOLT HEX. SOCKET HEAD 2
28 91317-06010 BOLT HEX. SOCKET HEAD 1
29 KGT-M9271-00X PLATE, EXIT STOPPER 1
R > L
30 KGT-M9271-10X PLATE, EXIT STOPPER 1
L > R
31 KV7-M9282-00X STOPPER, SUB 1
32 KV7-M9283-00X CYL., YMDA16X35 1
33 KG7-M912A-00X BRACKET, SENSOR 2
34 KGT-M928F-01X SENSOR, SLOW (N00666) 1
35 KGT-M928G-01X SENSOR, POS(N00667) 1
36 $SL4-M5 JOINT 2
37 91317-03006 BOLT HEX. SOCKET HEAD 4
38 91317-03015 BOLT HEX. SOCKET HEAD 4
39 91317-04008 BOLT HEX. SOCKET HEAD 2
40 KGT-M928B-01X SENSOR, SOW(N00651) 1
L > R
41 KGT-M928A-01X SENSOR, ENT(N00650) 1
R > L
3
9

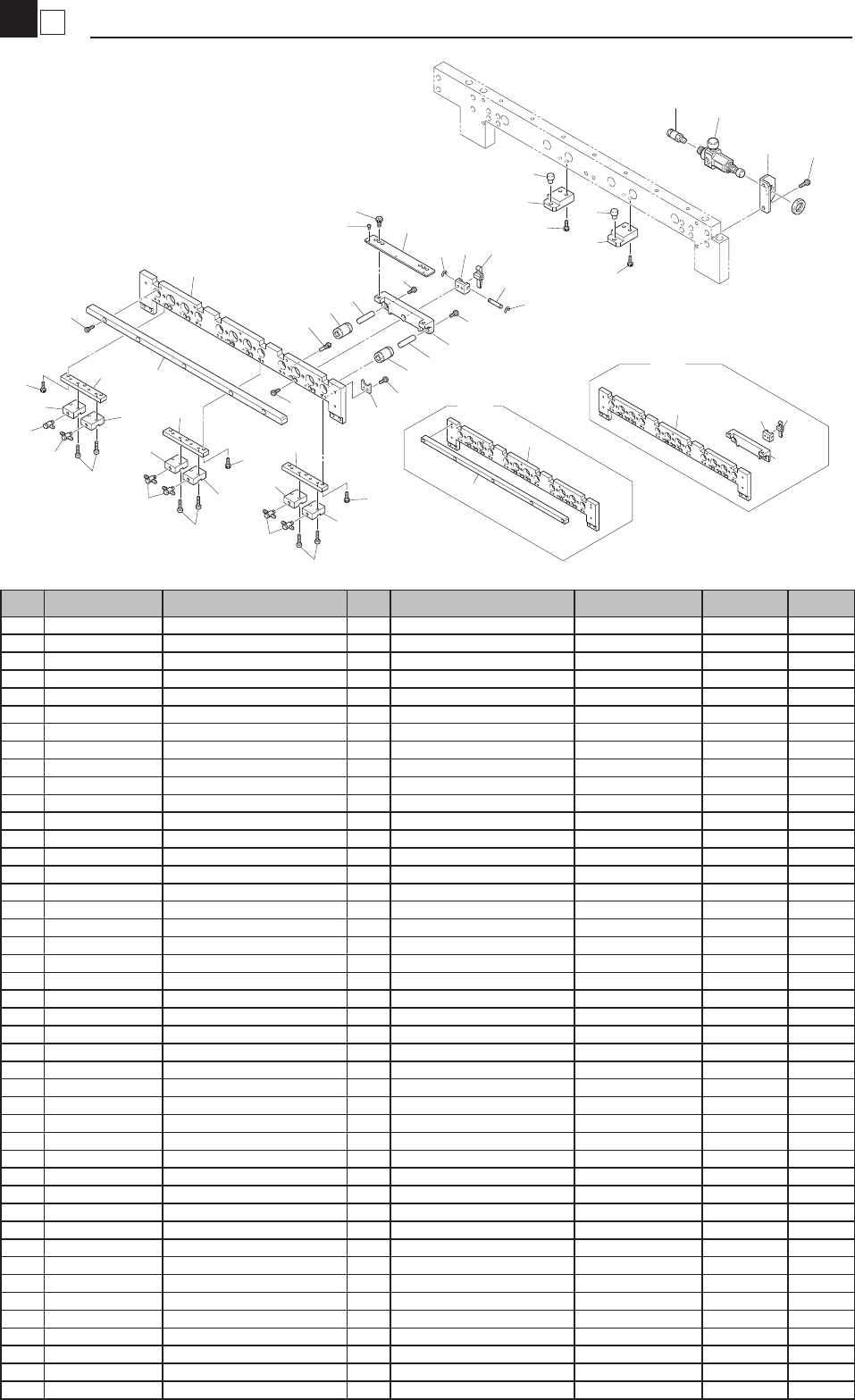

Side Clamp Pos.Assy
Conveyor Unit
KGT-081105
12
11
10
25
22
24
26
9
9
21
8
7
15
19
19
6
13
22
14
13
22
14
17
23
23
16
17
9
17
23
16
17
17
16
17
18
21
21
21
5
4
20
20
3
5
3
2
20
20
1 Fig C
27
10
1 Fig A
1 Fig B
2
8
7
OLD
OLD
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KGT-M9221-00X PLATE 1 Fig A
1-1 KGT-M9221-01X PLATE 1 Fig B 2004/5/18 M410030 NG
1-2 KGT-M9221-02X PLATE 1 Fig C 2004/6/24 M420075 NG
2 KGT-M9222-00X PLATE 1,CLAMP 3
2-1
KGT-M9222-01X PLATE1,CLAMP
3
2004/6/24
M420075 NG
3 KGT-M9223-00X LINER BUSHING 6
4 KGT-M9224-00X STOPPER, BUSHING 6
5 KGT-M9225-00X SHAFT 1 6
6 KGT-M9226-00X SPRING PLUNGER 9
6-1
KGT-M9226-00X SPRING PLUNGER
6
(2004/2/12)
M420075 OK
7 KGT-M9227-00X BASE 1,CLAMP 6
7-1 KGT-M9227-01X BASE1,CLAMP 6 2004/6/24 M420075 NG
8 KGT-M9228-00X HEAD,CLAMP 6
8-1 KGT-M9228-01X HEAD,CLAMP 6 2004/6/24 M420075 NG
9 KGT-M9229-00X HOLDER, CYLINDER 3
10 KGT-M922A-00X KEY 1
10-1 KGT-M915L-01X KEY 1 2004/5/18 M410030 NG
11 KGT-M922B-00X GUIDE,PCB 3
11-1 KGT-M922B-01X GUIDE,PCB 3 (2005/3/7) MB30028 OK
12
KGT-M922C-00X LOW HEAD CAP SCREW 6
12-1 90990-01J017 BOLT,HEX.SOCKET HEAD 6 (2007/10/29) MD00030 OK
13 KGT-M922D-00X BASE , STOPPER 2
14 KGT-M922E-00X STOPPER 2
15 KGT-M922F-00X SHAFT 2 6
16 KGT-M922G-00X JOINT 5
16-1 $UTF4BU-M3 JOINT 5 (2007/9/14) MD80065 OK
17 KGD-M9244-00X CYLINDER 6
18 $UEF4BU-M3 JOINT 1
19 90440-01J030 CIRCLIP 12
20 91317-03006 BOLT HEX. SOCKET HEAD 34
21 91317-03010 BOLT HEX. SOCKET HEAD 14
22 91317-04010 BOLT HEX.SOCKET HEAD 6
22-1 91317-04010 BOLT HEX.SOCKET HEAD 9 (2004/2/12) M420075 OK
23 98980-03012 SCREW BINDING HEAD 12
23-1 98904-03012 SCREW BINDING HEAD 12 (2005/12/12) MBY0041 OK
23-2 98902-03012 SCREW BINDING HEAD 12 (2006/1/9) MBY0166 OK
24 KGT-M922H-00X REGULATOR 1
25 KGT-M922J-00X BRACKET,REGULATOR 1
25-1 KGT-M922J-01X BRACKET,REGULATOR 1 (2005/9/10) MB90045 OK
26 $TS4-M5 JOINT 1
26-1 $TSH4-M5 JOINT 1 (2006/4/24) MC40056 OK
27 KGT-M916W-00X PIN 9
27-1 KGT-M916W-01X PIN 9 (2005/6/20) MB60092 OK
27-2 90990-43J014 PIN 9 (2008/6/3) ME30136 OK
