1. 前言
1.1 产品的确认
• F：表示标准规格产品的监视输出及额定频率、Ethernet 规格产品、安全通讯规格产品及 IP67 规格产品所能使用的通讯协
议。安全通讯规格产品、IP67 规格产品的控制逻辑固定为源型逻辑。
*1 控制逻辑的初始状态因变频器型号的不同而异。
型号为适用电机容量 (kW) 时漏型逻辑为初始状态
型号为额定电流 (A) 时源型逻辑为初始状态
*2 支持 Ethernet 规格产品、安全通讯规格产品、IP67 规格产品。
*3 支持 Ethernet 规格产品、安全通讯规格产品。
• G：表示有无电路板涂层、导体镀层、电源开关。
*1 符合 IEC60721-3-3:1994 3C2
*2 对应容量为 FR-E820-0470(11K) 以上、FR-E840-0380(18.5K) 以上。
*3 仅限 IP67 规格产品
• H：表示有无 EMC 滤波器。
*1 仅限 IP67 规格产品
NOTE
• 本使用手册中记载的变频器型号，是将适用电机容量和额定电流值一并记载并进行说明。
（例）FR-E820-0008(0.1K)
• CC-Link 通讯功能内置产品的型号仅以适用电机容量标记。
SERIAL （生产编号）的解读方法
记号 监视 / 协议规格
额定频率
（初始设定）
控制逻辑
输入信号
（初始状态）
安全
停止信号
-1 脉冲 （FM） 60Hz 漏型逻辑
源型逻辑
（固定）
-4 电压 （AM） 50Hz 源型逻辑
-5 电压 （AM） 60Hz 漏型逻辑
PA
*2
协议组 A （CC-Link IE TSN、CC-Link IE 现场网络 Basic、MODBUS/TCP、
EtherNet/IP、BACnet/IP）
60Hz 漏型逻辑
PB
*2
协议组 B （CC-Link IE TSN、CC-Link IE 现场网络 Basic、MODBUS/TCP、
PROFINET）
50Hz
漏型逻辑和源型
逻辑
*1
PC
*3
协议组 C （EtherCAT） 50Hz
漏型逻辑和源型
逻辑
*1
无- --
记号 电路板涂层
*1
导体镀层 电源开关
无无无无
-60有无无
-06
*2
有有无
-S6
*3
有无有
记号 EMC 滤波器
无无
C2
*1
有 （等级 C2）
SERIAL 由 2 位记号和 3 位生产年月、6 位管理编号构成。
生产年份以公历年份的最后 2 位表示，生产月份的数字 1 ～ 9 表示 1 ～ 9 月、X 表示 10 月、
Y 表示 11 月、Z 表示 12 月。
仓ᇐ䬣⢂ׁ
ƶƶ ƻƻ ƻ ƻƻƻƻƻƻ
䇠 ᒤᴸ ㇑⨶㕆 
6(5,$/˄⭏ӗ㕆˅
15
1. 前言
1.2 运行的步骤
1
2
3
4
5
6
7
8
9
10
1.2 运行的步骤

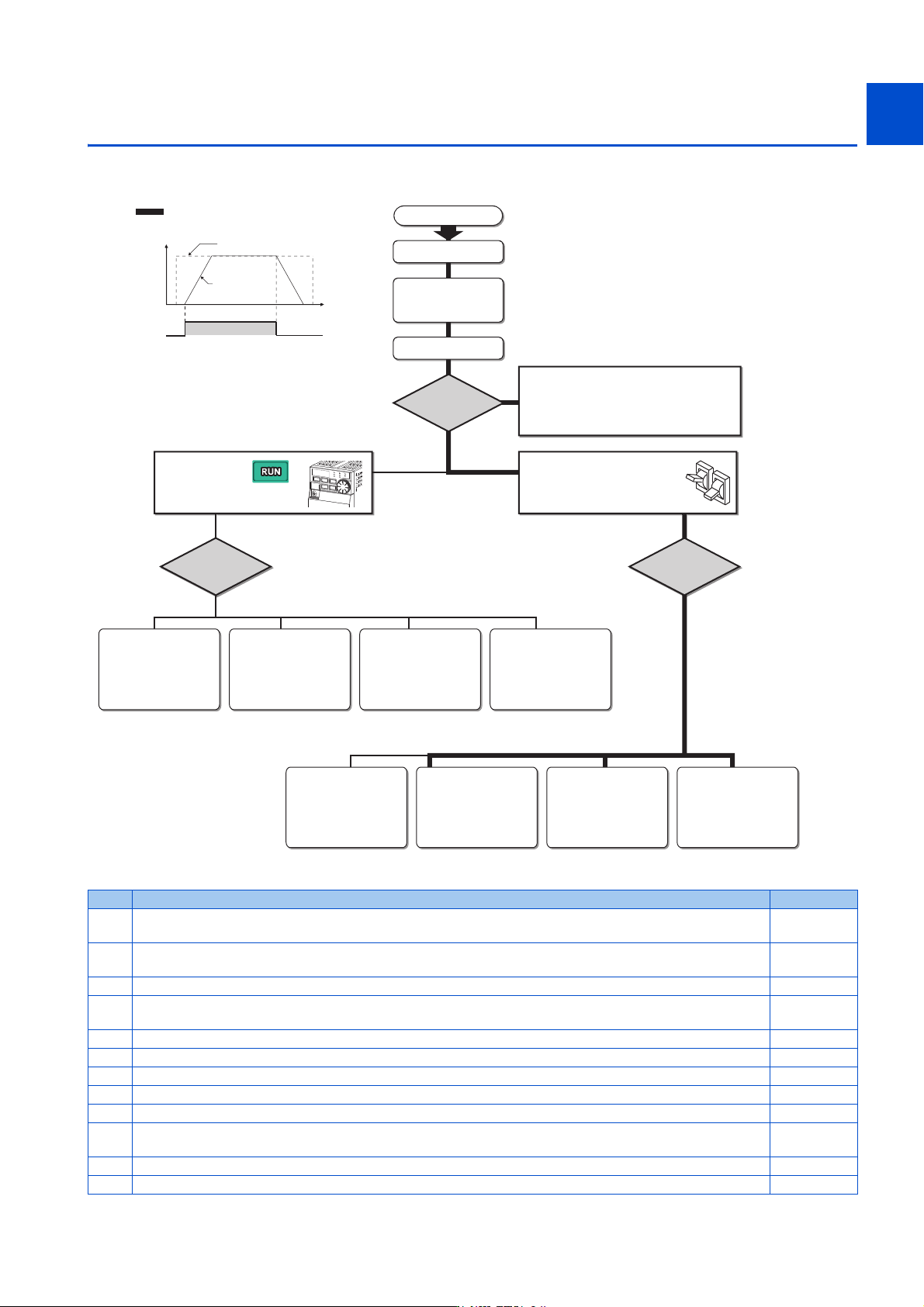

标准规格产品、Ethernet 规格产品及安全通讯规格产品
记号 概要说明 参照页
(a) 设置变频器。
使用手册
（连接篇）
(b) 进行电源、电机的接线。
使用手册
（连接篇）
(c) 选择控制方式 （V/F 控制、先进磁通矢量控制、实时无传感器矢量控制、矢量控制、PM 无传感器矢量控制）。 100
(d) 通过通讯输入启动指令。
使用手册
（通讯篇）
(e) 启动指令和频率指令均可通过 PU 进行设定。（PU 运行模式） 35
(f) 启动指令通过 PU 进行设定，频率指令通过端子 RH、RM、RL 输入进行设定。（外部 /PU 组合运行模式 2） 36
(g) 启动指令通过 PU 进行设定，频率指令通过向端子 2 输入电压进行设定。（外部 /PU 组合运行模式 2） 37
(h) 启动指令通过 PU 进行设定，频率指令通过向端子 4 输入电流进行设定。（外部 /PU 组合运行模式 2） 38
(i) 启动指令通过端子 STF/DI0、STR/DI1 输入进行设定，频率指令通过 PU 进行设定。（外部 /PU 组合运行模式 1） 39
(j)
启动指令通过端子 STF/DI0、STR/DI1 输入进行设定，频率指令通过端子 RH、RM、RL 输入进行设定。（外部运行模
式）
40
(k) 启动指令通过端子 STF/DI0、STR/DI1 输入进行设定，频率指令通过向端子 2 输入电压进行设定。（外部运行模式） 42
(l) 启动指令通过端子 STF/DI0、STR/DI1 输入进行设定，频率指令通过向端子 4 输入电流进行设定。（外部运行模式） 44
ON
频率
(Hz)
时间
（S）
启动
指令
频率指令
变频器
输出频率
行步
行步
运行步骤
设置、安装
控制方式选择
电源、电机
的接线
(PU) (外部) (外部) (外部)
(PU) (外部) (外部) (外部)
频率指令为？
指
频率指令为？
启动指令为？
频率指令为？
指令
频率指令为？
(a)
(b)
(c)
(d)
(e) (f) (g) (h)
(i) (j) (k) (l)
使用了本体的PU接口或Ethernet接口及
内置选件的启动指令（通讯）
Ethernet规格产品、安全通讯规格产品
初始设定
将开关、继电器等连接到变频
器的控制电路端子排上，发出
启动指令（外部)
标准规格产品初始设定
通过操作面板设定
想通过端子上所连接
的开关的ON/OFF来使
频率变化（3速设定）
想通过电压输出设备
进行频率设定
（端子2-5间连接）
想通过电流输出设备
进行频率设定
（端子4-5间连接）
通过操作面板设定
想通过端子上所连接
的开关的ON/OFF来使
频率变化（3速设定）
想通过电压输出设备
进行频率设定
（端子2-5间连接）
想通过电流输出设备
进行频率设定
（端子4-5间连接）
通过操作面板的
发出启动指令（PU）
：初始设定
16
1. 前言
1.2 运行的步骤

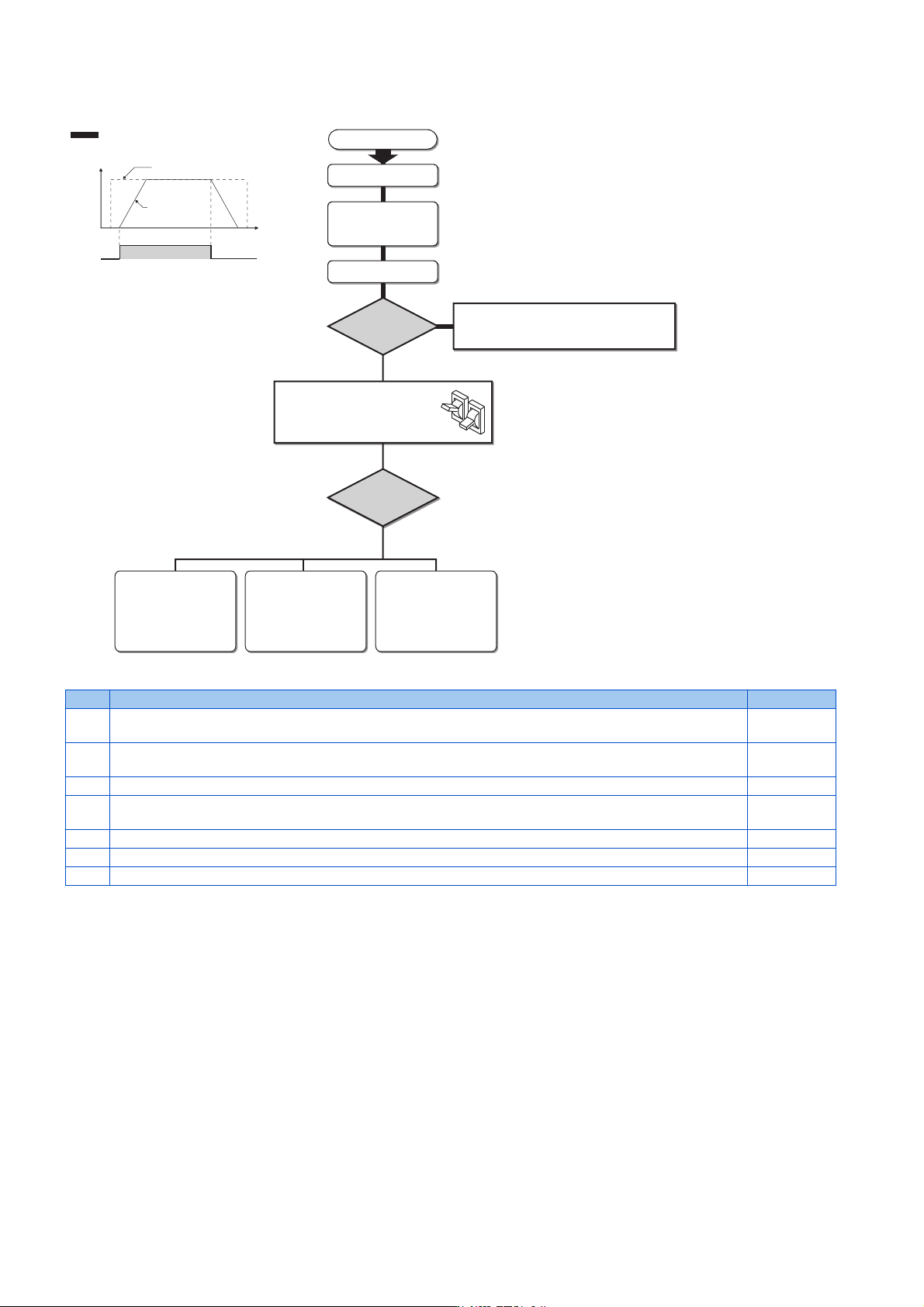

IP67 规格产品
记号 概要说明 参照页
(a) 设置变频器。
使用手册
（连接篇）
(b) 进行电源、电机的接线。
使用手册
（连接篇）
(c) 选择控制方式 （V/F 控制、先进磁通矢量控制、实时无传感器矢量控制、PM 无传感器矢量控制）。 100
(d) 通过通讯输入启动指令。
使用手册
（通讯篇）
(e) 启动指令、频率指令通过 DI0、DI1 输入进行设定。（外部运行模式） 40
(f) 启动指令通过端子 DI0、DI1 输入进行设定，频率指令通过向端子 2 输入电压进行设定。（外部运行模式） 42
(g) 启动指令通过端子 DI0、DI1 输入进行设定，频率指令通过向端子 4 输入电流进行设定。（外部运行模式） 44
21
仁⦷
+]
ᰦ䰤
˄6˅
ࣘ
ᤷԔ
仁⦷ᤷԔ
仁ಘ
䗃ࠪ仁⦷
䘀㹼↕僔
㹼↕
㹼↕
䘀㹼↕僔
䇮㖞ǃᆹ㻵
᧗ࡦᯩᔿ䘹ᤙ
⭥Ⓚǃ⭥ᵪ
Ⲵ᧕㓯
ཆ䜘 ཆ䜘 ཆ䜘
ࣘᤷԔѪ˛
仁⦷ᤷԔѪ˛
ᤷ
仁⦷ᤷԔѪ˛
D
E
F
G
H I J
֯⭘ҶᵜփⲴ(WKHUQHW᧕ⲴࣘᤷԔ
˄䙊䇟˅
ሶᔰޣǃ㔗⭥ಘㅹ䘎᧕ࡠ仁
ಘⲴ᧗ࡦ⭥䐟ㄟᆀ˄᧕˅
ˈࠪࣘᤷԔ˄ཆ䜘˅
ᜣ䙊䗷ㄟᆀкᡰ䘎᧕
ⲴᔰޣⲴ212))ᶕ֯
仁⦷˄䙏䇮ᇊ˅
ᜣ䙊䗷⭥঻䗃ࠪ䇮༷
䘋㹼仁⦷䇮ᇊ
˄ㄟᆀ䰤䘎᧕˅
ᜣ䙊䗷⭥⍱䗃ࠪ䇮༷
䘋㹼仁⦷䇮ᇊ
˄ㄟᆀ䰤䘎᧕˅
˖ࡍ࿻䇮ᇊ
