2. 基本操作
2.1 关于操作面板
2 基本操作
本章是关于本产品的基本操作方法的说明。
使用之前应务必阅读注意事项等。
2.1 关于操作面板
2.1.1 操作面板的各部分名称
标准规格产品、CC-Link 通讯功能内置产品
操作面板不能从变频器上拆卸下来。
No. 操作部位 名称 内容
(a) 监视 （4 位 LED）
显示频率、参数编号等。
（通过设定 Pr.52、Pr.774 ～ Pr.776，可以变更监视项目。）
(b) 单位显示
Hz：显示频率时亮灯。（设定频率监视显示时闪烁。）
A：显示电流时亮灯。
（显示上述以外的信息时，“Hz”、“A” 均熄灯。）
(c) 运行模式显示
PU：PU 运行模式时亮灯。
EXT：外部运行模式时亮灯。（标准规格产品的初始设定，为电源 ON 后即亮灯。）
NET：网络运行模式时亮灯。（CC-Link 通讯功能内置产品的初始设定，为电源 ON 后
即亮灯。）
外部 /PU 组合运行模式 1、2 时，PU、EXT 同时亮灯。
(d) 操作面板状态显示
MON：仅第 1 ～ 3 监视显示时亮灯。
PRM：参数设定模式时亮灯。选择简单设定模式时闪烁。
(e) 运行状态显示
在变频器动作中亮灯 / 闪烁。
亮灯：正转运行中
缓慢闪烁 （1.4s 周期）：反转运行中
快速闪烁 （0.2s 周期）：虽然输入启动指令但无法运行的状态
*1
(f) 控制电机显示
设定 PM 无传感器矢量控制时亮灯。
选择试运行状态时闪烁。感应电机设定时熄灯。
(g) 顺控功能有效显示 顺控功能动作时亮灯。（发生顺控错误时会闪烁。）
(h) M 旋钮
表示三菱电机变频器的旋钮。变更频率设定、参数的设定值。
按下旋钮后显示器可显示如下内容。
• 监视模式时的设定频率显示 （可通过 Pr.992 进行变更）
• 校正时的当前设定值显示
(i) PU/EXT 键
标准规格产品时，切换 PU 运行模式、PU JOG 运行模式、外部运行模式。
CC-Link 通讯功能内置产品时，切换 PU 运行模式、PU JOG 运行模式、网络运行模
式。
与 [MODE] 键同时按下后，可切换至运行模式的简单设定模式。
解除 PU 停止。
(j) MODE 键
切换各模式。
与 [PU/EXT] 键同时按下后，可切换至运行模式的简单设定模式。
长按 （2s）后可进行操作锁定。Pr.161 ＝ “0” （初始值）时按键锁定模式无效。
（参照第231页）
F G
H
L
M
N
ED
Q O P
I
J
K
21
2. 基本操作
2.1 关于操作面板
1
2
3
4
5
6
7
8
9
10
*1 输入 MRS 信号、X10 信号的状态、瞬时停电再启动过程中、自动调谐完成后、SE （参数误设定）警报时等
Ethernet 规格产品、安全通讯规格产品
操作面板不能从变频器上拆卸下来。

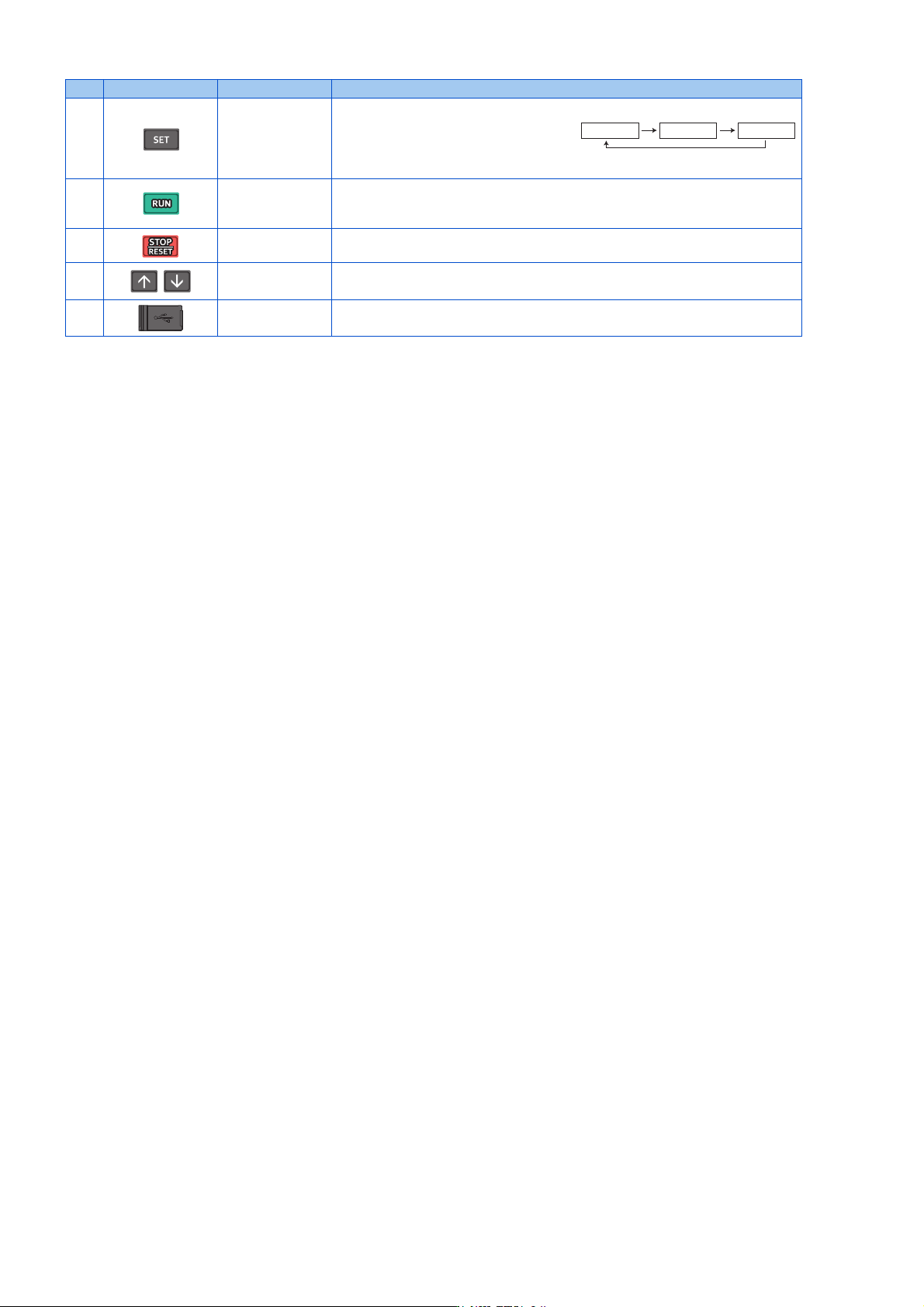

(k) SET 键
确定各项设定。
如果在运行中按下，则监视内容将发生变
化。
（通过设定 Pr.52、Pr.774 ～ Pr.776，可
以变更监视项目。）
(l) RUN 键
启动指令
可以通过 Pr.40 的设定选择旋转方向。当 Pr.40 ＝ “0” （初始值）时，将以正转
启动。
(m) STOP/RESET 键
停止运行指令。
保护功能起动时，进行变频器的复位。
(n) USB 接口 可以通过 USB 连接使用 FR Configurator2。
No. 操作部位 名称 内容
(a) 监视 （4 位 LED）
显示频率、参数编号等。
（通过设定 Pr.52、Pr.774 ～ Pr.776，可以变更监视项目。）
(b) 单位显示
Hz：显示频率时亮灯。（设定频率监视显示时闪烁。）
A：显示电流时亮灯。
（显示上述以外的信息时，“Hz”、“A” 均熄灯。）
(c) 运行模式显示
PU：PU 运行模式时亮灯。
EXT：外部运行模式时亮灯。
NET：网络运行模式时亮灯。（初始设定时，电源 ON 后即亮灯。）
外部 /PU 组合运行模式 1、2 时，PU、EXT 同时亮灯。
(d) 操作面板状态显示
MON：仅第 1 ～ 3 监视显示时亮灯。
PRM：参数设定模式时亮灯。选择简单设定模式时闪烁。
(e) 运行状态显示
在变频器动作中亮灯 / 闪烁。
亮灯：正转运行中
缓慢闪烁 （1.4s 周期）：反转运行中
快速闪烁 （0.2s 周期）：虽然输入启动指令但无法运行的状态
*1
(f) 控制电机显示
设定 PM 无传感器矢量控制时亮灯。
选择试运行状态时闪烁。感应电机设定时熄灯。
(g) 顺控功能有效显示 顺控功能动作时亮灯。（发生顺控错误时会闪烁。）
(h)
Ethernet 通讯状
态
显示 Ethernet 通讯状态。详细内容，请参照使用手册 （通讯篇）。
(i) PU/EXT 键
切换 PU 运行模式、PU JOG 运行模式、网络运行模式。
与 [MODE] 键同时按下后，可切换至运行模式的简单设定模式。
解除 PU 停止。
(j) MODE 键
切换各模式。
与 [PU/EXT] 键同时按下后，可切换至运行模式的简单设定模式。
长按 （2s）后可进行操作锁定。Pr.161 ＝ “0” （初始值）时按键锁定模式无效。
（参照第231页）
No. 操作部位 名称 内容
䗃ࠪ仁⦷
ࡍ䇮ᇊᰦ
䗃ࠪ⭥⍱ 䗃ࠪ⭥
F G
H
L
M
N
ED
R O P
Q
I
J
K
22
2. 基本操作
2.1 关于操作面板
*1 输入 MRS 信号、X10 信号的状态、瞬时停电再启动过程中、自动调谐完成后、SE （参数误设定）警报时等
(k) SET 键
确定各项设定。
如果在运行中按下，则监视内容将发生变
化。
（通过设定 Pr.52、Pr.774 ～ Pr.776，可
以变更监视项目。）
(l) RUN 键
启动指令
可以通过 Pr.40 的设定选择旋转方向。当 Pr.40 ＝ “0” （初始值）时，将以正转
启动。
(m) STOP/RESET 键
停止运行指令。
保护功能起动时，进行变频器的复位。
(n) 上下键 变更频率设定、参数的设定值。
(o) USB 接口 可以通过 USB 连接使用 FR Configurator2。
No. 操作部位 名称 内容
䗃ࠪ仁⦷
ࡍ䇮ᇊᰦ
䗃ࠪ⭥⍱ 䗃ࠪ⭥
