23 2. 基本操作 2.1 关于操作面板 1 2 3 4 5 6 7 8 9 10 IP67 规格产品 操作面板不能从变频器上拆卸下来。IP67 规格产品无法通过 M 旋钮或按键来操作。 *1 输入 MRS 信号、X10 信号的状态、瞬时停电再启动过程中、自动调谐完 成后、SE （参数误设定）警报时等 No. 操 作部位 名称 内容 (a) 监视 （4 位 LED） 显示频率等。 （通过设定 Pr.774 ，可以变更监视项目。 ）…
22
2. 基本操作
2.1 关于操作面板
*1 输入 MRS 信号、X10 信号的状态、瞬时停电再启动过程中、自动调谐完成后、SE （参数误设定）警报时等
(k) SET 键
确定各项设定。
如果在运行中按下，则监视内容将发生变
化。
（通过设定 Pr.52、Pr.774 ～ Pr.776，可
以变更监视项目。）
(l) RUN 键
启动指令
可以通过 Pr.40 的设定选择旋转方向。当 Pr.40 ＝ “0” （初始值）时，将以正转
启动。
(m) STOP/RESET 键
停止运行指令。
保护功能起动时，进行变频器的复位。
(n) 上下键 变更频率设定、参数的设定值。
(o) USB 接口 可以通过 USB 连接使用 FR Configurator2。
No. 操作部位 名称 内容
䗃ࠪ仁⦷
ࡍ䇮ᇊᰦ
䗃ࠪ⭥⍱ 䗃ࠪ⭥
23
2. 基本操作
2.1 关于操作面板
1
2
3
4
5
6
7
8
9
10

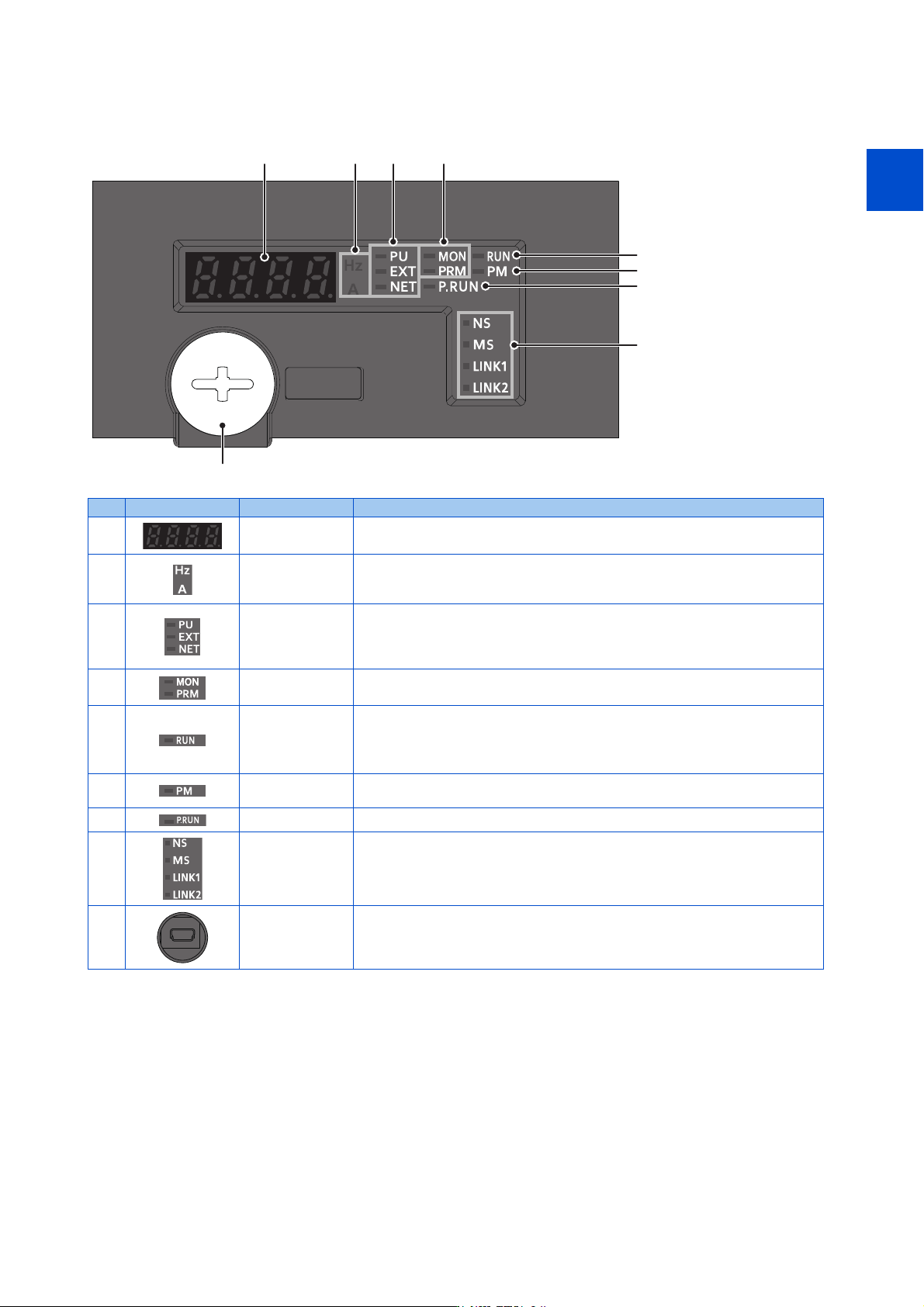

IP67 规格产品
操作面板不能从变频器上拆卸下来。IP67 规格产品无法通过 M 旋钮或按键来操作。
*1 输入 MRS 信号、X10 信号的状态、瞬时停电再启动过程中、自动调谐完成后、SE （参数误设定）警报时等
No. 操作部位 名称 内容
(a) 监视 （4 位 LED）
显示频率等。
（通过设定 Pr.774，可以变更监视项目。）
(b) 单位显示
Hz：显示频率时亮灯。（设定频率监视显示时闪烁。）
A：显示电流时亮灯。
（显示上述以外的信息时，“Hz”、“A” 均熄灯。）
(c) 运行模式显示
PU：PU 运行模式时亮灯。
EXT：外部运行模式时亮灯。
NET：网络运行模式时亮灯。（初始设定时，电源 ON 后即亮灯。）
外部 /PU 组合运行模式 1、2 时，PU、EXT 同时亮灯。
(d) 操作面板状态显示
MON：仅监视显示时亮灯。
PRM：不使用。
(e) 运行状态显示
在变频器动作中亮灯 / 闪烁。
亮灯：正转运行中
缓慢闪烁 （1.4s 周期）：反转运行中
快速闪烁 （0.2s 周期）：虽然输入启动指令但无法运行的状态
*1
(f) 控制电机显示
设定 PM 无传感器矢量控制时亮灯。
选择试运行状态时闪烁。感应电机设定时熄灯。
(g) 顺控功能有效显示 顺控功能动作时亮灯。（发生顺控错误时会闪烁。）
(h)
Ethernet 通讯状
态
显示 Ethernet 通讯状态。详细内容，请参照使用手册 （通讯篇）。
(i) USB 接口
取下树脂盖帽 （小）后，可以通过 USB 连接使用 FR Configurator2。
在取下树脂盖帽 （小）的状态下，为 IP00。使用 USB 接口后，应通过手动工具 （螺
丝刀等）牢固地安装树脂盖帽 （小）。（紧固转矩：1.5N·m）
F G
H
ED
I
J
K
L
24
2. 基本操作
2.1 关于操作面板

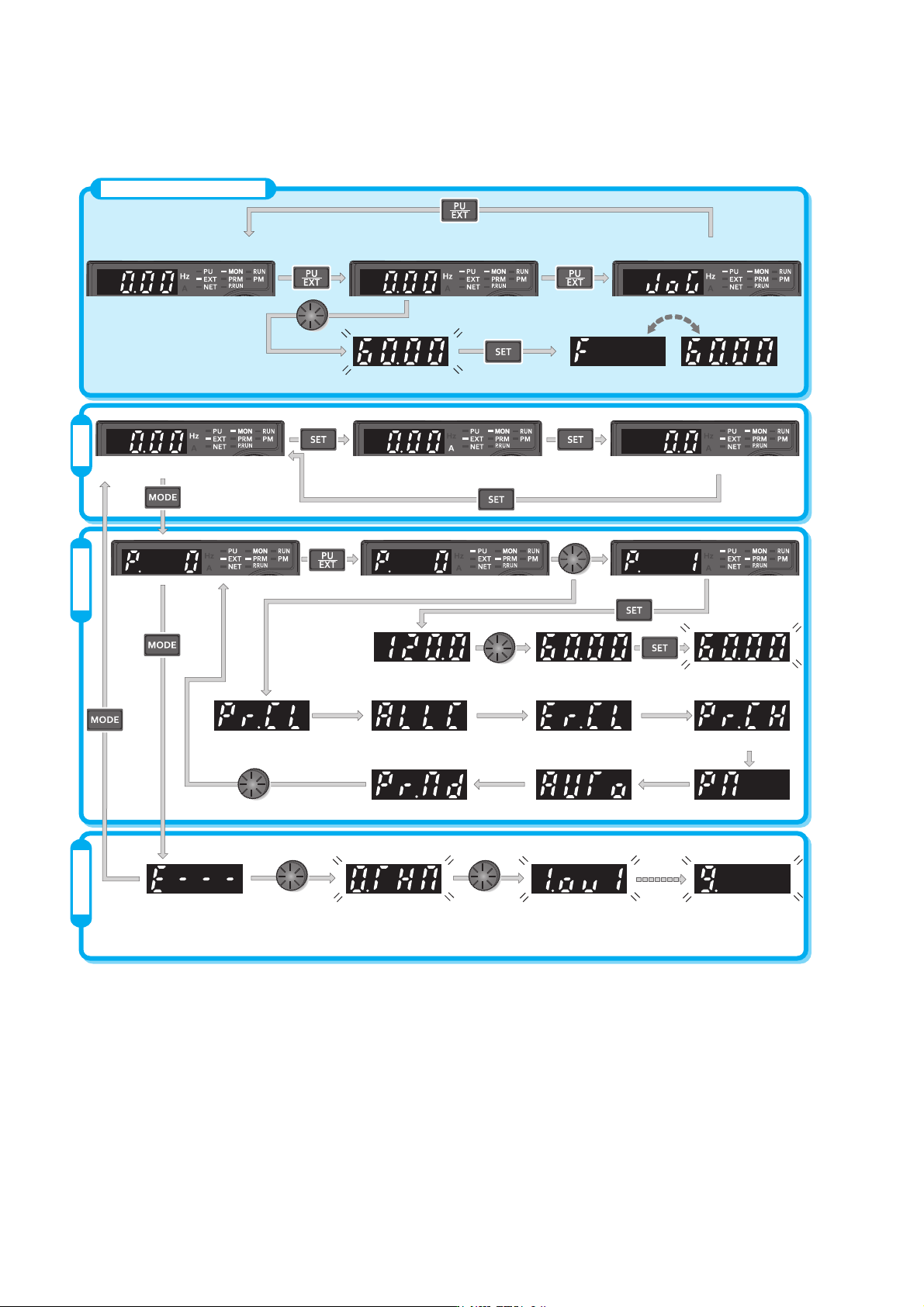

2.1.2 操作面板的基本操作
基本操作 （标准规格产品、CC-Link 通讯功能内置产品）
*1 CC-Link 通讯功能内置产品的情况下，接通电源时为网络运行模式。关于运行模式的详细内容，请参照第 274 页。
*2 可以变更监视内容。（参照第 338 页）
*3 575V 等级时不显示。
*4 关于报警记录的详细内容，请参照使用手册 （维护篇）。
৲ᮠ䇮ᇊᣕ䆖䇠ᖅ
䘀㹼⁑ᔿ࠷ᦒ仁⦷䇮ᇊ
ⴁ㿶
ཌ䜞䘆㺂⁗ᕅδ䙐⭫Ⓠᰬε
䗉࠰仇⦽ⴇ㿼δ䙐⭫Ⓠᰬε
38䘆㺂⁗ᕅ 38⛯ࣞ䘆㺂⁗ᕅ
䗉࠰⭫⍷ⴇ㿼 䗉࠰⭫ুⴇ㿼
ᱮ⽪䗷৫⅑ᣕ䆖ⲴᇩDŽ
ᰐᣕ䆖䇠ᖅᰦˈӵᱮ⽪ᣕ䆖㕆DŽ
ᱮ⽪ᖃࡽ䇮ᇊ٬
38䘀㹼⁑ᔿ
ᮠ٬ᴤ
৲ᮠ߉ޕᆼ∅ʽʽ
ֻ ֻ ֻ
ࡓခٲᴪж㿾㺞
30ࡓခ䇴ᇐ
৸ᮦ䲚 䲚ޞ䜞৸ᮦ 䲚ᣛ䆜䇦ᖋ
৸ᮦ㠠ࣞ䇴ᇐ
ᣛ䆜䇦ᖋ ᣛ䆜䇦ᖋ ᣛ䆜䇦ᖋ
уࣕ㜳Ⲻ৸ᮦ䇴ᇐ
䰚⛱ 䰚⛱
䰚⛱
䰚⛱
仁⦷䇮ᇊ߉ޕᆼ∅ᮠ٬ᴤ
䰚⛱
