252
8. （E）环境设定参数
8.16 变频器部件的寿命显示
主电路电容器的寿命显示 （Pr.258、Pr.259）
• 主电路电容器的准确寿命检测会根据电容器温度的变化而变化，所以应在切断电源 3 小时以后再进行检测。
•在Pr.258 中显示主电路电容器的老化程度。
• 出厂时的主电路电容器容量作为 100%，每次检测时在 Pr.258 中显示电容器寿命。如果测量值为 85% 以下时，将 Pr.255 位
1 设为 ON 的同时，以 Y90 信号输出警报。
• 通过下述要领检测电容器容量，确认电容器容量的老化程度。
1. 连接电机，确认处于停止中。
2. 设为 Pr.259 ＝ “1” （开始检测）。
3. 将电源设为 OFF。变频器会在电源为 OFF 时，对电机施加直流电压并计算电容器容量。
4. 确认操作面板的显示熄灯后再接通电源。
5. 确认 Pr.259 ＝ “3” （检测完成），读取 Pr.258，确认主电路电容器的老化程度。
NOTE
• 在下述条件下测算主电路电容器寿命主电路电容器寿命时，为 “ 强制结束 ” （Pr.259 ＝ “8”）或 “ 检测错误 ” （Pr.259
＝ “9”），有时会始终保持 “ 检测开始 ” （Pr.259=“1”）的状态。进行测算前应避免出现下述条件。此外，在下述条件
下，即使 “ 检测结束 ” （Pr.259 ＝ “3”）也无法正常测算。
• 使用环境：环境温度 （年平均温度 40 ℃ （无腐蚀性气体、可燃性气体、油雾、尘埃））
输出电流 （变频器额定的 80%）
• 频繁通过输入侧电磁接触器进行开关操作时，整流部的寿命会由于接通电源时反复出现的冲击电流而缩短，因此需要尽量避免
该操作。
Pr.259 内容 备注
0 不检测 初始值
1 检测开始 电源 OFF 后开始检测
2正在检测
只能显示不能设定
3检测完成
8强制结束
9检测错误
无法测量 有可能出现测量误差
• 连接了 FR-HC2、FR-XC
• 检测过程中电源 ON
• 电机未连接变频器
• 变频器报警停止过程中或电源 OFF 时发生报警
• 通过 MRS 信号正在切断变频器的输出
• 在检测过程中出现了启动指令
• 使用 EtherCAT 时，通过 Controlword 进行控制
• 端子 P/+、N/- 连接了直流电源
• 电机正在旋转 （自由运行的状态）
• 相对于变频器容量，电机容量小 2 个等级以上
• 适用电机的设定错误
• 连接了参数模块 （FR-PU07）
• 将端子 PC 用作电源使用
• 控制电路端子排及内置选件的输入输出端子为 ON （导通）
• 安装了内置选件 （仅限 0.75K 以下的容量）
• 操作面板上显示为 “EV” （主电路电源 OFF、24V 外部电源输入模
式）
警告
• 在测量主电路电容器容量时（Pr.259 ＝ “1”），在电源 OFF 状态下向电机施加 1 秒钟左右的直流电压。请勿在电源 OFF
后立刻触碰电机端子等，以防触电。
253
8. （E）环境设定参数
8.16 变频器部件的寿命显示
1
2
3
4
5
6
7
8
9
10
冷却风扇的寿命显示
• 检测出冷却风扇的转数在规定转数以下，在操作面板或参数模块中显示风扇故障 “FN”。另外，报警显示是在 Pr.255 位2
设为 ON 的同时，以 Y90 信号与轻故障 （LF）信号输出警报。
• LF 信号使用的端子应在 Pr.190 ～ Pr.197 （输出端子功能选择）中设定 “98 （正逻辑）或者 198 （负逻辑）”。
NOTE
• 对于装配有多个冷却风扇的变频器，会诊断每个冷却风扇的寿命。
• 如果通过 Pr.190 ～ Pr.197（输出端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
主电路电容器的寿命推断显示 （Pr.506）
• 为了检测寿命，即使不能将电源设为 OFF，也可以在持续运行的情况下推断主电路电容器的寿命。但是，通过本功能进行
的寿命推断是根据理论算出的，所以只能作为参考。
• 主电路电容器的寿命显示为 Pr.506。
• 根据通电时间和变频器输出功率计算主电路电容器寿命，从 100% 开始倒计数。主电路电容器寿命低于 10% 时，将 Pr.255
位 5 设为 ON 的同时，以 Y90 信号输出警报。
ABC 继电器触点的寿命显示 （Pr.507、Pr.508）
•在Pr.507 中显示 ABC 继电器触点的老化程度，在 Pr.508 中显示 ABC2 继电器触点的老化程度 （仅 IP67 规格产品）。
• 计算触点 （继电器）ON 次数，从 100% （0 次）开始以 1%/500 次倒计数。达到 10% （45000 次）时，将 Pr.255 位 6 或位 7
（仅 IP67 规格产品）设为 ON 的同时，以 Y90 信号输出警报。
• 可以将 Pr.507、Pr.508 （仅 IP67 规格产品）设定为任意的值。
NOTE
• CC-Link 通讯功能内置产品中无 ABC 继电器触点。
变频器模块的寿命显示 （Pr.509）
•在Pr.509 中显示变频器模块的老化程度。
• 通过变频器模块的温度变化计算老化程度，从 100% 开始倒计数。变频器模块寿命变为 15% 时，将 Pr.255 位 8 设为 ON 的同
时，以 Y90 信号输出警报。
环境诊断功能 （腐蚀等级显示）（Pr.198）
• 使用金属腐蚀传感器对变频器的腐蚀损坏的危险度 （腐蚀程度）进行通知的系统。
• 通过金属腐蚀传感器监视腐蚀状况，从等级 1 开始计算。可以通过 Pr.198 确认腐蚀等级。变为等级 3 时，将 Pr.255 位9
设为 ON 的同时，以 Y90 信号输出警报。此外，在操作面板上显示 “Cor”。
• 关于腐蚀等级影响的内容如下表所示。
*1 表示达到等级后的剩余寿命。例如，1 个月达到了等级 3 的情况下，可能会在 4 个月后发生故障，3 年达到了等级 3 的情况下，可能会在 12年后
发生故障。
等级 危险度 腐蚀状态的定义 设计剩余寿命 （预测）
*1
警报输出
1 0% ～ 5% 几乎不会对变频器产生影响。 － 无
26%～24%
可能对变频器产生影响，需要改善环境 （过
滤、换气）。
使用时间为当前使用时间的 16 倍左右时，变
频器可能会因腐蚀损坏而发生故障。
无
3 25% ～ 100%
发生会影响变频器的腐蚀现象的可能性较高，
需要改善环境 （过滤、换气）。此外，应根据
需要研讨提前更换变频器。
使用时间为当前使用时间的 4 倍左右时，变频
器可能会因腐蚀损坏而发生故障。
有
254
8. （E）环境设定参数
8.17 维护定时器警报

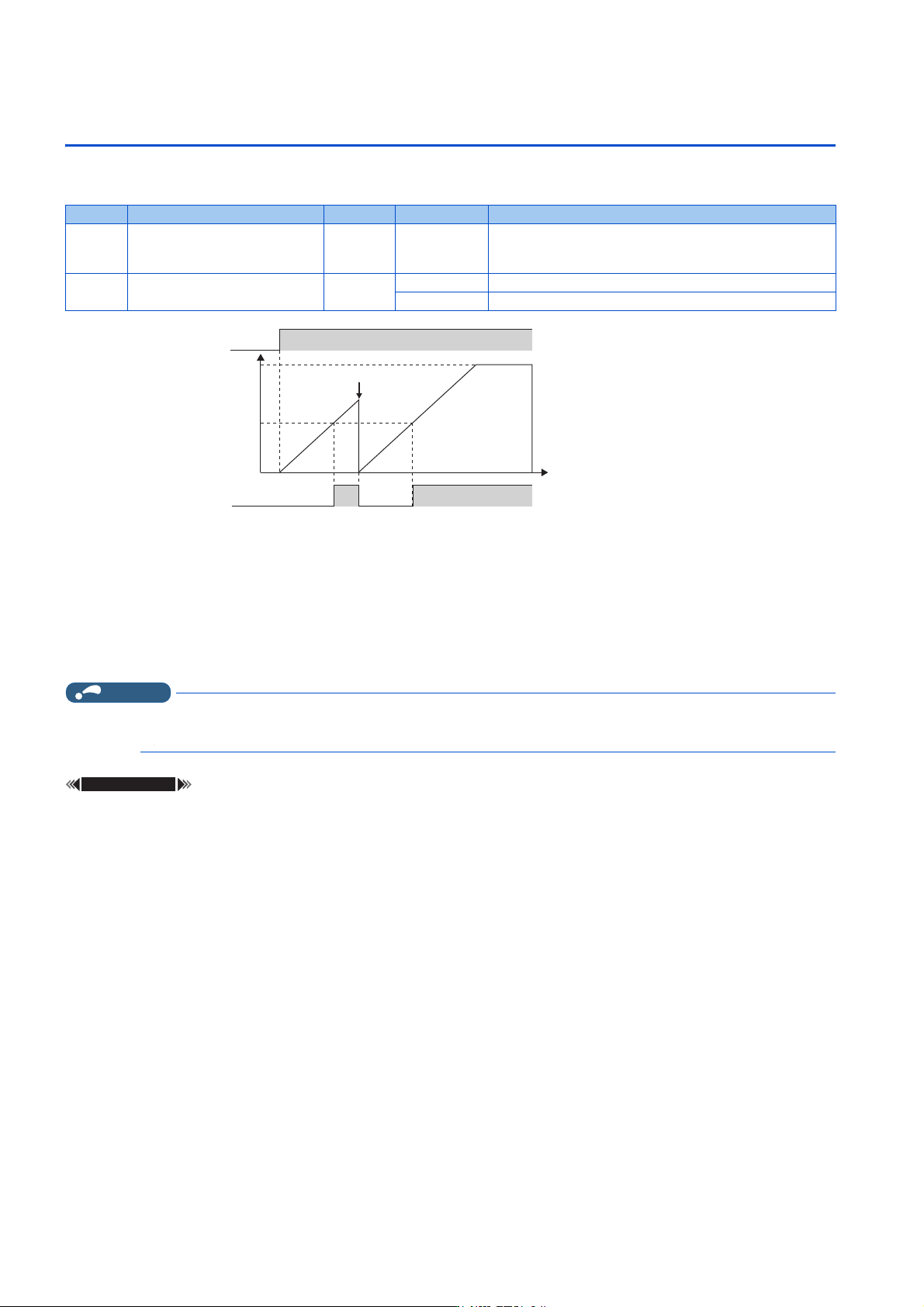

8.17 维护定时器警报
变频器的累计通电时间经过参数设定时间后，输出维护定时器输出信号 （Y95）。操作面板显示 “MT”。可以用于掌握外围设
备的维护时期。
• 每小时在 EEPROM 中存储一次变频器的累计通电时间，在 Pr.503 中以 100h 为单位显示。Pr.503 固定为 9998 （999800h）。
• Pr.503 的值，在经过了 Pr.504 中所设定的时间 （100h 为单位）后，在输出维护定时器 （Y95）信号的同时，操作面板显
示 “MT”。
• Y95 信号输出所使用的端子，应通过在 Pr.190 ～ Pr.197（输出端子功能选择）中设定 “95（正逻辑）或 195（负逻辑）”
来进行端子功能的分配。
NOTE
• 每小时计算一次累计通电时间。不计算不足 1 小时的通电时间。
• 如果通过 Pr.190 ～ Pr.197（输出端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
参照参数
Pr.190 ～ Pr.197 （输出端子功能选择） 第 359 页
Pr. 名称 初始值 设定范围 内容
503
E710
维护定时器 0 0(1 ～ 9998)
变频器的累计通电时间以 100h 为单位显示 （仅用于读取）。
Pr.503 ＝ “1 ～ 9998” 时，如果写入设定值 “0” 则清除累
计通电时间。（Pr.503 ＝ “0” 时，不可以写入）
504
E711
维护定时器报警输出设定时间 9999
0 ～ 9998 设定到输出维护定时器警报输出信号 （Y95）为止的时间。
9999 功能无效
ࡍ⅑⭥Ⓚ
ᰦ䰤
21
㔤ᣔᇊᰦಘ
3U
൘3Uѝ䇮ᇊĀā
<ؑ
07ᱮ⽪
2)) 2121
3U
K
㔤ᣔᇊᰦಘⲴࣘ⽪ֻ
