258
9. （F）关于加减速的设定
9.1 加速时间、减速时间的设定
9 （F）关于加减速的设定
9.1 加速时间、减速时间的设定
设定电机的加减速时间。
要缓慢地加减速时应设定为较大值，快速加减速时应设定为较小值。
关于瞬时停电再启动时的加速时间，请参照 Pr.611 再启动时加速时间 （第 497 页、第 502 页）。
*1 Gr.1、Gr.2 表示参数初始值组。（参照第54页）
*2 FR-E820-0175(3.7K) 以下、FR-E840-0095(3.7K) 以下、FR-E860-0061(3.7K) 以下、FR-E820S-0110(2.2K) 以下、FR-E810W-0050(0.75K) 以下、
FR-E846-0095(3.7K) 以下的初始值。
目的 需要设定的参数 参照页
电机加减速时间的设定 加减速时间
P.F000 ～ P.F003、
P.F010、P.F011、
P.F020 ～ P.F022、
P.F040、P.F070、
P.F071、P.H801
Pr.7、Pr.8、
Pr.16、Pr.20、
Pr.21、Pr.44、
Pr.45、 Pr.147、
Pr.375、Pr.611、
Pr.791、Pr.792、
Pr.1103
258
根据不同的用途设定加减速曲线 加减速曲线 P.F100 Pr.29 263
通过端子进行无级调速设定 遥控设定功能 P.F101 Pr.59 265
启动频率 启动频率和启动时保持 P.F102、P.F103 Pr.13、Pr.571 269、270
自动设定最佳的加减速时间 自动加减速
P.F500、P.F510 ～
P.F513、P.A110
Pr.61 ～ Pr.63、
Pr.292、Pr.293
271
Pr. 名称
初始值
*1
设定范围 内容
Gr.1 Gr.2
20
F000
加减速基准频率 60Hz 50Hz 1 ～ 590Hz
设定以加减速时间为标准的频率。设定加减速时间是指设定从停止
到 Pr.20 间的频率变化时间。
21
F001
加减速时间单位 0
0 单位：0.1s
选择加减速时间设定的单
位。
1 单位：0.01s
16
F002
JOG 加减速时间 0.5s 0 ～ 3600s
设定 JOG 运行时的加减速时间 （从停止到 Pr.20 的时间）。参照第
293 页
611
F003
再启动时加速时间 9999
0 ～ 3600s 设定再启动时的加速时间 （从停止到 Pr.20 的时间）。
9999
再启动时的加速时间为常规的加速时间 （Pr.7 等）。参照第 497
页、第502页
7
F010
加速时间
5s
*2
0 ～ 3600s 设定电机加速时间 （从停止到 Pr.20 的时间）。
10s
*3
15s
*4
8
F011
减速时间
5s
*2
0 ～ 3600s 设定电机减速时间 （从 Pr.20 到停止的时间）。
10s
*3
15s
*4
44
F020
第 2 加减速时间
5s
*2
0 ～ 3600s 设定 RT 信号为 ON 时的加减速时间。
10s
*3
15s
*4
45
F021
第 2 减速时间 9999
0 ～ 3600s 设定 RT 信号为 ON 时的减速时间。
9999 加速时间＝减速时间
147
F022
加减速时间切换频
率
9999
0 ～ 590Hz 设定 Pr.44、Pr.45 的加减速时间的自动切换为有效的频率。
9999 功能无效
1103
F040
紧急停止时减速时
间
5s 0 ～ 3600s 设定 X92 信号为 OFF 时，在减速的情况下电机的减速时间。
791
F070
低速区域加速时间 9999
0 ～ 3600s 设定低速区域的加速时间。
9999 以 Pr.7 为加速时间。（RT 信号为 ON 时，第 2 功能有效）
792
F071
低速区域减速时间 9999
0 ～ 3600s 设定低速区域的减速时间。
9999 以 Pr.8 为减速时间。（RT 信号为 ON 时，第 2 功能有效）
375
H801
加速度异常检测等
级
9999 0 ～ 400Hz/ms
如果电机转速的加速度为 Pr.375 设定值以上则为加速度异常
(E.OA)，将停止变频器的输出。
259
9. （F）关于加减速的设定
9.1 加速时间、减速时间的设定
1
2
3
4
5
6
7
8
9
10
*3 FR-E820-0240(5.5K)、FR-E820-0330(7.5K)、FR-E840-0120(5.5K)、FR-E840-0170(7.5K)、FR-E860-0090(5.5K) 以上的初始值。
*4 FR-E820-0470(11K) 以上、FR-E840-0230(11K) 以上的初始值。

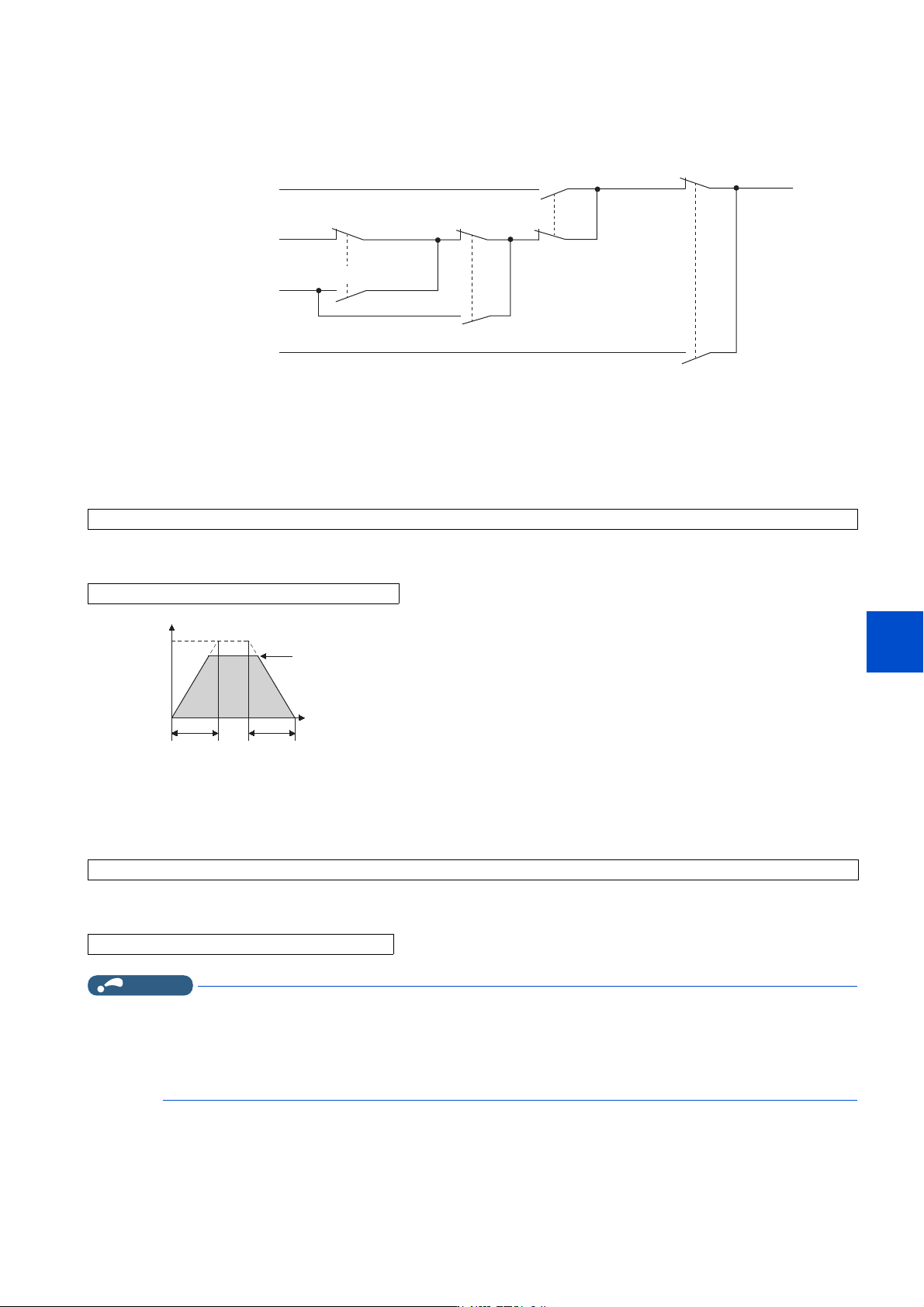

控制块图
加速时间的设定 （Pr.7、Pr.20）
•通过Pr.7 加速时间设定从停止到 Pr.20 加减速基准频率的加速时间。
• 根据以下公式设定加速时间。
• 例如，在 Pr.20 ＝ “60Hz （初始值）”、Pr.13 ＝ “0.5Hz” 的条件下，在 10s 内加速使输出频率达到最大使用频率 50Hz
时，Pr.7 的设定值如下所示。
减速时间的设定 （Pr.8、Pr.20）
•从Pr.20 加减速基准频率到停止的减速时间，通过 Pr.8 减速时间进行设定。
• 根据以下公式设定减速时间。
• 例如，在 Pr.20 ＝ “120Hz”、Pr.10 ＝ “3Hz” 的条件下，从输出频率为最大使用频率 50Hz 开始在 10s 内减速，Pr.8 的
设定值如下所示。
NOTE
• 即使设定了加减速时间，实际的电机加减速时间也不会比机械的 J （转动惯量）和电机转矩所决定的最短加减速时间短。
• 即使变更 Pr.20 的设定，Pr.125、Pr.126 （频率设定信号增益频率）的设定值也不会发生变化。
调整增益时，应设定 Pr.125、Pr.126。
• PM 无传感器矢量控制下，因低速区域的转矩不足而导致保护功能（E.OLT）起动时，应通过 Pr.791 低速区域加速时间、Pr.792
低速区域减速时间仅延长低速区域的加减速时间。
-2*
3U
࣐䙏ᰦ䰤ᡆ
߿䙏ᰦ䰤
䗃ࠪ仁⦷˘3U
˄ᡆ 3U˙Āā˅
572))
-2*2))
-2*21
5721
࣐߿䙏ᰦ䰤
3UȽ3U
ㅜ ࣐߿䙏ᰦ䰤
3UȽ3U
䗃ࠪ仁⦷ı㿴ᇊ٬
30 ᰐՐᝏಘ⸒䟿᧗ࡦф
䗃ࠪ仁⦷˘㿴ᇊ٬
վ䙏ฏ࣐߿䙏ᰦ䰤
3UȽ3U
䗃ࠪ仁⦷ı3U
加速时间设定值＝ Pr.20× 从停止到最大使用频率的加速时间 / （最大使用频率－ Pr.13）
Pr.7 ＝ 60Hz×10s/(50Hz － 0.5Hz) ≈ 12.1s
䇮ᇊ仁⦷
࣐䙏
ᰦ䰤
߿䙏
ᰦ䰤
ᰦ䰤
3U
+]+]
3U
3U
䗃ࠪ仁⦷˄+]˅
3U
3U
减速时间设定值＝ Pr.20× 从最大使用频率到停止的减速时间 / （最大使用频率－ Pr.10）
Pr.8 ＝ 120Hz×10s/(50Hz － 3Hz) ≈ 25.5s
