261 9. （F）关于加减速的设定 9.1 加速时间、减速时间的设定 1 2 3 4 5 6 7 8 9 10 低速区域的加减速时间的设定 （Pr.791、Pr.792） • PM 无传感器矢量控制时在低速区域 *1 需要转矩的情况下，应将 Pr.791 低速区域加速时间 、 Pr.792 低速区域减速时间 设 定为比 Pr.7 加速时间 、 Pr.8 减速时 间 更大的数值，仅在低速区域缓慢地加减速。 （将 RT 信号设为 ON…
260
9. （F）关于加减速的设定
9.1 加速时间、减速时间的设定
变更加减速时间的最小设定单位 （Pr.21）
• 可以通过 Pr.21 设定加减速时间和最小设定单位。
设定值 “0 （初始值）” ............................. 最小设定单位 0.1s
设定值 “1” ....................................... 最小设定单位 0.01s
•通过Pr.21 变更下述参数的最小设定单位。
Pr.7、Pr.8、Pr.16、Pr.44、Pr.45、Pr.791、Pr.792、Pr.1103
NOTE
• Pr.21 不影响 Pr.611 再启动时加速时间的最小设定单位。
• 通过操作面板以包含小数点以后的位在内的 4 位显示设定参数。设定 100 以上的值时，即使设定 Pr.21 ＝ “1”，其设定仍为
0.1s 单位。
•在Pr.21 ＝ “1” 即以 0.01s 单位进行了设定后，如果又设定了 Pr.21 ＝ “0”，则显示时将舍去 0.01s 的单位。但是，实际
的加减速时间的有效单位仍然为 0.01s 单位。
设定多个加减速时间 （RT 信号、Pr.44、Pr.45、Pr.147）
• RT 信号为 ON 或输出频率为 Pr.147 加减速时间切换频率设定的频率以上时，Pr.44、Pr.45 有效。
• 即使未达到Pr.147设定的频率，将RT信号设为ON后也将切换为第2加减速时间。切换的优先顺序为RT信号＞Pr.147设定值。
•如果Pr.45 设定为 “9999”，则减速时间与加速时间 （Pr.44）相同。
• Pr.147 的设定值在 Pr.10 直流制动动作频率或 Pr.13 启动频率以下时，如果频率在 Pr.10、Pr.13 设定的频率以上，则切
换为 Pr.44 （Pr.45）的加减速时间。
NOTE
• 加减速时间的标准频率根据 Pr.29 加减速曲线选择的设定不同而异。（参照第263页）
• RT 信号可以通过 Pr.178 ～ Pr.189 （输入端子功能选择）分配给输入端子。如果变更端子分配，则可能会对其他功能产生影
响。应确认各端子的功能后再进行设定。
• RT 信号为第 2 功能选择信号，其他的第 2 功能也有效。（参照第403页）
Pr.147 设定值 加减速时间 内容
9999 （初始值） Pr.7、Pr.8 无加减速时间自动切换
0.00Hz Pr.44、Pr.45 从启动时开始到第 2 加减速时间
0.01Hz ≤ Pr.147 ≤设定频率
输出频率＜ Pr.147：Pr.7、Pr.8
加减速时间自动切换动作
Pr.147 ≤输出频率：Pr.44、Pr.45
设定频率＜ Pr.147 Pr.7、Pr.8 由于未达到切换频率，因此无法切换
ᰦ䰤
䗃ࠪ仁⦷
+]
䇮ᇊ
仁⦷
3U
䇮ᇊ٬
57ؑ
3U
3U
3U
3U
Pr.8
21
3U
3U
3U
3U
3U
261
9. （F）关于加减速的设定
9.1 加速时间、减速时间的设定
1
2
3
4
5
6
7
8
9
10

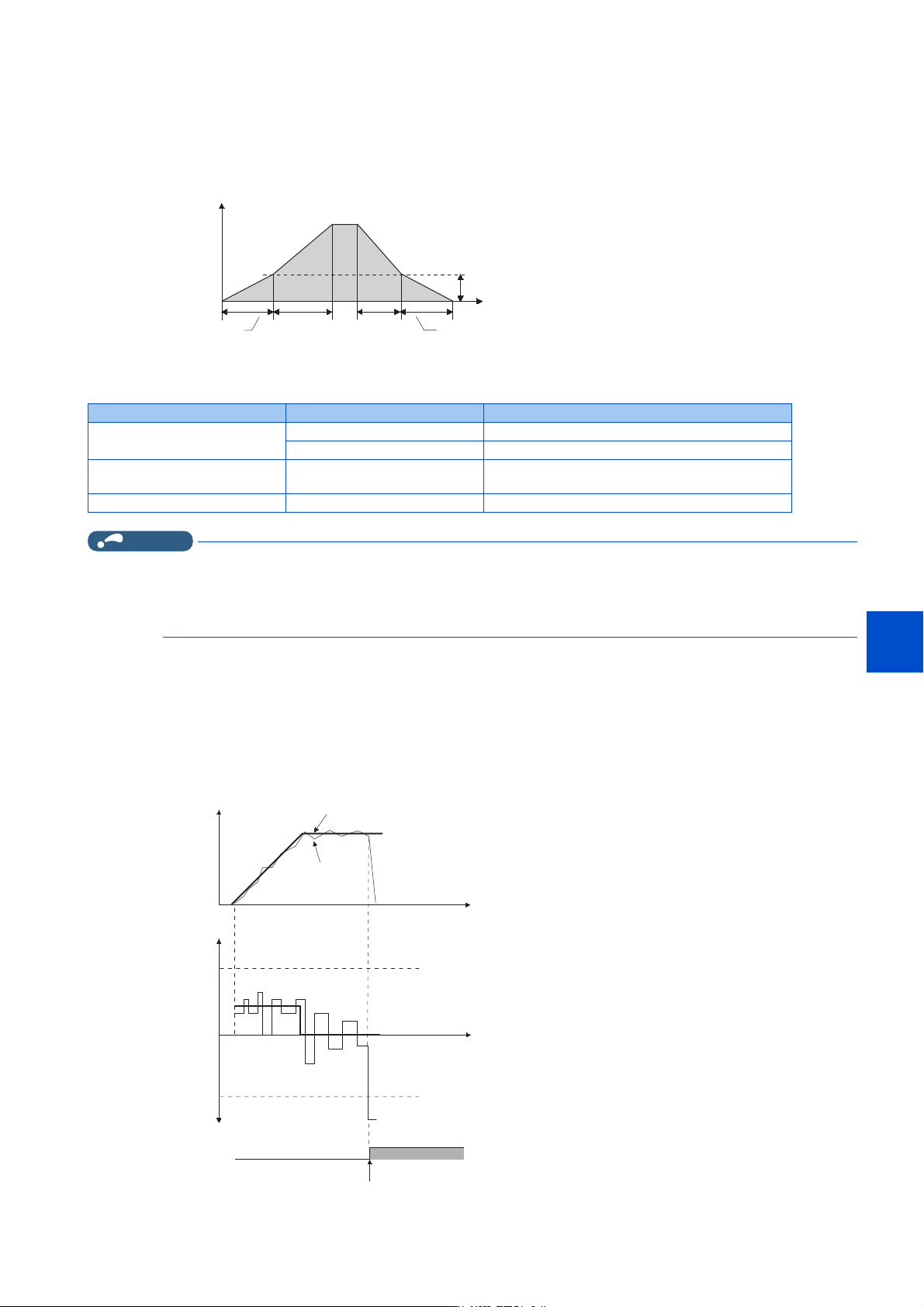

低速区域的加减速时间的设定 （Pr.791、Pr.792）
• PM 无传感器矢量控制时在低速区域
*1
需要转矩的情况下，应将 Pr.791 低速区域加速时间、Pr.792 低速区域减速时间设
定为比 Pr.7 加速时间、Pr.8 减速时间更大的数值，仅在低速区域缓慢地加减速。（将 RT 信号设为 ON 时，第 2 加减速时
间的设定值优先。）
*1 根据所使用的电机而异。
NOTE
•应将Pr.791、Pr.792 分别设定为大于 Pr.7、Pr.8 的值。设定为 Pr.791 ＜ Pr.7、Pr.792 ＜ Pr.8 时，将以 Pr.791 ＝ Pr.7、
Pr.792 ＝ Pr.8 进行动作。
• Pr.791、Pr.792 在 PM 无传感器矢量控制时有效。
• 关于 MM-GKR、EM-A 的电机额定频率，请参照使用手册 （连接篇）。
加速度异常检测等级 （Pr.375）
• 如果 PM 无传感器矢量控制、电机转速的加速度为 Pr.375 设定值以上，则会发生加速度异常（E.OA）并切断变频器的输出。
•应将Pr.375 设定为大于加减速时间的斜率。如果 Pr.375 的设定比加减速时间的斜率小，则即使是正常运行也会发生加速
度异常 （E.OA）。
• 加减速时间的斜率为急加减速，在正常运行的情况下发生加速度异常 （E.OA）时，请勿设定 Pr.375 ＝ “9999” 来进行速
度异常检测。
适用电机 （Pr.71、Pr.450） 电机容量 （Pr.80、Pr.453） 低速区域
MM-GKR
0.1kW 低于电机额定频率 ×20% （600r/min）
0.2kW 以上 低于电机额定频率 ×10% （300r/min）
EM-A
200V：7.5kW 以下
400V：0.4 ～ 7.5kW
低于电机额定频率 ×10% （300r/min）
其他 所有容量 低于电机额定频率 ×10%
低速区域*1
加速时间
3U的斜率
减速时间
3U的斜率
低速区域减速时间
3U的斜率
低速区域加速时间
3U的斜率
时间
输出频率（Hz）
䖜䙏ᓖ
࣐䙏ᓖ
࣐䙏ᓖᔲᑨỰ⍻ㅹ㓗
࣐䙏ᓖᔲᑨỰ⍻ㅹ㓗
ᔲᑨؑ
˄$/0˅
ᰦ䰤
䙏ᓖᤷԔ
䖜䙏ᓖ
ᰦ䰤
(2$
21
262
9. （F）关于加减速的设定
9.1 加速时间、减速时间的设定
紧急停止功能 （Pr.1103）
• 将紧急停止 （X92）信号设为 OFF （开）时，通过 Pr.1103 紧急停止时减速时间与 Pr.815 转矩限制水平 2 的设定进行减
速停止。
• 在变频器停止时，通过将启动信号设为 OFF，并将 X92 信号设为 ON （闭合），即可解除紧急停止功能。
• X92 信号输入所使用的端子，应通过在 Pr.178 ～ Pr.189 （输入端子功能选择）中设定 “92” 来进行端子功能的分配。
• 通过外部输入端子输入 X92信号时为常闭输入（b触点输入规格），通过通讯输入 X92信号时为常开输入（a 触点输入规格）。
• 紧急停止功能起动时，在操作面板上显示 “PS”。
• 通过外部输入端子输入时进行如下动作。
*1 图中的 ON/OFF 表示物理端子的输入状态。
NOTE
• X92 信号可以通过 Pr.178 ～ Pr.189 （输入端子功能选择）分配给输入端子。如果变更端子分配，则可能会对其他功能产生影
响。应确认各端子的功能后再进行设定。
参照参数
Pr.3 基准频率 第523页
Pr.10 直流制动动作频率 第531页
Pr.29 加减速曲线选择 第 263 页
Pr.125、Pr.126 （频率设定增益频率） 第 385 页
Pr.178 ～ Pr.189 （输入端子功能选择） 第 395 页
