9. （F）关于加减速的设定
9.2 加减速曲线
S 字加减速 B （Pr.29 ＝ “2”）
• 对防止传送带等装载的物件塌落有效。从当前频率 （f2）到目标频率 （f1）始终以 S 字加减速，因此 S 字加减速 B 可缓和
加减速时的冲击。
NOTE
• S 字加减速 B 的加速过程中或减速过程中，若将 RT 信号设为 ON，则立刻变为直线加减速。
• 在实时无传感器矢量控制下，加减速时间 （Pr.7、Pr.8 等）为 0s 时，S 字加减速 （Pr.29 ＝ “1、2”）为直线加减速。
• 实时无传感器矢量控制的转矩控制时，应设为直线加减速 （Pr.29 ＝ “0 （初始值）”）。采用直线加减速以外的加减速曲线
时，变频器的保护功能会起动。
参照参数
Pr.3 基准频率 第523页
Pr.7 加速时间、Pr.8 减速时间、Pr.20 加减速基准频率 第 258 页
I
ǒ6ᆇ࣐߿䙏%Ǔ
I
ᰦ䰤
䗃ࠪ仁⦷˄+]˅
䇮ᇊ仁⦷˄+]˅
265
9. （F）关于加减速的设定
9.3 遥控设定功能
1
2
3
4
5
6
7
8
9
10
9.3 遥控设定功能
即使操作柜与控制柜的距离较远，也可以不使用模拟信号，而是使用触点信号进行连续可变速运行。
遥控设定功能
• 设定为 Pr.59 ≠ “0” （遥控设定功能有效）时，各信号的动作如下所示。
主速度
• 遥控设定中使用的主速度与各运行模式的对应关系如下所示。
加减速操作
• 相对于基于遥控设定功能的设定频率，输出频率所对应的速度增减情况如下。
Pr. 名称 初始值 设定范围
内容
RH、RM、RL 信号功能 频率设定存储功能 减速至主速度以下
59
F101
遥控功能选择 0
0 多段速度设定 －
不可
1 遥控设定 有
2 遥控设定 无
3 遥控设定
无
（通过 STF/STR-OFF 清除
遥控设定频率）
11 遥控设定 有
可
12 遥控设定 无
13 遥控设定
无
（通过 STF/STR-OFF 清除
遥控设定频率）
信号名 功能 内容
STF/STR 信号 正转 / 反转 在正转 / 反转方向加速至主速度或已存储的设定频率。
RH 信号 加速 根据 Pr.44 的设定时间增大设定频率。
RM 信号 减速 根据 Pr.45 的设定时间减小设定频率。
RL 信号 清除 清除设定频率后返回至主速度。
端子 2 （模拟信号） 主速度 以主速度为标准，通过 RH 加速、RM 减速。
↓䖜
࣐䙏
߿䙏
䲔
仁ಘ
䚕᧗䇮ᇊⲴ᧕㓯⽪ֻ
67)
5+
50
5/
6'
ᰦ䰤
ㄟᆀ
˄ѫ䙏ᓖ˅
50߿䙏
5/䲔
5+࣐䙏
67)↓䖜
䙊䗷5/䲔
᤹➗3U߿ቁ
᤹➗3U
໎࣐
21
21
21
21
䇮ᇊ仁⦷
+]
运行模式 主速度
PU 运行模式、NET 运行模式 数字设定
外部运行模式、PU/ 外部组合运行模式 2 （Pr.79 ＝ “4”） 模拟输入
PU/ 外部组合运行模式 1 （Pr.79 ＝ “3”） 端子 4 模拟输入 （AU ＝ ON）

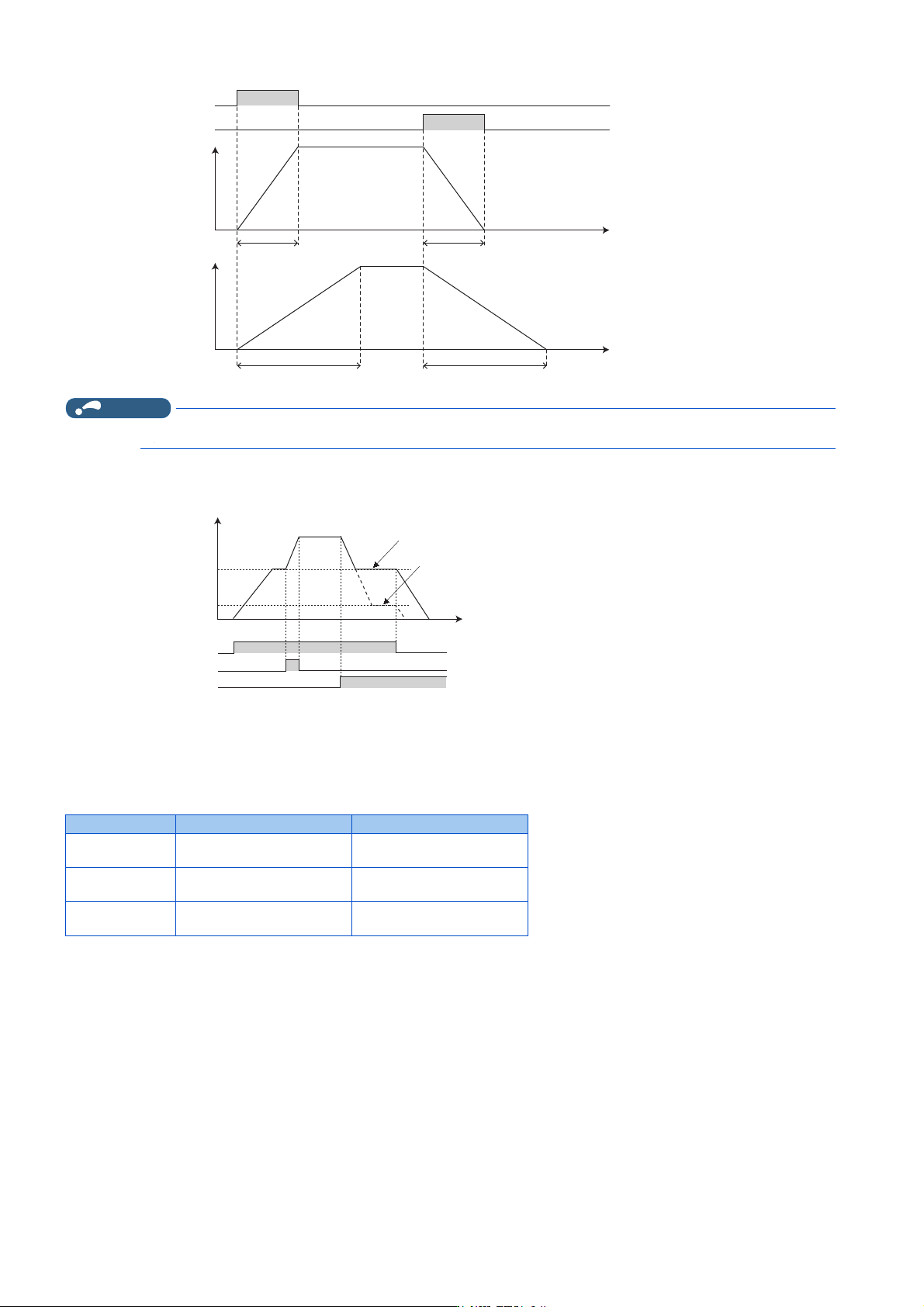

频率 时间设定 内容
设定频率 Pr.44/Pr.45 通过遥控设定，根据 Pr.44/Pr.45 的设定来增大 / 减小设定频率。
输出频率 Pr.7/Pr.8 相对于设定频率，根据 Pr.7/Pr.8 的设定来增大 / 减小输出频率。
266
9. （F）关于加减速的设定
9.3 遥控设定功能
NOTE
• 输出频率的时间比设定频率的时间设定得长时，以输出频率的时间进行加减速。
• 减速至主速度以下
Pr.59 ＝ “11 ～ 13” 时，可以减速至主速度 （外部运行频率 （多段速度以外）或 PU 运行频率）以下的频率。
• 与常规的加减速时间相同，输出频率的加减速时间也可以通过 RT 信号变更为第 2 加减速时间。
• 设定频率的加减速时间固定为 Pr.44/Pr.45。
频率设定值存储
• 可以通过 Pr.59 的设定选择存储 / 保持 / 清除。（）内为再次接通电源重新开始运行时的设定频率。
• 存储条件
存储启动信号 （STF 或 STR）为 OFF 时的遥控设定频率。此外，从 RH、RM 信号均为 OFF （ON）的状态开始，每分钟存储一
次遥控设定频率。每分钟将当前频率设定值与过去的频率设定值进行一次比较，结果相异时将写入EEPROM。不写入RL信号。
24V 外部电源输入时，即使启动信号 （STF 或 STR）为 ON 的状态，也会存储切换到 24V 外部电源输入模式 （操作面板显示
“EV”）时的遥控设定频率。（安装了 FR-E8DS 时或 IP67 规格产品、CC-Link 通讯功能内置产品时支持 24V 外部电源输入
模式。）
ᰦ䰤
ᰦ䰤
3U 3U
21
21
3U 3U
䗃ࠪ仁⦷
䇮ᇊ仁⦷
࣐䙏5+
߿䙏50
Pr.59 的设定值 电源切断时 STF/STR ＝ OFF 时
1、11
存储
（已存储的设定频率）
保持
（已存储的设定频率）
2、12
清除
（主速度）
保持
（已存储的设定频率）
3、13
清除
（主速度）
清除
（主速度）
21
21
21
߿䙏50
࣐䙏5+
↓䖜67)
ѫ䙏
л䲀仁⦷
ᰦ䰤
䇮ᇊ仁⦷˄+]˅
3U Ā、、ā
߿䙏㠣ѫ䙏ᓖ
3U Ā､､ā
߿䙏㠣л䲀仁⦷
