26
2. 基本操作
2.1 关于操作面板
关于参数设定模式
在参数设定模式中可对变频器的各种功能 （参数）进行设定。
关于参数设定模式的显示画面说明如下。
2.1.3 操作面板显示与实际符号的对应
操作面板所显示的数字显示与下表所示的英文数字相对应。
2.1.4 变更参数设定值
• 在参数设定模式下选择参数编号并按 [SET] 键后，可以变更参数设定值。
• 变更参数设定值并按 [SET] 键后，将设定值写入变频器
• 显示 4 位变频器编号时，交替显示 “Pr.” 和参数编号。
• 显示 5 位变频器设定值时，交替显示高位 1 位和低位 4 位。

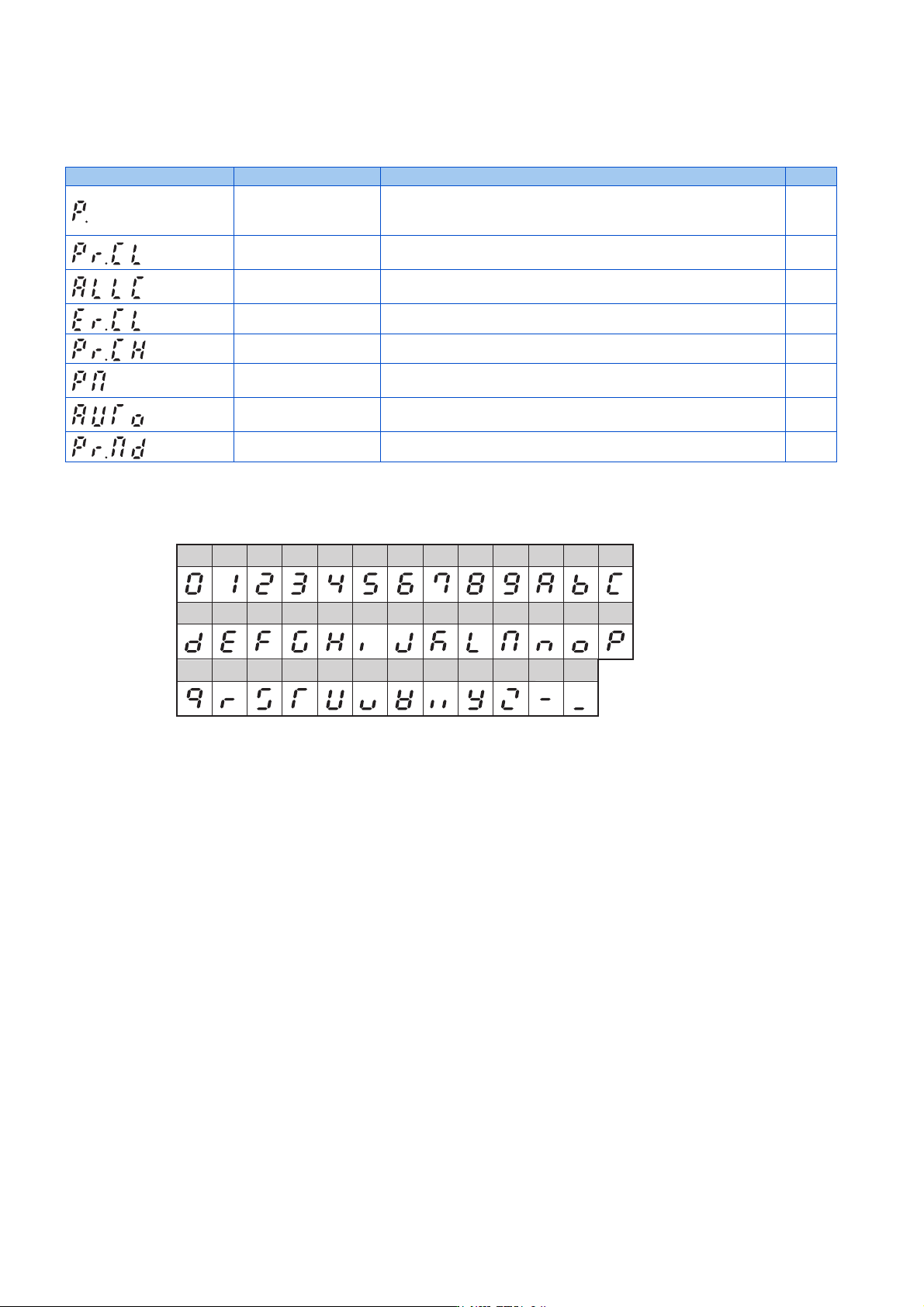

操作面板显示 功能名称 内容 参照页
参数设定模式
读取、变更对应编号的参数设定值。但是，在显示参数设定值的过程
中，在不通过操作面板变更设定值的情况下，可能不会反映变更内容。
此时，应再次读取设定值。
26
参数清除
清除参数的设定内容后恢复至初始值。但是，无法清除校正参数或离线
自动调谐用参数。无法清除的参数的详细内容，请参照第568页。
558
参数全部清除
清除包含校正参数及离线自动调谐用参数在内的参数设定内容并恢复至
初始值。无法清除的参数的详细内容，请参照第568页。
558
报警记录清除 清除报警记录的内容。 560
初始值变更列表 查询从初始值变更后的参数。 559
PM 初始设定
将 PM 电机驱动用参数的设定值批量变更为 V/F 控制的设定值。（575V 等
级时不显示）
115
参数自动设定
可批量变更与三菱电机人机界面 （GOT）连接用的通讯参数设定及额定
频率 （50Hz/60Hz）的参数设定值。
243
各功能参数设定 切换为按各功能分组的参数编号显示。 89
$%&
'() *+,-./0 123
456789:;<=B
27
2. 基本操作
2.1 关于操作面板
1
2
3
4
5
6
7
8
9
10

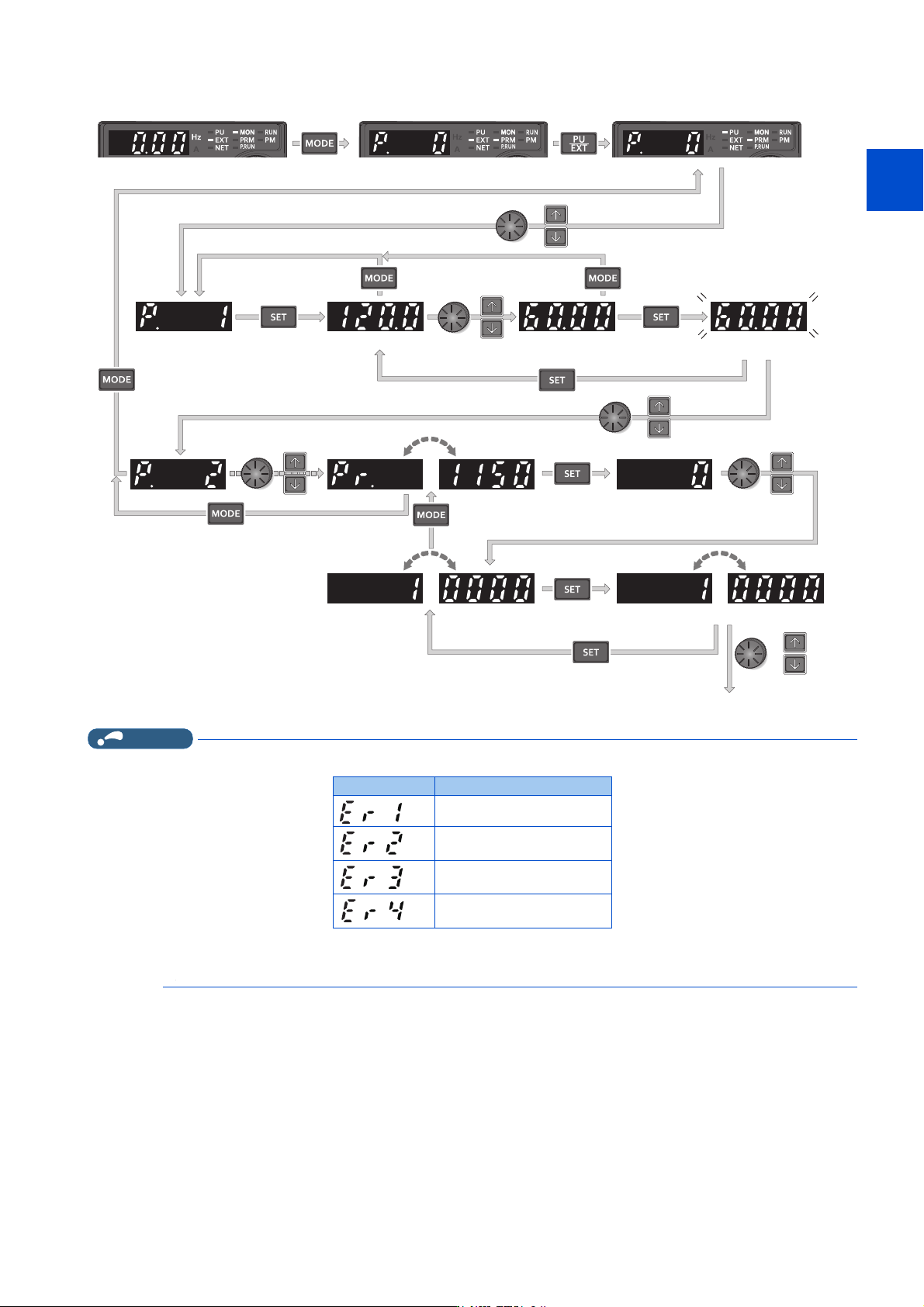

参数设定画面切换
NOTE
• 不满足参数写入条件时，显示参数写入错误。（关于错误的详细内容，请参照使用手册 （维护篇）。）
• Pr.77 参数写入选择＝ “0”（初始值）时，仅限在 PU 运行模式时且为停止中的状态下可以变更参数设定值。通过变更 Pr.77，
在运行中或 PU 运行模式以外的模式时也可以进行参数变更。（参照第 237 页）
ᮠ٬ᴤ
৲ᮠ㕆Ѫսᰦ
৲ᮠ䇮ᇊ٬Ѫսᰦ
ᱮ⽪ᖃࡽ䇮ᇊ٬
ᱮ⽪ᖃࡽ䇮ᇊ٬
ᮠ٬ᴤ
৲ᮠ߉ޕᆼ∅
㠣лањ৲ᮠ
38䘀㹼⁑ᔿ䗃ࠪ仁⦷ⴁ㿶˄᧕䙊⭥Ⓚᰦ˅ ৲ᮠ䇮ᇊ⁑ᔿ
৲ᮠ߉ޕᆼ∅
䮯᤹
䰚⛱
䮯᤹
错误显示 错误内容
写入禁止错误
运行中写入错误
校正错误
模式指定错误
