280 10. （D）运行指令与频率指令 10.1 运行模式选择 • X12 信号输入所使用的端子，应在 Pr.178 ～ Pr.184 （输入端子功能选择） 中设定 “12” 来进行端子功能的分配。 （关于 Pr.178 ～ Pr.184 ，请参照 第 395 页 。） • 应选择 Pr.79 ＝ “7” （PU 运行互锁） 。 • 在未分配 X12 信号的情况下，MRS 信号的功能由 MRS （输出停止）切换为 PU 运行互锁信号。…
279
10. （D）运行指令与频率指令
10.1 运行模式选择
1
2
3
4
5
6
7
8
9
10

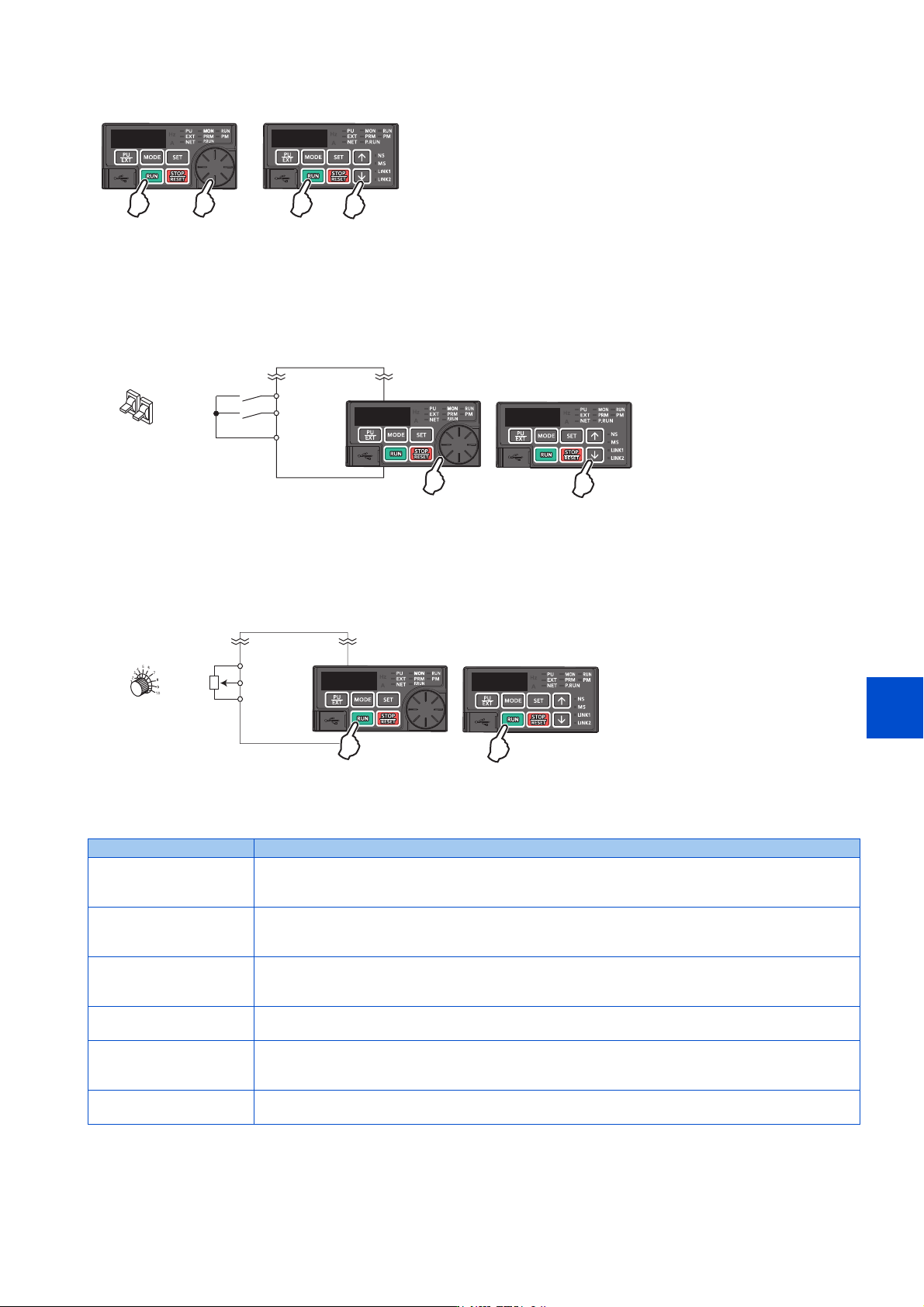

• 如果选择 Pr.79 ＝ “1”，则接通电源时切换到 PU 运行模式。无法变更至其他运行模式。
PU/ 外部组合运行模式 1 （Pr.79 ＝ “3”）
• 当通过操作面板和参数模块输入频率指令，并通过外部启动开关输入启动指令时，选择 PU/ 外部组合运行模式 1。
•选择Pr.79 ＝ “3”。无法变更至其他运行模式。
• 通过多段速设定以外部信号输入了频率时，将优先于 PU 的频率指令。或在 AU 为 ON 时切换为端子 4 的指令信号。
PU/ 外部组合运行模式 2 （Pr.79 ＝ “4”）
• 通过外部的电位器以及多段速、JOG 信号等输入频率指令，使用操作面板和参数模块的按键操作输入启动指令时，选择 PU/
外部组合运行模式 2。
•选择Pr.79 ＝ “4”。无法变更至其他运行模式。
无损切换模式 （Pr.79 ＝ “6”）
• 可以在持续运行的同时切换 PU 运行、外部运行、网络运行 （使用 RS-485 通讯 /Ethernet 通讯或通讯选件时）。
PU 运行互锁 （Pr.79 ＝ “7”）
• 通过将 PU 运行外部互锁 （X12）信号输入设为 OFF，将运行模式强制切换为外部运行模式的功能。通过此功能，以外部指
令运行时，可以避免发生由于忘记进行 PU 运行模式的切换而导致变频器不动作的现象。
䶒ᶯ
变频器
操作面板
SD
STF
STR
正转启动
反转启动
开关
仁ಘ
仁⦷
䇮ᇊಘ
⭥սಘ
䶒ᶯ
运行模式切换 切换操作和运行状态
外部运行→ PU 运行
通过操作面板、参数模块切换到 PU 运行模式。
• 旋转方向持续保持外部运行时的方向。
• 持续保持设定电位器 （频率指令）等的设定值。（但是，切断电源或变频器复位后设定值会消除。）
外部运行→ NET 运行
通过通讯将模式变更指令发送至网络运行模式。
• 旋转方向持续保持外部运行时的方向。
• 持续保持设定电位器 （频率指令）等的设定值。（但是，切断电源或变频器复位后设定值会消除。）
PU 运行→外部运行
按压操作面板、参数模块的外部运行键。
• 旋转方向由外部运行的输入信号决定。
• 设定频率由外部的频率指令信号决定。
PU 运行→ NET 运行
通过通讯将模式变更指令发送至网络运行模式。
• 旋转方向、设定频率持续 PU 运行时的状态。
NET 运行→外部运行
通过通讯将变更指令发送至外部运行模式。
• 旋转方向由外部运行的输入信号决定。
• 设定频率由外部的频率指令信号决定。
NET 运行→ PU 运行
应通过操作面板、参数模块切换至 PU 运行模式。
• 旋转方向、频率指令持续网络运行时的状态。
280
10. （D）运行指令与频率指令
10.1 运行模式选择
• X12 信号输入所使用的端子，应在 Pr.178 ～ Pr.184 （输入端子功能选择）中设定 “12” 来进行端子功能的分配。（关于
Pr.178 ～ Pr.184，请参照第 395 页。）
• 应选择 Pr.79 ＝ “7” （PU 运行互锁）。
• 在未分配 X12 信号的情况下，MRS 信号的功能由 MRS （输出停止）切换为 PU 运行互锁信号。
*1 Pr.77 参数写入选择、根据各参数写入条件不同而异 （参照第 237 页）。
• 基于 X12 （MRS）信号 ON、OFF 操作的功能和动作
*1 无论启动信号 （STF、STR）的 ON、OFF 状态如何，均切换至外部运行模式。因此，在 STF、STR 的任意一个信号为 ON 的状态下 X12 （MRS）信号
为 OFF 时，电机将以外部运行模式进行运行。
*2 发生报警时，通过按操作面板的 [STOP/RESET] 键可以使变频器复位。
NOTE
• 在启动信号 （STF、STR）为 ON 的状态下，即使 X12 （MRS）信号为 ON 也无法切换至 PU 运行模式。
• MRS 信号作为 PU 互锁信号使用时，在将 MRS 信号设为 ON 且为 PU 运行模式的情况下，如果将 Pr.79 改写为 “7” 以外的设定
值，则 MRS 信号的功能为其常规的功能 （输出停止）。此外，Pr.79 ＝ “7” 时为 PU 互锁信号。
• MRS 信号作为 PU 运行互锁信号使用时，信号的逻辑依照 Pr.17 MRS/X10 端子输入选择的设定。Pr.17 ＝ “2 ～ 5” 时，上述说
明中的 ON 变为 OFF，OFF 变为 ON。
• 如果通过 Pr.178 ～ Pr.184（输入端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
通过外部信号切换运行模式 （X16 信号）
• 外部运行与操作面板组合运行时，如果使用 PU －外部运行切换 （X16）信号，则可以在停止时 （电机停止中，启动指令
OFF）切换 PU 运行模式与外部运行模式。
• Pr.79 ＝ “0、6、7” 时，可以切换 PU 运行模式与外部运行模式。（可以在运行过程中变更 Pr.79 ＝ “6” 无损切换模式）
• X16 信号输入所使用的端子，应在 Pr.178 ～ Pr.184 （输入端子功能选择）中设定 “16” 来进行端子功能的分配。
NOTE
• 运行模式的状态，依照 Pr.340 通讯启动模式选择的设定和 X65、X66 信号的 ON/OFF 状态。（详细内容参照第281页）
• Pr.79 和 Pr.340、各信号的优先顺序为 Pr.79 ＞ X12 ＞ X66 ＞ X65 ＞ X16 ＞ Pr.340。
• 如果通过 Pr.178 ～ Pr.189（输入端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
X12 （MRS）信号
功能和动作
运行模式 参数写入
*1
ON
可切换运行模式 （外部、PU、NET）
外部运行过程中输出停止
可以参数写入
OFF
强制切换至外部运行模式
可以进行外部运行
无法从外部切换至 PU、NET
Pr.79 以外的参数无法写入
运行状况
X12 （MRS）信号 运行模式 运行状态
切换至 PU、NET
运行模式
运行模式 状态
PU/NET
停止中
ON → OFF
*1
外部
*2
如果输入外部运行的频率设定、启动信号，
则以此状态运行。
不可
运行中
ON → OFF
*1
不可
外部
停止中
OFF → ON
外部
*2
停止中
可
ON → OFF 不可
运行中
OFF → ON 运行中→输出停止 不可
ON → OFF 输出停止→运行 不可
Pr.79 设定值
X16 信号状态运行模式
备注
ON （外部） OFF （PU）
0 （初始值）
外部运行模式 PU 运行模式 可以切换到外部、PU、NET 运行模式
1 PU 运行模式 PU 运行模式固定
2 外部运行模式 外部运行模式固定 （可以切换到 NET 运行模式）
3、4 外部 /PU 组合模式 外部 /PU 组合模式固定
6
外部运行模式 PU 运行模式 持续运行的同时，可以切换到外部、PU、NET 运行模式
7
X12(MRS)
ON
外部运行模式 PU 运行模式 可切换至外部、PU、NET 运行模式 （外部运行模式时输出停止）
X12(MRS)
OFF
外部运行模式 外部运行模式固定 （强制切换到外部运行模式）
281
10. （D）运行指令与频率指令
10.1 运行模式选择
1
2
3
4
5
6
7
8
9
10
通过外部信号切换运行模式 （X65、X66 信号）
• Pr.79 ＝ “0、2、6、7” 时，可以通过 PU-NET 运行切换 （X65）信号、外部 -NET 运行切换 （X66）信号，在停止过程中
（电机停止过程中、启动指令 OFF）由 PU 运行模式或外部运行模式变更为网络运行模式。（可以在运行过程中变更 Pr.79 ＝
“6” 无损切换模式）
• 切换网络运行模式与 PU 运行模式时
1. 设定 Pr.79 ＝ “0 （初始值）或 6”。
2. 应将 Pr.340 通讯启动模式选择设定为 “10”。
3. 应将 Pr.178 ～ Pr.184 中的任意一个设定为 “65”，并将 PU-NET 运行切换 （X65）信号分配至端子。
4. 通过 X65 信号为 ON 切换至 PU 运行模式，通过 X65 信号为 OFF 切换至网络运行模式。
• 切换网络运行模式和外部运行模式时
1. 设定 Pr.79 ＝ “0（初始值）或2、6、7”。（Pr.79 ＝ “7” 的情况下，X12（MRS）信号为 ON 时，可以切换运行模式。）
2. 应在 Pr.340 通讯启动模式选择中设定 “0 （初始值）或 1”。
3. 应将 Pr.178 ～ Pr.184 中的任意一个设定为 “66”，并将外部 -NET 运行切换 （X66）信号分配至端子。
4. 通过 X66 信号为 ON 切换至网络运行模式，通过 X66 信号为 OFF 切换至外部运行模式。
NOTE
• Pr.79 和 Pr.340、各信号的优先顺序为 Pr.79 ＞ X12 ＞ X66 ＞ X65 ＞ X16 ＞ Pr.340。
• 如果通过 Pr.178 ～ Pr.184（输入端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
参照参数
Pr.15 JOG 频率 第 293 页
Pr.4 ～ Pr.6、Pr.24 ～ Pr.27、Pr.232 ～ Pr.239 多段速度运行 第 294 页
Pr.75 复位选择 /PU 脱离检测 /PU 停止选择 第 225 页
Pr.161 频率设定 / 键锁定操作选择 第 231 页
Pr.178 ～ Pr.189 （输入端子功能选择） 第 395 页
Pr.190 ～ Pr.197 （输出端子功能选择） 第 359 页
Pr.340 通讯启动模式选择 第 282 页
Pr.550 网络模式操作权选择 第 283 页
Pr.340
设定值
Pr.79
设定值
X65 信号状态
备注
ON （PU） OFF （NET）
10
0 （初始值）
PU 运行模式 NET 运行模式 －
1 PU 运行模式 PU 运行模式固定
2 NET 运行模式 NET 运行模式固定
3、4 外部 /PU 组合模式 外部 /PU 组合模式固定
6
PU 运行模式 NET 运行模式 可以在持续运行的同时切换运行模式
7
X12(MRS)
ON
可以切换外部运行模式和 PU 运行模式 外部运行模式时输出停止
X12(MRS)
OFF
外部运行模式 强制切换至外部运行模式
Pr.340
设定值
Pr.79
设定值
X66 信号状态
备注
ON （NET） OFF （外部）
0 （初始
值）、1
0 （初始值）
NET 运行模式 外部运行模式 －
1 PU 运行模式 PU 运行模式固定
2
NET 运行模式 外部运行模式 不可切换 PU 运行模式
3、4 外部 /PU 组合模式 外部 /PU 组合模式固定
6
NET 运行模式 外部运行模式 可以在持续运行的同时切换运行模式
7
X12(MRS)
ON
NET 运行模式 外部运行模式 外部运行模式时输出停止
X12(MRS)
OFF
外部运行模式 强制切换至外部运行模式
