302
11. （H）保护功能参数
11.1 电机的过热保护 （电子过热保护）
• RT 信号为 ON 时，以 Pr.51 的设定值为基础进行过热保护。
NOTE
• RT 信号为第 2 功能选择信号，其他的第 2 功能也有效。（参照第403页）
•在Pr.178 ～ Pr.189 （输入端子功能选择）中设定 “3” 来对 RT 信号进行端子功能的分配。
• 如果通过 Pr.178 ～ Pr.189（输入端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
电机过载承受量水平设定 （Pr.607、Pr.608）
通过设定符合电机特性的过载承受能力等级，可以变更电子过热保护的动作特性。
*1 根据 Pr.607、Pr.608 的设定情况，变频器过载切断 （电子过热保护）（E.THT）可能会先起动，从而无法按照设定进行保护。
电子过热保护预报警 （TH）和警报信号 （THP 信号）
• 电子过热累计值若达到 Pr.9 或 Pr.51 设定值等级的 85%，则在显示电子过热保护预报警 （TH）的同时输出电子过热保护预
报警 （THP）信号。如果达到 Pr.9 的设定值的 100%，则变为电子过热保护 （E.THM/E.THT），并切断变频器输出。TH 显示
时，不会切断变频器输出。
• THP 信号输出所使用的端子，应将 Pr.190 ～ Pr.197（输出端子功能选择）中的任意一个设定为 “8（正逻辑）或 108 （负
逻辑）” 后，进行端子功能的分配。
Pr.450
第 2 适用电机
Pr.9
电子过热保护
Pr.51
第 2 电子过热保护
RT-OFF RT-ON
第1电机 第2电机 第1电机 第2电机
9999 0
9999 × × × ×
0××××
0.01 ～ 500(0.1 ～ 3600) × △ × ○
9999 0 以外
9999 ○ × ○ ×
0○×△×
0.01 ～ 500(0.1 ～ 3600) ○ △ △ ○
9999 以外 0
9999 × × × ×
0××××
0.01 ～ 500(0.1 ～ 3600) × △ × ○
9999 以外 0 以外
9999 ○ △ △ ○
0○×△×
0.01 ～ 500(0.1 ～ 3600) ○ △ △ ○
○ … 通过输出电流值进行累计计算
△ … 以输出电流 OA 进行累计计算 （冷却处理）
×… 电子过热保护不动作
⭥ᆀ䗷✝؍ᣔࣘᰦ䰤V
仁ಘ䗃ࠪ⭥⍱
˄䪸ሩ仁ಘ仍ᇊ⭥⍱ⲴⲮ࠶∄˅
؍ᣔᲦփ㇑
Ⲵฏ
⭥ᵪ䗷䖭䟿˄ࡍ٬˅
⭥ᵪ䗷䖭䟿
⭥ᵪ䗷䖭䟿
⭫ᵰ䗽䖳ᢵ䠅䇴ᇐ⽰ׁδ䇴ᇐ3U ć仇ಞ仓ᇐⲺĈᰬε
⭥ᆀ䗷✝؍ᣔ
ࣘㅹ㓗
⭥ᆀ䗷✝؍ᣔ亴ᣕ䆖
7+3ؑ
2))
21
ᰦ䰤
21
303
11. （H）保护功能参数
11.1 电机的过热保护 （电子过热保护）
11
12
13
14
15
16
17
18
19
20
NOTE
• 如果通过 Pr.190 ～ Pr.197（输出端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
外部过热保护输入 （OH 信号、E.OHT）
外部过热保护输入接线示例
• 为了对电机进行过热保护而使用外部的热敏继电器或内置在电机中的过热保护器时，使用外部过热保护输入 （OH）信号。
• 热敏继电器动作时，因外部热继电器动作 （E.OHT），将切断变频器的输出。
• OH 信号输入所使用的端子，应将 Pr.178 ～ Pr.189 （输入端子功能选择）中的任意一个设定为 “7” 后，进行端子功能的
分配。
• 矢量控制专用电机 （SF-V5RU）配备有过热保护器。
SF-V5RU 的过热保护器连接
*1 应在端子 PC-OH 之间连接 2W1kΩ 的电阻。（参照使用手册 （连接篇））
NOTE
• 如果通过 Pr.178 ～ Pr.189（输入端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
• 安全通讯规格产品、CC-Link 通讯功能内置产品不支持外部过热保护输入。
PTC 热敏电阻输入 （Pr.561、Pr.1016、E.PTC）
将电机内置的 PTC 热敏电阻输出向变频器输入，进行电机的过热保护。如果超出了额定动作温度范围 （TN±DT），则建议使用
电阻值急变的 PTC 热敏电阻。
• 可以将电机内置的 PTC 热敏电阻输出向端子 2、端子 10 进行输入。如果来自 PTC 热敏电阻的输入为 Pr.561 PTC 热敏电阻
保护水平中设定的电阻值，则会通过 PTC 热敏电阻动作 （E.PTC）切断变频器输出。
•设定Pr.561 时，应确认所使用的 PTC 热敏电阻的特性，对上图的 R1 和 R2 的中心附近的电阻值进行设定，以确保不会偏离
保护动作温度 TN。如果 Pr.561 的设定值为偏离于 R1 或 R2 的值，则保护功能起动的条件温度会过高 （保护延迟）或过低
（过保护）。
• PTC 热敏电阻保护有效（Pr.561 ≠ “9999”）时，可以通过操作面板或通讯显示 PTC 热敏电阻的电阻值。（参照第 338 页）
• 设定了 PTC 热敏电阻保护水平时，在 Pr.1016 PTC 热敏电阻保护检测时间中设定 PTC 热敏电阻的电阻值从达到保护等级后
到保护功能 （E.PTC）起动前的时间。
PTC 热敏电阻输入接线示例 PTC 热敏电阻值特性示例
仁ಘ
8
9
:
2+
6'
䗷✝؍ᣔ
⭥ᵪ
0
*
*
2+
6'
3&
:N¡
仁ಘ 6)958
仁ಘ
8
9
:
⭥ᵪ
R2
R1
Pr.561
TN
TN+DTTN-DT
热敏电阻温度
TN：额定动作温度
热敏电阻值
热敏曲线
温度-电阻
存在范围
304
11. （H）保护功能参数
11.1 电机的过热保护 （电子过热保护）

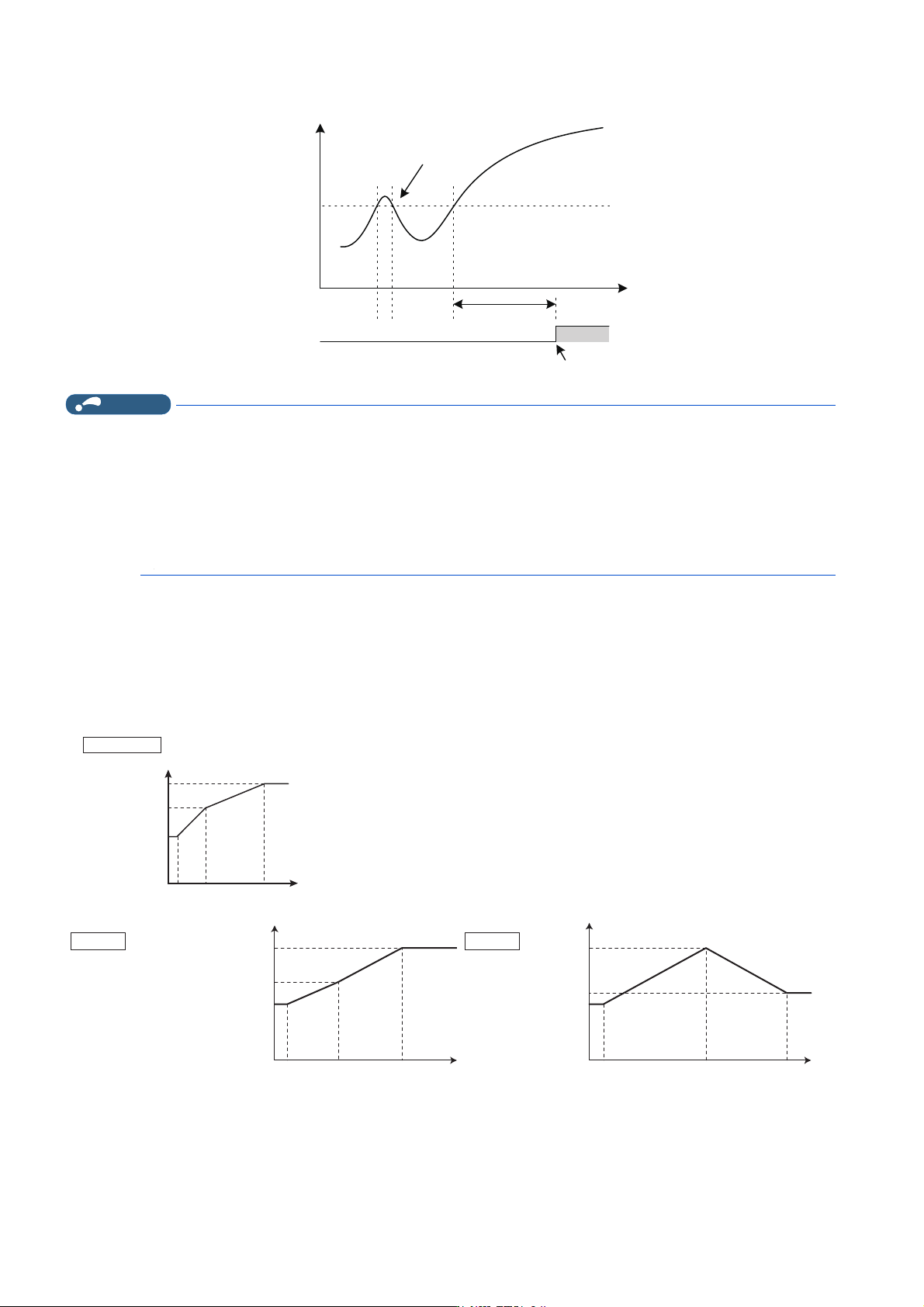

• PTC 热敏电阻电阻值低于保护等级时，会在保护检测时间中清除已经过的时间的计数。
NOTE
• 将端子 2 用于 PTC 热敏电阻输入时 （Pr.561 ≠ “9999”），端子 2 无法作为模拟频率指令使用。此外，在 PID 控制或浮辊控
制等功能中使用了端子 2 时也为无效。应使用 Pr.133 PID 动作目标值输入 PID 控制的目标值。PID 控制、浮辊控制无效（Pr.128
PID 动作选择＝“0”）且Pr.858 ＝ “0” 时，端子 4 在以下情况下有效。
Pr.79 ＝ “4” 或外部运行模式时：与 AU 信号的 ON/OFF 无关，端子 4 输入均有效
Pr.79 ＝ “3” 时：仅限 AU 信号为 ON 时，端子 4 的频率指令有效
• 请勿在 PTC 热敏电阻输入的电源端子中使用端子 10 以外的电源 （外部电源等）。PTC 热敏电阻保护 （E.PTC）无法正常动作。
• 发生 E.PTC 时，参数模块 （FR-PU07）的报警显示有可能会显示为 “ 外部保护 （AU 端子）”，但并非异常。
• CC-Link 通讯功能内置产品不支持 PTC 热敏电阻保护功能。
符合电机特性的过热保护 （Pr.600 ～ Pr.604、Pr.692 ～ Pr.696）
• 电子过热保护动作等级可以根据电机的温度特性调整。
• 通过对 （Pr.600、Pr.601）、（ Pr.602、Pr.603）、（ Pr.604、Pr.9）3 点的搭配，可以设定电子过热保护的动作等级。设
定时需要 2 点以上。
• RT 信号 ON 时，通过对 （Pr.692、Pr.693）、（Pr.694、Pr.695）、（Pr.696、Pr.51）3 点的搭配，可以设定电子过热保护
的动作等级。
37&✝⭥䱫٬
ᰦ䰤
3U
䇮ᇊ٬
$/0
䲔ᰦ䰤㓿䗷Ⲵ䇑ᮠ٬
3U
(37&
䗃ࠪ仁⦷3U
3U
3U
3U
3U
3U
3U
3U
3U
3U
䍏䖭⦷˄ሩҾ3U3UⲴ∄ֻ˅>@
䘎㔝䘀㹼⢩ᙗ
+]+]+]
仁⦷ 仁⦷
䇮ᇊֻ
3U ⭥ᵪ仍ᇊ⭥⍱
3U +]
3U
3U +]
3U
3U +]
+]+] +]
䇮ᇊֻ
3U +]
3U
3U +]
3U
3U +]
䍏䖭⦷䍏䖭⦷
