2. 基本操作
2.3 简单设定运行模式 （简单设定模式）
1
2
3
4
5
6
7
8
9
10
2.3 简单设定运行模式 （简单设定模式）

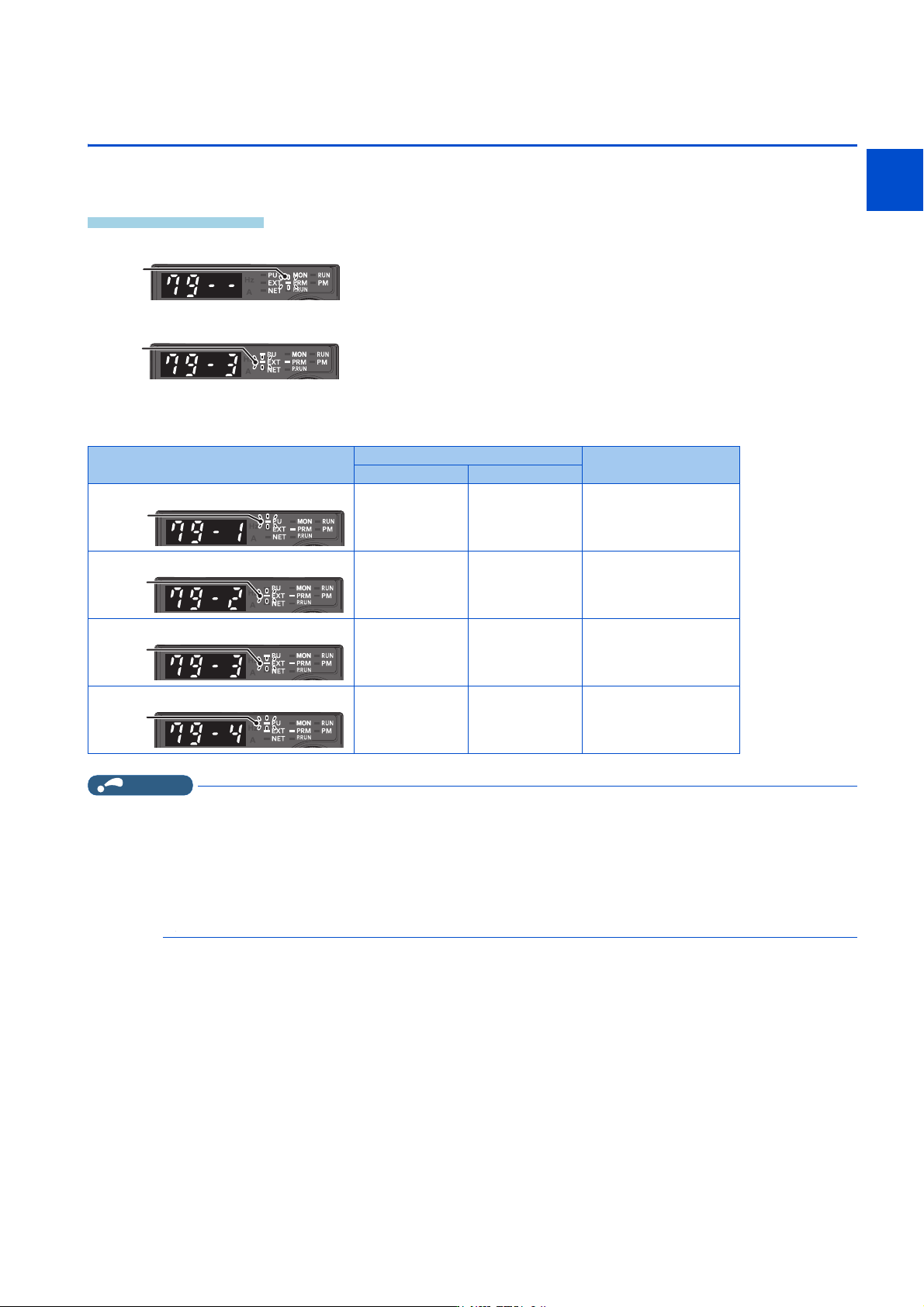

根据启动指令与速度指令的搭配，可以通过简单的操作对 Pr.79 运行模式选择进行设定。
通过外部 （STF/STR）输入启动指令、通过操作面板输入频率指令时的操作步骤如下所示。
↕僔
1. [PU/EXT] 键与 [MODE] 键同时持续按 0.5s。
2. 旋转 M 旋钮、或按上下键直至显示 “79-3” （外部 /PU 组合运行模式 1）。
3. 按 [SET] 键进行设定。设定了外部 /PU 组合运行模式 1 （Pr.79 ＝ “3”）。
关于其他模式，请参照下表。
NOTE
• 在用户组功能（Pr.160 ＝ 1）、密码功能 （Pr.296、Pr.297）有效的情况下，无法设定简单设定模式。（无法显示设定画面。）
• 想要在运行过程中进行设定时，显示 “ER2”。应将启动指令 （[RUN] 键、STF 信号或 STR 信号）设为 OFF。
• 如果在按 [SET] 键之前按下 [MODE] 键，则将中断简单设定模式，返回监视显示。在 Pr.79 ＝ “0” （初始值）时，在简单设
定模式中途中断的情况下，PU 运行模式与外部运行模式会发生切换，应确认运行模式。
• 可通过 [STOP/RESET] 键进行复位。
• Pr.79 ＝ “3” 时，频率指令权的优先顺序为 “ 多段速运行 （RL/RM/RH/REX 信号）＞ PID 控制 （X14 信号）＞端子 4 模拟量
输入 （AU 信号）＞设定频率 （PU 数字输入）”。
操作面板显示
运行方法
运行模式
启动指令 频率指令
[RUN] 键 M 旋钮或上下键 PU 运行模式
外部
（STF、STR 信号）
模拟电压输入 外部运行模式
外部
（STF、STR 信号）
M 旋钮或上下键 外部 /PU 组合运行模式 1
[RUN] 键 模拟电压输入 外部 /PU 组合运行模式 2
䰚⛱
䰚⛱
䰚⛱
䰚⛱
䰚⛱
䰚⛱
30
2. 基本操作
2.4 经常使用的参数 （简单模式参数）
2.4 经常使用的参数 （简单模式参数）
FR-E800 系列中将经常使用的参数归总为简单模式参数。
如果设定 Pr.160 用户参数组读取选择＝ “9999”，则仅显示简单模式参数。
本节将对经常使用的参数的进行说明。
2.4.1 简单模式参数一览表
可以在初始设定值的状态下实现变频器的单纯可变速运行。应根据负载及运行规格设定必要的参数。可以通过操作面板设定、
变更及确认参数。
•通过Pr.160 用户参数组读取选择可仅显示简单模式参数。（初始设定为显示全部参数。）应根据需要进行 Pr.160 用户参数组
读取选择的设定。（关于参数的变更请参照第26页）
简单模式参数 （标准规格产品）
Pr.160 设定值 内容
9999 仅可以显示简单模式参数。
0 （初始值） 可以显示简单模式＋扩展模式参数。
1 仅可以显示注册至用户组的参数。
Pr.
Pr.
组
名称 单位
初始值
*10
范围 用途 参照页
Gr.1 Gr.2
0 G000 转矩提升 0.1%
6%
*1
0～30%
V/F 控制时，在需要进一步提高启动转矩时，
如有负载则电机不运转，发生报警 （OL）且
通过 E.OC1 切断输出的情况下进行设定。
521
5%
*2
4%
*3
3%
*4
2%
*5
1 H400 上限频率 0.01Hz 120Hz 0 ～ 120Hz 要对输出频率设定上限的限制时进行设定。
322
2 H401 下限频率 0.01Hz 0Hz 0 ～ 120Hz 要对输出频率设定下限的限制时进行设定。
3 G001 基准频率 0.01Hz 60Hz 50Hz 0 ～ 590Hz
电机的额定频率为 50Hz 时进行设定。应确认
电机的额定铭牌。
523
4 D301
3 速设定 （高
速）
0.01Hz 60Hz 50Hz 0 ～ 590Hz
应在预先通过参数设定了运行速度，并要通
过端子切换该速度时进行设定。
36、
40、
294
5 D302
3 速设定 （中
速）
0.01Hz 30Hz 0 ～ 590Hz
6 D303
3 速设定 （低
速）
0.01Hz 10Hz 0 ～ 590Hz
7 F010 加速时间 0.1s
5s
*6
0 ～ 3600s 可设定加速时间。
258
10s
*7
15s
*8
8 F011 减速时间 0.1s
5s
*6
0 ～ 3600s 可设定减速时间。
10s
*7
15s
*8
9
H000
C103
电子过热保护 0.01A
变频器额定电流
*9
0 ～ 500A
通过变频器对电机进行热保护。设定电机额
定电流。
299
79 D000 运行模式选择 1 0 0 ～ 4、6、7 选择启动指令位置与频率设定位置。 274
125 T022
端子 2 频率设
定增益频率
0.01Hz 60Hz 50Hz 0 ～ 590Hz 可变更电位器最大值 （5V 初始值）的频率。
43、
385
126 T042
端子 4 频率设
定增益频率
0.01Hz 60Hz 50Hz 0 ～ 590Hz
可变更电流最大输入 （20mA 初始值）时的频
率。
46、
385
160 E440
用户参数组读
取选择
1 0 0、1、9999
可以对能够通过操作面板或参数模块读取的
参数进行限制。
245
31
2. 基本操作
2.4 经常使用的参数 （简单模式参数）
1
2
3
4
5
6
7
8
9
10
*1 FR-E820-0050(0.75K) 以下、FR-E840-0026(0.75K) 以下、FR-E820S-0050(0.75K) 以下、FR-E810W-0050(0.75K) 以下的初始值。
*2 FR-E860-0017(0.75K) 的初始值。
*3 FR-E820-0080(1.5K) ～ FR-E820-0175(3.7K)、FR-E840-0040(1.5K) ～ FR-E840-0095(3.7K)、FR-E820S-0080(1.5K) 以上的初始值。
*4 FR-E820-0240(5.5K)、FR-E820-0330(7.5K)、FR-E840-0120(5.5K)、FR-E840-0170(7.5K)、FR-E860-0027(1.5K)、FR-E860-0040(2.2K) 的初始值。
*5 FR-E820-0470(11K) 以上、FR-E840-0230(11K) 以上、FR-E860-0061(3.7K) 以上的初始值。
*6 FR-E820-0175(3.7K) 以下、FR-E840-0095(3.7K) 以下、FR-E860-0061(3.7K) 以下、FR-E820S-0110(2.2K) 以下、FR-E810W-0050(0.75K) 以下的
初始值。
*7 FR-E820-0240(5.5K)、FR-E820-0330(7.5K)、FR-E840-0120(5.5K)、FR-E840-0170(7.5K)、FR-E860-0090(5.5K) 以上的初始值。
*8 FR-E820-0470(11K) 以上、FR-E840-0230(11K) 以上的初始值。
*9 FR-E820-0050(0.75K) 以下、FR-E840-0026(0.75K) 以下、FR-E860-0017(0.75K)、FR-E820S-0050(0.75K) 以下、FR-E810W-0050(0.75K) 以下的初
始值设定为变频器额定电流的 85%。
*10 Gr.1、Gr.2 表示参数初始值组。（参照第54页）
998 E430
PM 参数初始设
定
10
0、3024、
3044、3054、
3124、3144、
3154、8009、
8109、9009、
9109
通过对 PM 参数进行初始设定，变更 PM 无传
感器矢量控制的选择及 PM 电机运行用参数的
设定值。
115
999 E431 参数自动设定 1 9999
10、12、20、
21、9999
可批量变更与三菱电机人机界面 （GOT）连
接用的通讯参数设定及额定频率 50Hz/60Hz
相关参数的设定值。
243
Pr.
Pr.
组
名称 单位
初始值
*10
范围 用途 参照页
Gr.1 Gr.2
