312 11. （H）保护功能参数 11.8 再试功能 11.8 再试功能 再试功能是在变频器保护功能起动 （报警显示） 时使变频器本身自动复位并再启动的功能。也可以对成为再试对象的保护功能 进行选择。 选择了瞬停再启动功能时 （ Pr.57 再启动自由运行时间 ≠ 9999） ， 再试动作时也与瞬时停止时一样， 进行再启动动作。 （关于 再启动功能，请参照 第 497 页 、 第 502 页 。) 再试功能的设定 （Pr.67、P…
311
11. （H）保护功能参数
11.7 输入输出缺相保护选择
11
12
13
14
15
16
17
18
19
20
11.7 输入输出缺相保护选择
在变频器输出侧 （负载侧）三相 （U、V、W）中有一相缺相时，可使停止变频器输出的输出缺相保护功能无效。
可使变频器输入侧 （R/L1、S/L2、T/L3）的输入缺相保护功能无效。
*1 仅限三相电源输入规格产品可以设定。
输出欠相保护选择 （Pr.251）
• 通过设定 Pr.251 ＝ “0”，使输出缺相 （E.LF）保护无效。
输入缺相保护选择 （Pr.872）
• 通过设定 Pr.872 ＝ “1”，检测出在三相输入中有一相缺相持续 1 秒以上时，输入缺相 （E.ILF）保护起动。
NOTE
• 连接了多台电机时，如果仅 1 台电机的接线中存在缺相，则将无法进行输出缺相的检测。
• 如果输入侧的缺相持续时间较长，则变频器的整流部及电容器的寿命会缩短。
• 由于是通过母线电压的变动进行检测，因此在停止时或负载较轻时无法进行检测。此外，三相电源的相间电压的不平衡较大
时，输入缺相保护 （E.ILF）也可能会起动。
• 再生负载时无法检测。
参照参数
Pr.261 停电停止方式选择 第 508 页
Pr. 名称 初始值 设定范围 内容
251
H200
输出欠相保护选择 1
0 无输出缺相保护
1 有输出缺相保护
872
H201
*1
输入缺相保护选择 1
0 无输入缺相保护
1 有输入缺相保护
312
11. （H）保护功能参数

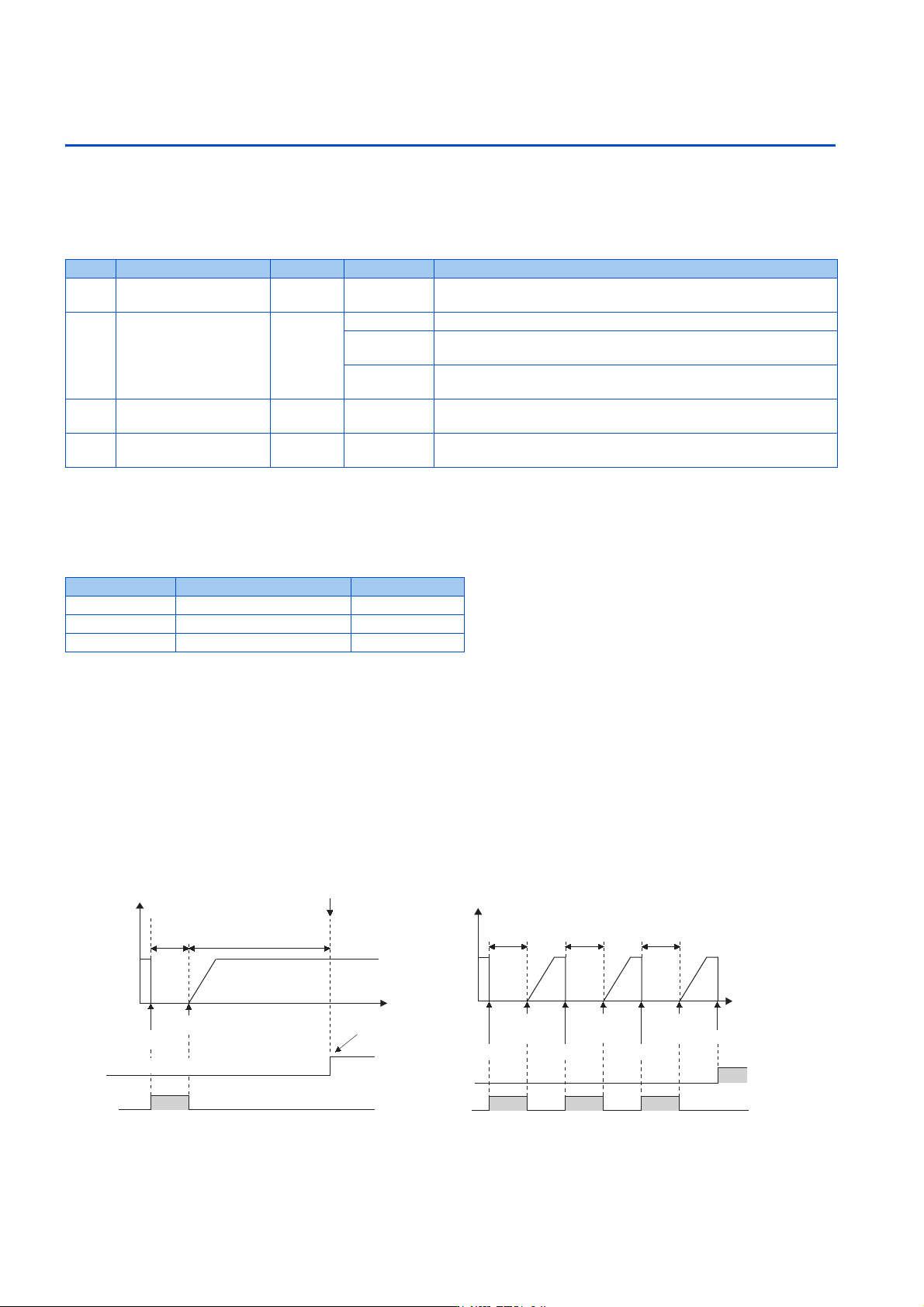

11.8 再试功能
11.8 再试功能
再试功能是在变频器保护功能起动 （报警显示）时使变频器本身自动复位并再启动的功能。也可以对成为再试对象的保护功能
进行选择。
选择了瞬停再启动功能时（Pr.57 再启动自由运行时间 ≠ 9999），再试动作时也与瞬时停止时一样，进行再启动动作。（关于
再启动功能，请参照第 497 页、第 502 页。)
再试功能的设定 （Pr.67、Pr.68）
• 再试功能是指变频器保护功能起动 （报警显示）时，经过 Pr.68 的设定时间后，自动解除 （复位）保护功能并根据启动频
率执行再启动的功能。
•如果Pr.67 ≠ “0”，则开始再试动作。在 Pr.67 中设定保护功能起动时的再试次数。
• 连续再试失败次数达到 Pr.67 中设定的次数时，为再试次数溢出 （E.RET），切断变频器输出。（参照再试失败示例）
• 可通过 Pr.68 在 0.1 ～ 600s 的范围内设定保护功能起动后的再试等待时间。
• 再试动作中，再试中 （Y64）信号为 ON。应在 Pr.190 ～ Pr.197 （输出端子功能选择）中设定 “64 （正逻辑）” 或 “164
（负逻辑）”，对 Y64 信号进行功能的分配。
再试次数的确认 （Pr.69）
• 通过读取 Pr.69，可以了解通过再试成功重启的累计次数。从再试开始到 Pr.68 中设定的 4 倍以上的时间（最短 3.1s）内，
如果未发生报警而是持续正常运行，则认为再试成功，Pr.69 的累计次数增加 1 次。（再试成功时，清除再试失败的累计次
数。）
• 如果在 Pr.69 中写入 “0”，将清除累计次数。
Pr. 名称 初始值 设定范围 内容
65
H300
再试选择 0 0 ～ 5 选择再试报警。
67
H301
报警发生时再试次数 0
0 无再试动作
1～10
设定发生报警时的再试次数。
再试动作中无异常输出。
101 ～ 110
设定发生报警时的再试次数。（设定值－ 100 为再试次数）
再试动作中异常输出。
68
H302
再试等待时间 1s 0.1 ～ 600s 设定从发生报警到再试的等待时间。
69
H303
再试次数显示消除 0 0 清除通过再试而成功的再启动的次数。
Pr.67 设定值 再试动作中的异常输出 再试次数
0 － 无再试功能
1～10 无 1～10次
101 ～ 110 有 1 ～ 10 次
߃䈋ཧ䍛⽰ׁ
仁ಘ䗃ࠪ
仁⦷
⭏ᔲᑨ
ㅜ⅑
䈅
⭏ᔲᑨ
ㅜ⅑
䈅
⭏ᔲᑨ
ㅜ⅑
䈅
䈅ཡ䍕
(5(7
21
ᣕ䆖ؑ
$/0
3U
3U 3U
ᰦ䰤
<
21 21 21
仁ಘ䗃ࠪ
仁⦷
<
3U
3Uh
н䏣。ᰦˈѪ。
䈅ᡀ࣏
߃䈋ᡆࣕ⽰ׁ
ᡀ࣏⅑ᮠ
ᰦ䰤
21
⭏ᔲᑨ
䈅ᡀ࣏⅑ᮠ
䈅ᔰ
313
11. （H）保护功能参数
11.8 再试功能
11
12
13
14
15
16
17
18
19
20
再试报警选择 （Pr.65）
• 可以通过 Pr.65 选择执行再试的报警。未记载的报警不进行再试。（关于报警内容，请参照使用手册 （维护篇）。) ●所示
为选择的再试项目。
*1 设定了 Pr.249 ＝ 2” 的情况下，不会进行再试动作。
NOTE
• 仅应在保护功能起动后，通过再试重新运行不会出现任何问题的情况下，使用再试功能。如对原因不明的保护功能进行再试，
可能会导致变频器或电机故障。应在查明保护功能起动的原因并排除该问题之后，重新开始运行。
• 在 PU 运行过程中再试功能起动的情况下，存储运行状态 （正转、反转）并复位再试后，重新开始运行。
• 再试时的报警记录中仅存储第一次出现的报警内容。
• 通过再试功能进行复位时，不会清除电子过热保护、再生制动使用率等的累计数据。（与通过电源复位和 RES 信号执行的复位
不同。）
• 发生变频器参数储存器元件异常 （控制基板）（E.PE），并且再试功能相关参数读取失败时，将无法再试。
• 如果通过 Pr.190 ～ Pr.197（输出端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
参照参数
Pr.57 再启动自由运行时间 第497页、第502页
Pr.249 启动时接地检测有无 第 307 页
再试的报警显示
Pr.65 设定值
再试的报警显示
Pr.65 设定值
0 1 2 3 4 5 0 1 2 3 4 5
E.OC1 ● ● ● ● ● E.MB3 ● ●
E.OC2 ● ● ● ● E.MB4 ● ●
E.OC3 ● ● ● ● ● E.MB5 ● ●
E.OV1 ● ● ● ● E.MB6 ● ●
E.OV2 ● ● ● ● E.MB7 ● ●
E.OV3 ● ● ● ● E.OA ● ●
E.THM ● E.OS ● ●
E.THT ● E.OSD ● ●
E.UVT ● ● E.PTC ●
E. BE ● ● E.CDO ● ●
E. GF
●
*1
●
*1
E.USB ● ●
E.OHT ● E.ILF ● ●
E.OLT ● ● E.PID ● ●
E.OPT ● ● E.SOT ● ● ● ● ●
E.OP1 ● ● E.LUP ● ●
E.PE ● ● E.LDN ● ●
E.MB1 ● ● E.EHR ● ●
E.MB2 ● ● E.10 ● ●
注意
• 如果选择再试功能，则在切断变频器输出后会突然 （经过规定时间后）再启动，因此请勿靠近电机及其他机器。在选择
了再试功能的情况下，应将使用手册 （连接篇）中随附的警示标签粘贴在醒目的位置。
