322
11. （H）保护功能参数

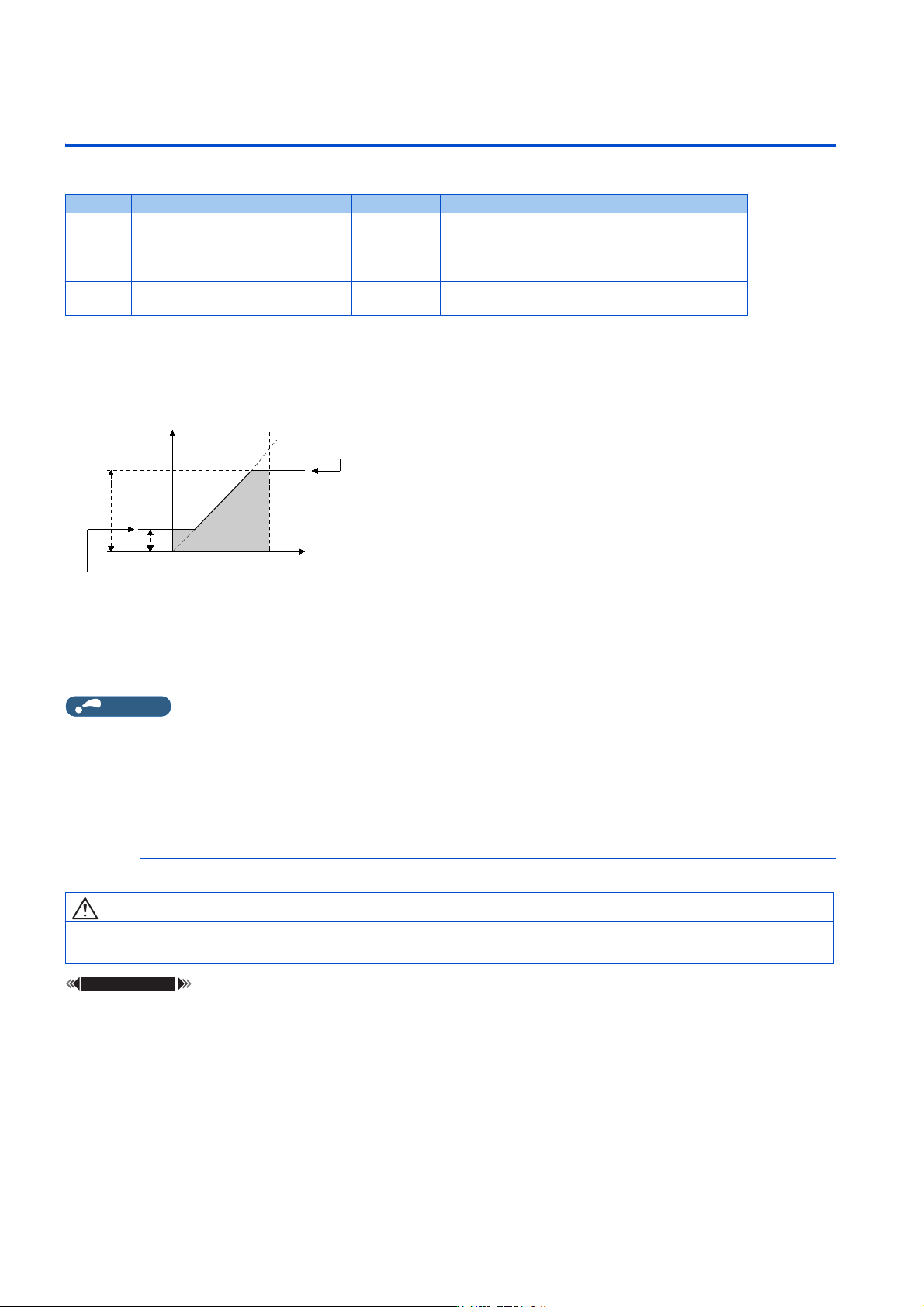

11.11 限制输出频率 （上下限频率）
11.11 限制输出频率 （上下限频率）
可以限制电机速度。固定输出频率的上限及下限。
设定上线频率 （Pr.1、Pr.18）
•在Pr.1 上限频率中设定输出频率的上限。即使输入了超过设定频率的频率指令，输出频率也不会高于上限频率。
• 想要以超过 120Hz 的频率运行时，在 Pr.18 高速上限频率中设定输出频率的上限。（设定了 Pr.18 时，Pr.1 自动切换为
Pr.18 的频率。此外，设定了 Pr.1 时，Pr.18 自动切换为 Pr.1 的频率。）
设定下限频率 （Pr.2）
•在Pr.2 下限频率中设定输出频率的下限。
• 即使设定频率低于 Pr.2，输出频率也会固定为 Pr.2 （不会低于 Pr.2）。
NOTE
• 使用频率设定模拟信号，在超过 60Hz 的状态下运行时，应变更 Pr.125 （Pr.126）（频率设定增益）。仅变更 Pr.1、Pr.18，将
无法以超过 60Hz 的频率运行。
• 实时无传感器矢量控制、PM 无传感器矢量控制时为相对于频率指定的上限或下限。各控制中最终决定的输出频率可能会超过上
限或下限。
• Pr.15 JOG 频率低于 Pr.2 时，Pr.15 的设定优先。
• 设定了频率跳变时，跳变频率超过 Pr.1 （Pr.18）的情况下，上限频率为设定频率。跳变频率低于 Pr.2 时，跳变频率为设定
频率。（设定频率低于下限频率）失速防止功能起动且输出频率下降时，输出频率可能会低于 Pr.2。
参照参数
Pr.13 启动频率 第 269 页、第 270 页
Pr.15 JOG 频率 第 293 页
Pr.125 端子 2 频率设定增益频率、Pr.126 端子 4 频率设定增益频率 第385页
Pr. 名称 初始值 设定范围 内容
1
H400
上限频率 120Hz 0 ～ 120Hz 设定输出频率的上限。
2
H401
下限频率 0Hz 0 ～ 120Hz 设定输出频率的下限。
18
H402
高速上限频率 120Hz 0 ～ 590Hz 超过 120Hz 运行时进行设定。
注意
• 应注意，如果将 Pr.2 设定为 Pr.13 启动频率以上的值，即使没有输入指令频率，仅将启动信号设为 ON，电机会根据加
速时间的设定，以 Pr.2 设定频率旋转。
䗃ࠪ仁⦷+]
3U
3U
3U
仁⦷䇮ᇊ٬
൘к䲀仁⦷
㻛䫣սDŽ
൘л䲀仁⦷
㻛䫣սDŽ
ǃ9
P$
P$
323
11. （H）保护功能参数
11.12 避开机械共振点 （频率跳变）
11
12
13
14
15
16
17
18
19
20

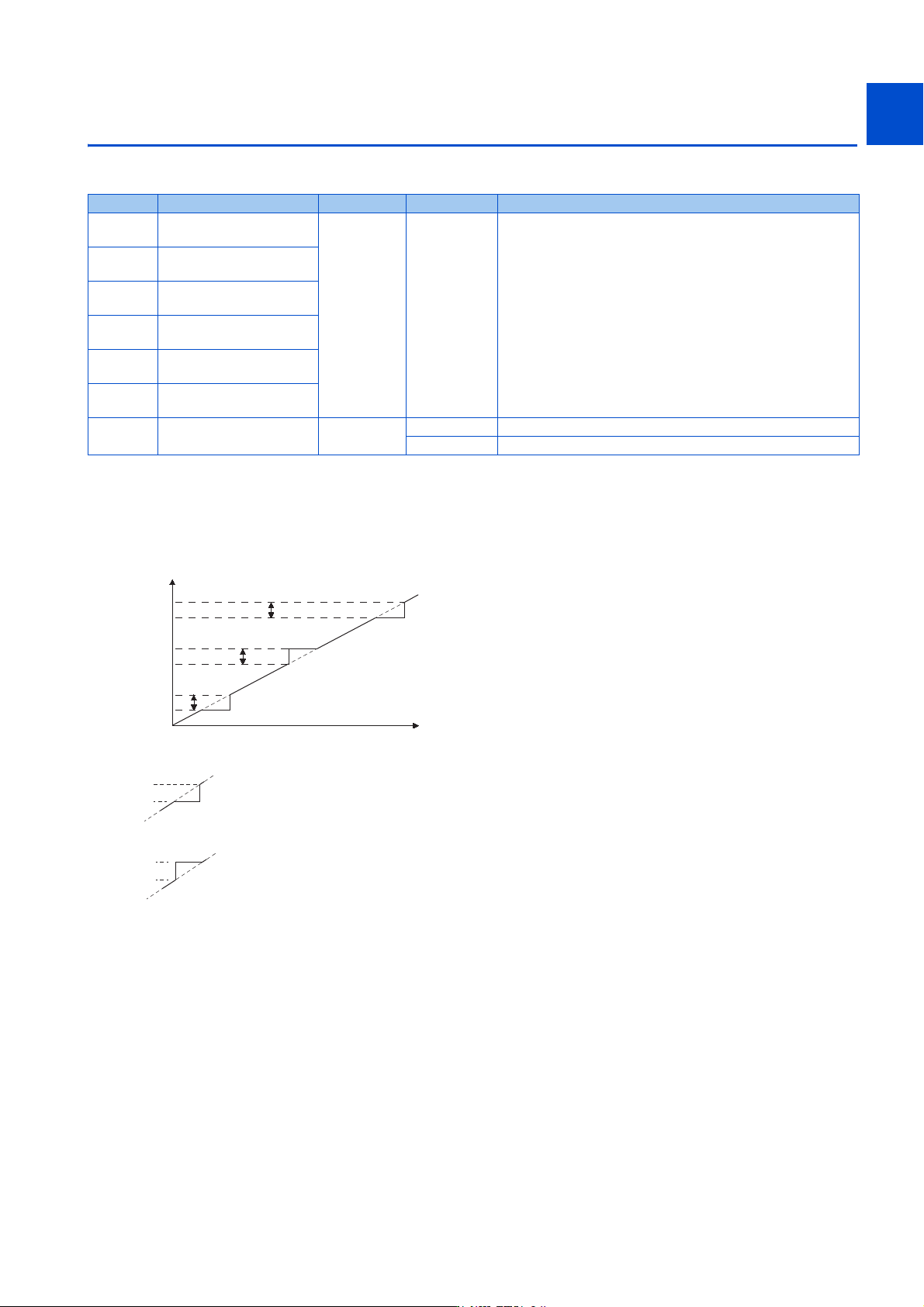

11.12 避开机械共振点 （频率跳变）
希望在运行时避开机械系统的固有振动频率所导致的共振时，可以使其跳过发生共振的频率点。
频率跳变 3 点模式 （Pr.31 ～ Pr.36）
• 跳变位置可设 3 处，跳变频率设定为各处的上点或下点。
• 频率跳变 1A、2A、3A 的设定值为跳变点，跳变区间以此频率运行。
例 1）要在 30Hz ～ 35Hz 之间固定为 30Hz 运行时，应将 Pr.34 设定为 35Hz，将 Pr.33 设定为 30Hz。
例 2）要在 30Hz ～ 35Hz 之间跳变至 35Hz 运行时，应将 Pr.33 设定为 35Hz，将 Pr.34 设定为 30Hz。
频率跳变 6 点模式 （Pr.552）
•对Pr.31 ～ Pr.36 的频率设定跳变宽度，最多可设 6 个频率跳变区域。
• 当频率跳变的动作范围重叠时，其动作范围为重叠的频率跳变区域的最大和最小范围。
Pr. 名称 初始值 设定范围 内容
31
H420
频率跳变 1A
9999
0 ～ 590Hz、
9999
1A ～ 1B、2A ～ 2B、3A ～ 3B 为跳变的频率。
9999：功能无效
32
H421
频率跳变 1B
33
H422
频率跳变 2A
34
H423
频率跳变 2B
35
H424
频率跳变 3A
36
H425
频率跳变 3B
552
H429
频率跳变宽度 9999
0 ～ 30Hz 设定频率跳变 （6 点模式）的跳变宽度。
9999 3 点模式
3U
仁⦷䐣
3U
3U
3U
3U
3U
仁⦷䐣Ⲵ
䇮ᇊ仁⦷+]
ᡰ䗃ޕⲴ䇮ᇊ仁⦷
3U+]
3U+]
3U+]
3U+]
324
11. （H）保护功能参数
11.12 避开机械共振点 （频率跳变）
• 当设定频率减小并进入到跳变宽度内时，跳变宽度的上限为设定频率。当设定频率增大并进入到跳变宽度内时，跳变宽度
的下限为设定频率。
NOTE
• 加减速过程中，设定范围内的频率仍然有效。
• 设定时各组 （1A 和 1B、2A 和 2B、3A 和 3B）的范围重叠时，将会发生参数写入错误错误 （Er1）。
• Pr.552 ＝ “0” 时，无频率跳变。
• 如果跳变频率超过 Pr.1(Pr.18) 上限频率，则上限频率为设定频率。跳变频率低于 Pr.2 下限频率时，跳变频率为设定频率。
（设定频率低于下限频率）

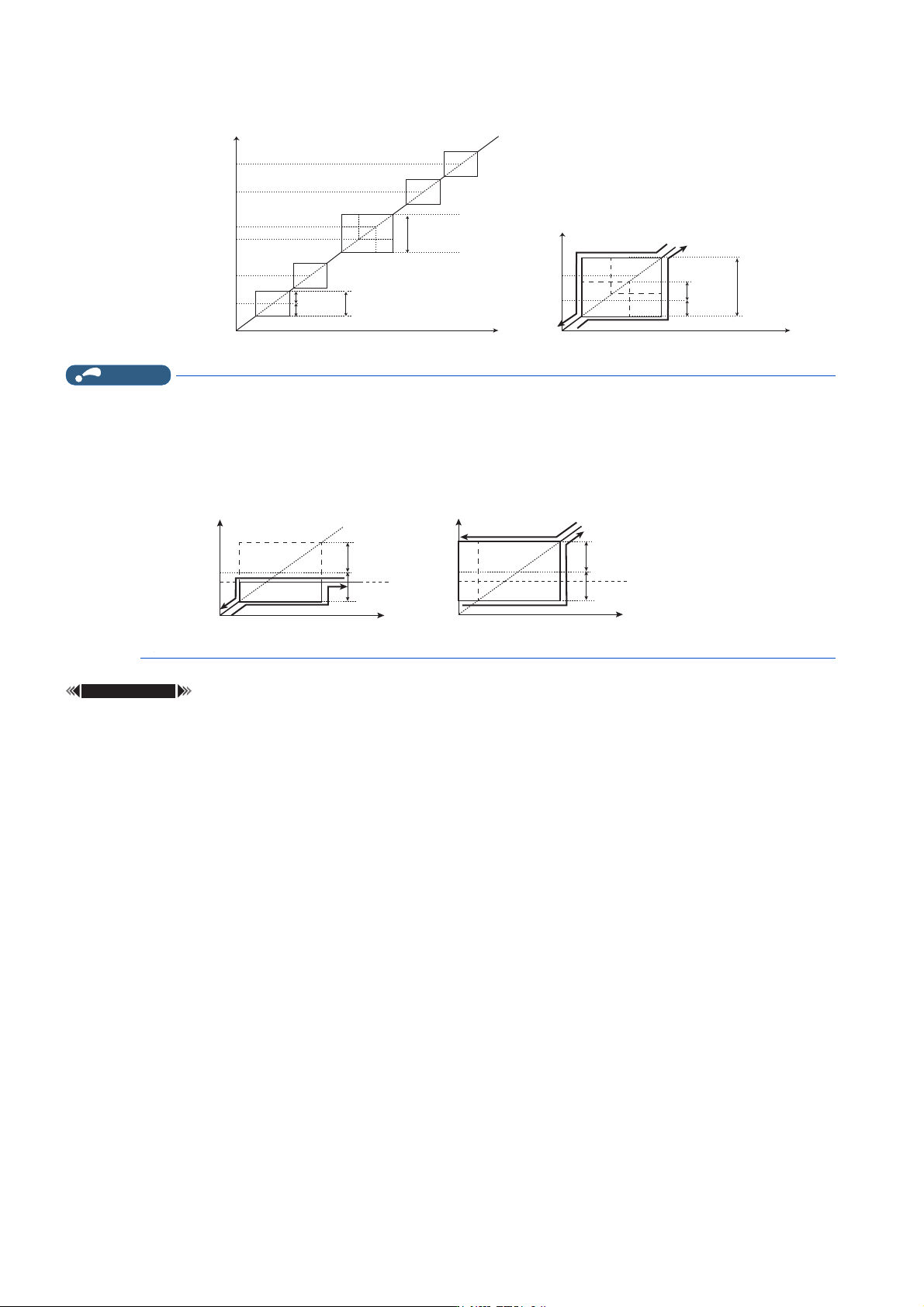

频率跳变 6 点模式的示例
参照参数
Pr.1 上限频率、Pr.2 下限频率、Pr.18 高速上限频率 第322页
3U
3U
3U
3U
3U
3U
ᡰ䗃ޕⲴ䇮ᇊ仁⦷
3U
3U
䐣ᑵᓖ
䐣ᑵᓖ
仁⦷䐣Ⲵ䇮ᇊ仁⦷
3U
3U
ᡰ䗃ޕⲴ䇮ᇊ仁⦷
3U
3U
䐣ᑵᓖ
仁⦷䐣Ⲵ
䇮ᇊ仁⦷
к䲀仁⦷
䇮ᇊ仁⦷
3U
3U
䗃ࠪ仁⦷
л䲀仁⦷
䇮ᇊ仁⦷
3U
3U
䗃ࠪ仁⦷
к䲀仁⦷઼仁⦷䐣 л䲀仁⦷઼仁⦷䐣
