11. (H)保护功能参数
11.13 失速防止动作
11
12
13
14
15
16
17
18
19
20
•应在Pr.190 ~ Pr.197(输出端子功能选择)中设定 “3(正逻辑)或 103(负逻辑)”,对 OL 信号进行输出端子功能的分配。
NOTE
• 输出频率因为失速防止功能起动而下降至 1Hz 以下且持续了 3s 后,因失速防止而停止 (E.OLT)将起动并切断变频器的输出。
• 如果通过 Pr.190 ~ Pr.197(输出端子功能选择)变更端子分配,则可能会影响其他功能。应确认各端子的功能后再进行设定。

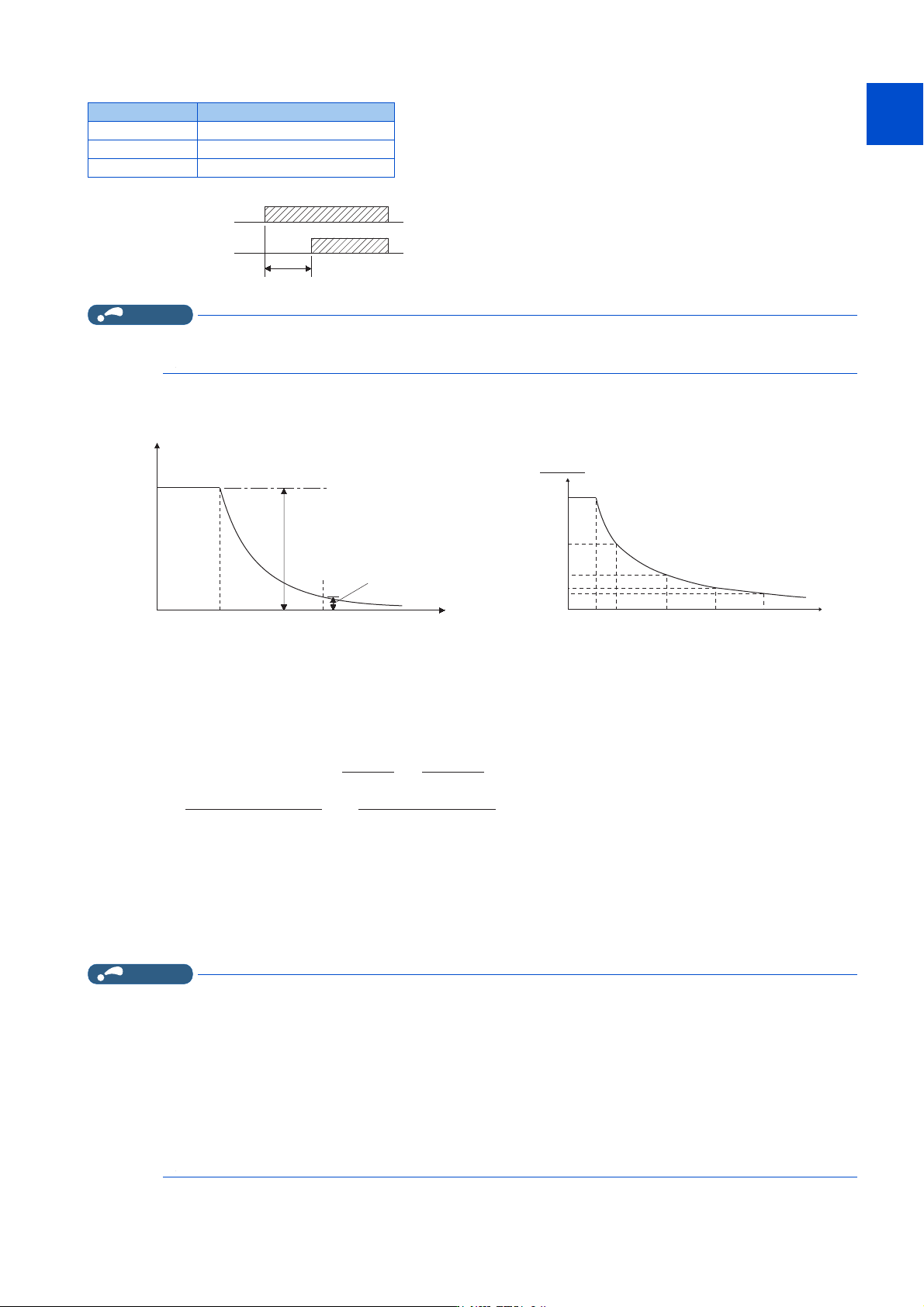

高频区的失速防止动作的设定 (Pr.22、Pr.23、Pr.66)
• 以超过电机额定频率进行高速运行时,电机的电流不会增加因此可能无法加速。此外,在高频区运行时,电机的限制电流
会变得比变频器的额定输出电流小,即使停止电机运行也不会发生保护功能起动(OL)。此时,为了改善电机的运行特性,
可以降低高频区的失速防止水平。对于离心机等高速区域以下的运行较为有效。通常情况下,在 Pr.66 失速防止动作降低
开始频率中设定 60Hz、在 Pr.23 倍速时失速防止动作水平补偿系数中设定 100%。
• 失速防止动作水平计算公式
•设定Pr.23 = “9999” (初始值)时,失速防止动作水平为 Pr.22 的设定中的 590Hz 以下的定值。
基于转矩限制的机械保护、负载限制 (Pr.277)
• 通过设定 Pr.277 失速防止电流切换= “1” 可以选择转矩限制。
• 如果输出转矩 (转矩分电流)超过失速防止动作水平,则通过操作输出频率限制输出转矩。此时的失速防止动作水平以电
机额定转矩为标准。
NOTE
• 通过 1 台变频器驱动多台电机时,转矩限制无法正常动作。
• 由于在恒输出区域 (Pr.3 基准频率)磁通会减少,因此将以比失速防止动作水平较低的转矩动作。
• 再生时转矩限制动作的情况下,输出频率将上升至最大上限频率。
• 减速时,在 5Hz 以下转矩限制不动作。
• 在 V/F 控制时使用转矩限制的情况下,应注意下述内容。
Pr.157 设定值 内容
0 (初始值) 立即输出。
0.1 ~ 25 在设定时间 (s)后输出。
9999 不输出。
-
变频器容量与电机容量应为相同容量。
-
失速防止动作水平 (转矩限制水平),为与变频器容量相同容量的电机额定转矩标准。
-
Pr.0 转矩提升的设定较大时,在低速区域转矩限制容易起动。
-
需要更正确地限制转矩时,应使用先进磁通矢量控制。
䗷䖭⣦ᘱ2/ࣘ֌˅
2/䗃ࠪؑ
3U䇮ᇊᰦ䰤V
䗃ࠪ仁⦷˄+]˅
3U
൘3Uѝ䇮ᇊⲴ
ཡ䙏䱢→ࣘ֌≤ᒣ
3U˙Āāᰦ䙊䗷3UⲴ䇮ᇊ؍ᤱᚂᇊ
3U
+]
ཡ䙏䱢→
ࣘ֌≤ᒣ
+]
䗃ࠪ仁⦷˄+]˅
䇮ᇊ⽪ֻ3U˙ǃ3U˙ǃ3U˙+]

   




ཡ䙏䱢→
ࣘ֌≤ᒣ

儈仁ཡ䙏䱢→ࣘ֌≤ᒣ˄˅˙$ˇ%h>
3U$
@h>
3U
@
3U% 
ަѝ˖$˙
3U˄+]˅h3U˄˅
ˈ%˙
3U˄+]˅h3U˄˅
䗃ࠪ仁⦷˄+]˅
+]
328
11. (H)保护功能参数
11.13 失速防止动作
设定两种失速防止动作水平 (Pr.48)
• 通过将 RT 信号设为 ON,Pr.48 第 2 失速防止动作水平为有效。
• RT 信号输入所使用的端子,应在 Pr.178 ~ Pr.189 (输入端子功能选择)中设定 “3” 后,进行端子功能的分配。
NOTE
• 如果通过 Pr.178 ~ Pr.189(输入端子功能选择)变更端子分配,则可能会影响其他功能。应确认各端子的功能后再进行设定。
• RT 信号为第 2 功能选择信号,其他的第 2 功能也有效。(参照第403页)
避免引起报警停止 (Pr.154)
• 用于负载惯性较大的用途时,要在失速防止动作中使过电压保护功能 (E.OV[])起动,应设定 Pr.154 = “11”。但是,
如果在失速防止动作中将启动信号 (STF/STR)设为 OFF,则在改变频率时开始加减速的时间可能会延迟。
参照参数
Pr.22 转矩限制水平  第 133 页
Pr.178 ~ Pr.189 (输入端子功能选择)  第 395 页
Pr.190 ~ Pr.197 (输出端子功能选择)  第 359 页
注意
• 请勿将失速防止动作电流设定得过小。
减少转矩的发生。
• 务必进行试运行。
加速时的失速防止动作可能会导致加速时间变长。
恒速时的失速防止动作可能会导致速度急剧变化。
减速时的失速防止动作可能会导致减速时间变长,从而使减速距离变长。
329
11. (H)保护功能参数
11.14 负载特性异常检测
11
12
13
14
15
16
17
18
19
20

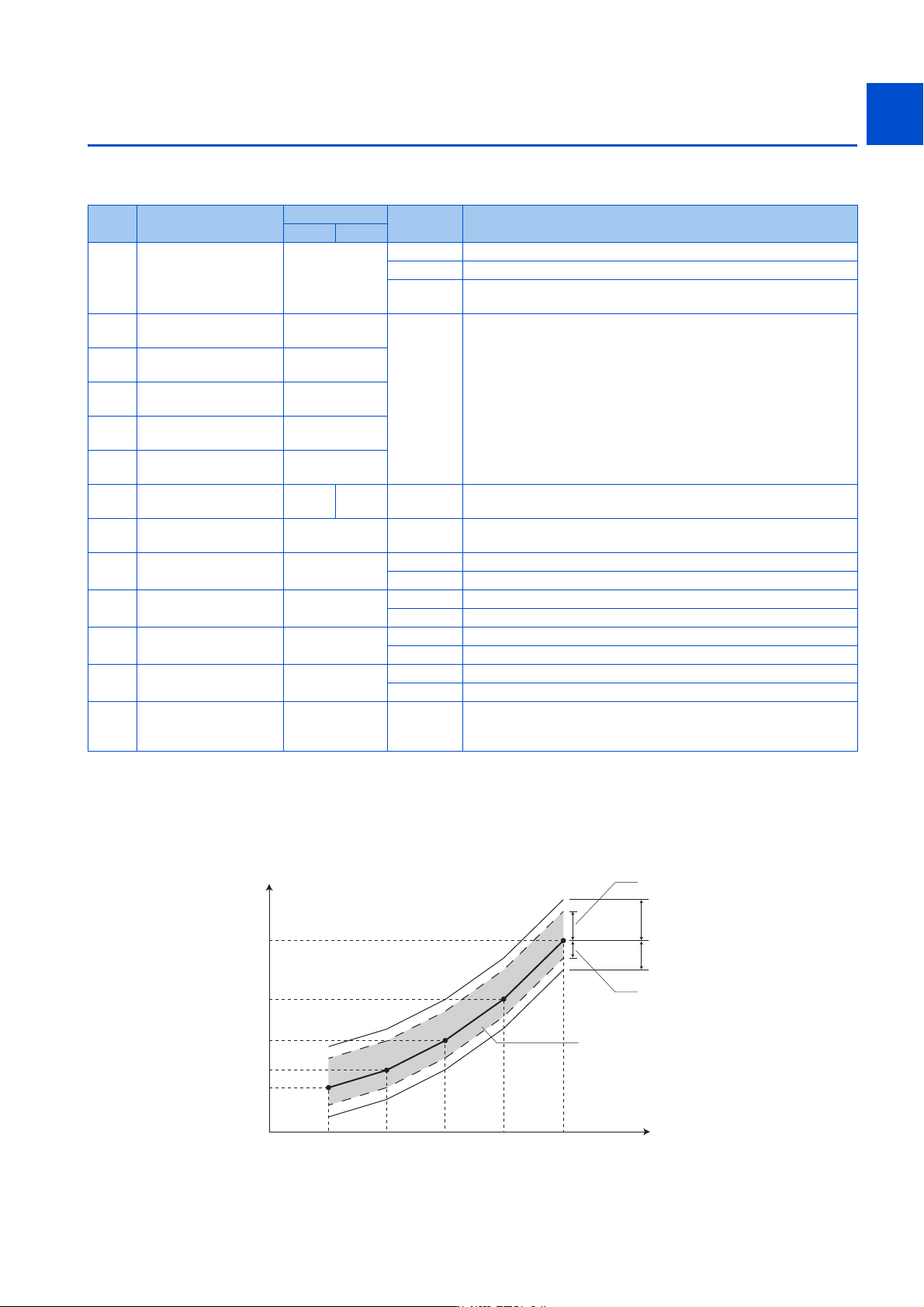

11.14 负载特性异常检测
为了进行装置的异常检测及维护,将速度 - 转矩的关系存储至变频器,监视是否在负载正常的状态下运行。如果负载偏离正常
范围,则通过保护功能或警报输出保护变频器或电机。
*1 Gr.1、Gr.2 表示参数初始值组。(参照第54页)
负载特性标准的设定 (Pr.1481 ~ Pr.1487)
•通过Pr.1481 ~ Pr.1485 设定负载特性的标准值。
•通过Pr.1486 负载特性最高频率、Pr.1487 负载特性最低频率设定检测负载异常的输出频率范围。
Pr. 名称
初始值
*1
设定范围 内容
Gr.1 Gr.2
1480
H520
负载特性测量模式 0
0 不启动负载特性测量模式 (负载特性测量正常结束)
1 负载特性测量模式开始
(2 ~ 5、
81 ~ 85)
显示负载特性测量的状态。(仅读取)
1481
H521
负载特性负载基准 1 9999
0 ~ 400%
设定正常负载特性的标准值。
8888:以当前的负载状态为标准写入
9999:负载标准无效
1482
H522
负载特性负载基准 2 9999
1483
H523
负载特性负载基准 3 9999
1484
H524
负载特性负载基准 4 9999
1485
H525
负载特性负载基准 5 9999
1486
H526
负载特性最高频率 60Hz 50Hz 0 ~ 590Hz 设定负载特性异常检测范围的上限频率。
1487
H527
负载特性最低频率 6Hz 0 ~ 590Hz 设定负载特性异常检测范围的下限频率。
1488
H531
上限报警检测范围 20%
0 ~ 400% 设定输出上限负载异常警报时的检测宽度。
9999 功能无效
1489
H532
下限报警检测范围 20%
0 ~ 400% 设定输出下限负载异常警报时的检测宽度。
9999 功能无效
1490
H533
上限故障检测范围 9999
0 ~ 400% 设定通过上限负载异常切断输出时的检测宽度。
9999 功能无效
1491
H534
下限故障检测范围 9999
0 ~ 400% 设定通过下限负载异常切断输出时的检测宽度。
9999 功能无效
1492
H535
负载状态检测信号延迟
时间 / 负载基准测量等
待时间
1s 0 ~ 60s
设定检测出负载异常之后到报警输出或切断输出的等待时间。
在负载特性测量模式中设定从达到负载测量频率后到负载标准设定的
等待时间。
