332
11. （H）保护功能参数
11.14 负载特性异常检测

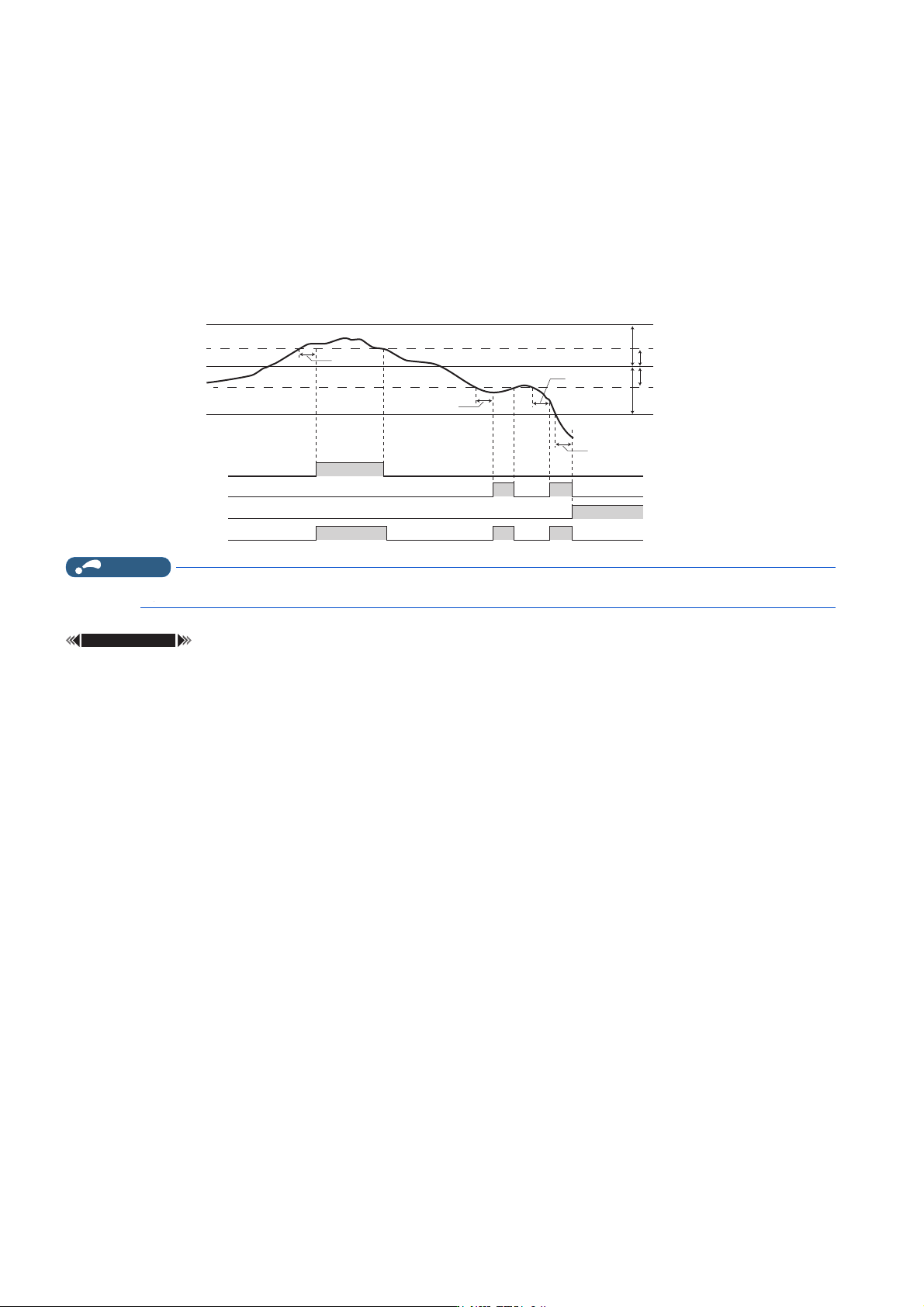

负载异常检测的设定 （Pr.1488 ～ Pr.1491）
• 负载超过 Pr.1488 上限报警检测范围中设定的检测宽度时，输出上限报警检测信号 （LUP），负载超过 Pr.1489 下限报警
检测范围中设定的检测宽度时，输出下限报警检测信号（LDN）。信号输出的同时，操作面板上将显示负载异常报警（LDF）。
•应在Pr.190 ～ Pr.197 （输出端子功能选择）中设定 “211 （正逻辑）” 或 “311 （负逻辑）” 对 LUP 信号进行功能的分
配，应在Pr.190～Pr.197（输出端子功能选择）中设定“212（正逻辑）”或“312（负逻辑）”对LDN信号进行功能的分配。
• 负载超过 Pr.1490 上限故障检测范围中设定的检测宽度时保护功能 （E.LUP）起动，负载超过 Pr.1491 下限故障检测范围
中设定的检测宽度时保护功能 （E.LDN）起动，并切断变频器输出。
• 为防止在检测宽度附近由于负载变动导致信号反复 ON/OFF，可通过 Pr.1492 负载状态检测信号延迟时间 / 负载基准测量等
待时间设定延迟时间。即使检测到超过检测宽度的异常，但如果在输出延迟时间内从异常状态恢复到正常范围，则不会输
出警报。
NOTE
• 如果通过 Pr.190 ～ Pr.197（输出端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
参照参数
Pr.41 频率到达动作范围 第369页
Pr.190 ～ Pr.197 （输出端子功能选择） 第 359 页
21
21
21
/83
䍏䖭⣦ᘱ
䍏䖭ส߶
л䲀ᣕ䆖Ự⍻㤳ത3U
к䲀ᣕ䆖Ự⍻㤳ത3U
/'1
/')䆖ᣕᱮ⽪
л䲀᭵䳌Ự⍻㤳ത3U
к䲀᭵䳌Ự⍻㤳ത3U
䗃ࠪ࠷ᯝ
(/'1
3U
3U
3U
3U
21
21 21
333
11. （H）保护功能参数
11.15 检测电机的过速度
11
12
13
14
15
16
17
18
19
20

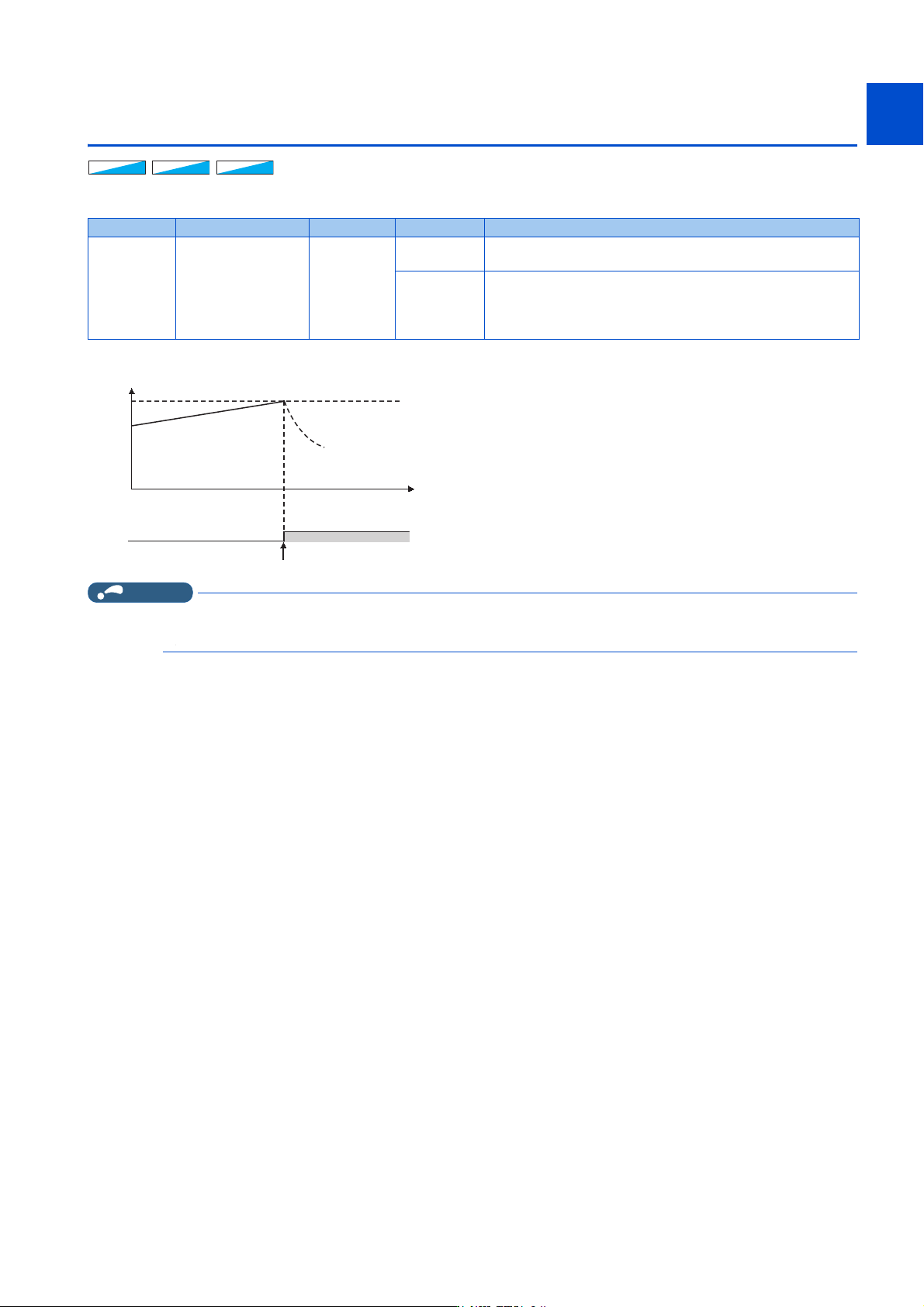

11.15 检测电机的过速度
如果电机速度超过过速度检测等级则发生过速度 （E.OS）动作。防止由于参数的设定错误等导致电机误增速而超过规定值。
*1 在 Pr.702 电机最高频率中设定电机最高频率。Pr.702 ＝ “9999 （初始值）时，Pr.84 电机额定频率的设定为电机最高频率。
NOTE
• PLG 反馈控制、矢量控制时，将电机转速与 Pr.374 比较，无传感器矢量控制、PM 无传感器矢量控制时，经输出频率与 Pr.374
比较。
ᰖՖಞ
ᰖՖಞ
ᰖՖಞ
⸘䠅⸘䠅⸘䠅
303030
Pr. 名称 初始值 设定范围 内容
374
H800
过速度检测水平 9999
0 ～ 590Hz
电机的转速超过 Pr.374 中设定的速度时为发生过速度 （E.OS），
将停止变频器的输出。
9999
PLG 反馈控制、实时无传感器矢量控制、矢量控制时，超过 “ 上
限频率 （Pr.1、Pr.18）＋ 20Hz” 时，将发生 E.OS。
PM 无传感器矢量控制时，如果超过 “ 电机最高频率＋ 10Hz”
*1
则
为 E.OS。
$/0
⭥ᵪ䖜䙏ᓖ
ᰦ䰤
(26
㠚⭡䘀㹼ڌ→
21
3U
334
11. （H）保护功能参数
11.15 检测电机的过速度
MEMO
